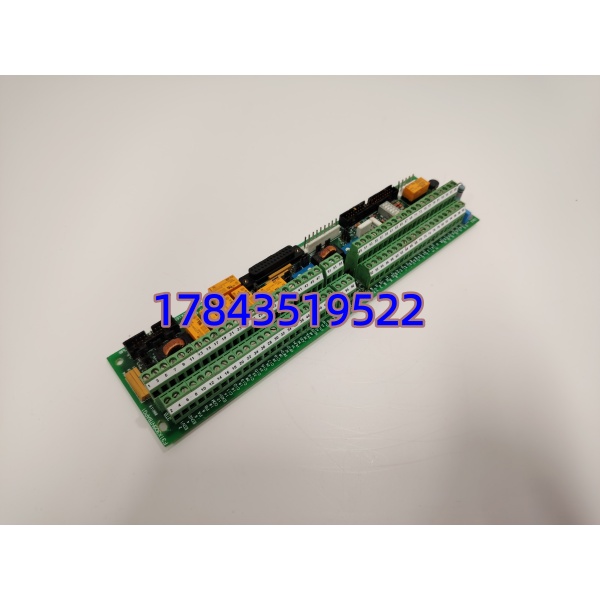

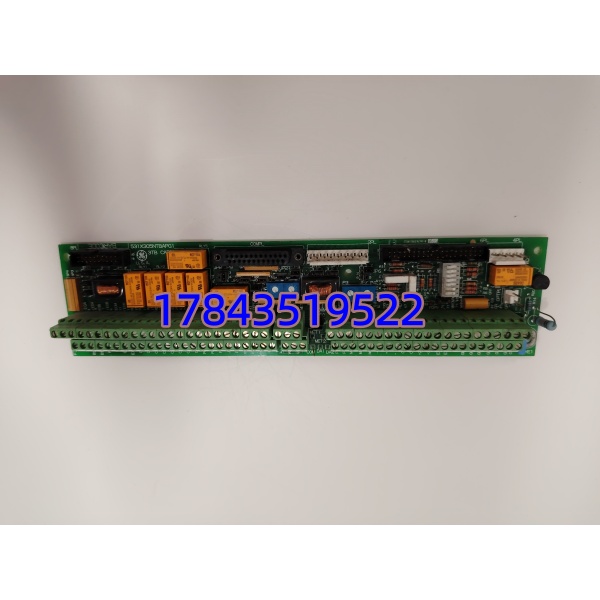

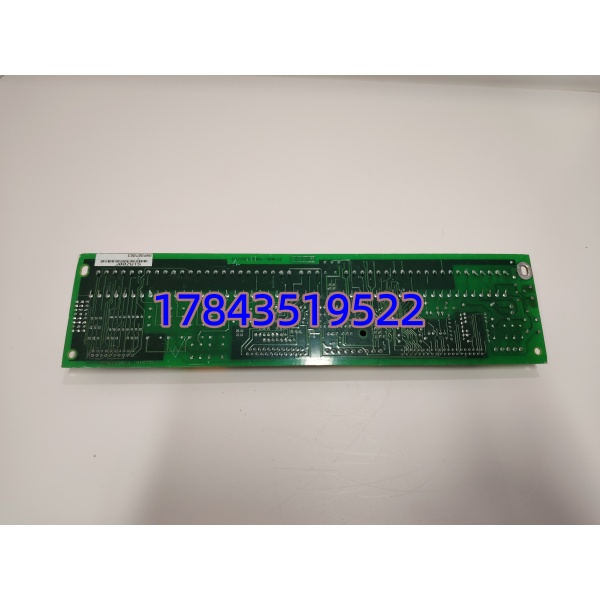

· 型号：531X305NTBAPG1
· 品牌：General Electric（GE）
· 系列：531X 系列 NTB/3TB Drive Control Terminal Board（兼容 DC2000 / AC2000 / EX2000 平台）
规格参数
| 项目 | 规格 |
|---|---|
| 原厂部件号 | 531X305NTBAPG1（APG1 = Assembly Print Group 1 硬件版本） |
| 模块俗称 | NTB / 3TB Terminal Board，驱动控制端子板 |
| 适用平台 | GE DC2000 / AC2000 直流/交流驱动器；EX2000 数字励磁系统（部分配置） |
| 稳压电源输出 | +5 VDC 及 +15 VDC，各 300 mA（供编码器/传感器） |
| 非稳压电源输出 | +24 VDC @500 mA；120 VAC @0.5 A |
| 数字量输入 | 12 路通用控制输入（最高 24 VDC）+ 专用 DI（RESET、CONTROL ON 等），跳线可选 +24/-24 V 偏置逻辑 |
| 继电器输出 | 共 7 路 A 型/C 型继电器输出，触点额定 120 VAC（用于报警/状态/控制命令） |
| 编码器接口 | 差分 A-quad-B（正交）编码器接口，带标记通道，跳线可选 +5 V 或 +15 V 编码器供电 |
| 模拟量调节 | 4 个板载电位器（Potentiometer），用于低电平模拟 I/O 增益/偏移缩放 |
| 通讯/串行 | 低电平串行接口（用于调试/配置工具接入，非以太网） |
| 安装与接线 | 螺钉式接线端子，插接到驱动控制板 6PL/8PL 及电源板 2PL/4PL；面板或机架导轨安装 |
| 工作温度 | -40℃ ~ +70℃（IEC 60721-3-3 Class 3K3 工业级） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5% ~ 95% RH，非凝露 |
| 尺寸/重量 | 约 220×160 mm（插板型），重 ≈0.5–0.7 kg（依外壳变体） |
| 认证 | UL / CE，符合 IEC 61000-6-2 EMC 标准 |
参数综合自 GE 531X 系列硬件手册及行业备件数据源，端子定义与跳线配置请以随机柜原厂接线图及 GE 531X 安装手册为准。
产品介绍
现场实测发现——老 DC-300 轧机柜里这块 NTB 板最容易被忽视：它本身不跑控制算法，但所有启停 DI、报警继电器、编码器 5 V 供电全经过它。某个项目里碰过因板载 +5 V 稳压块老化跌落，导致测速编码器丢脉冲，驱动器误报”反馈丢失”切到故障停机，换了 531X305NTBAPG1 后一切正常。（严格来说，PG1 后缀与早期无后缀版本在少数跳线排位置有微调，替换前核对原板丝印——大多直接兼容，但个别老柜子需确认编码器供电跳线默认位置。）
从供应链看，531X305NTBAPG1 属GE 已宣布 Discontinued 的 B→A 类过渡备件：新机早改用新版驱动架构，但存量 DC2000/EX2000 现场大量在用。交期不可控，NOS 价格随稀缺度缓涨。建议按”每套驱动柜在用 1 件 + 同型号全厂共享池备 1 件冷备”做战略缓冲——它的失效不会烧功率模块，但能让整台驱动变”哑巴”无法受令启停，代价是产线全线停。
应用场景与库存策略
驱动柜端子板一挂，外部启停令进不来、继电器报警出不去，测速反馈也没电——现场表现就是”按启动没反应”或频繁报反馈丢失，而功率部分完全正常。531X305NTBAPG1 已停产，找件靠碰。
典型场景与备货建议：
- 冶金连轧/拉矫 DC2000 直流传动柜（多机架串级联动）— 启停 DI 与张力编码器必经此板 → 建议每柜 N+1 备 1 件冷备（放入防静电袋存干燥柜），大修时做目视检查（电容鼓包、继电器触点烧蚀）。
- 电厂给水泵 AC2000 变频柜 + EX2000 励磁柜（老扩容改造项目）— 同园区多台同类 → 建议全厂按同型号建共享池备 1–2 件，走年度轮换通电检测防氧化。
- 造纸/线缆生产线多传动系统（长年连续运行、停机窗口极少）— 交期长 → 提前向渠道确认 NOS 存量，若告知”最后批次可购”按剩余服役期执行 LTB 囤货（通常 1 件/线或全厂 2 件）。
- 已规划驱动系统整体换代的项目 — 过渡期保留原型号做热备，待新系统投运后评估是否转备件报废/调拨。
真实案例：
华北某热连轧分厂 #3 架 DC2000 柜，夜班换品种时操作员按”DRIVE ENABLE”无反应，查驱动本身 OK、DI 灯不亮——顺藤摸瓜发现 531X305NTBAPG1 上 +24 V 辅助供电回路铜箔微裂（早年受热循环疲劳）。库房无备件，翻出邻线拆机件顶上（赌它好使），侥幸恢复。事后该厂把 531X 系列端子板列入”关键可换板”清单，按产线数×1.2 做了冷备采购——现在再没为这板子半夜爬柜子。
