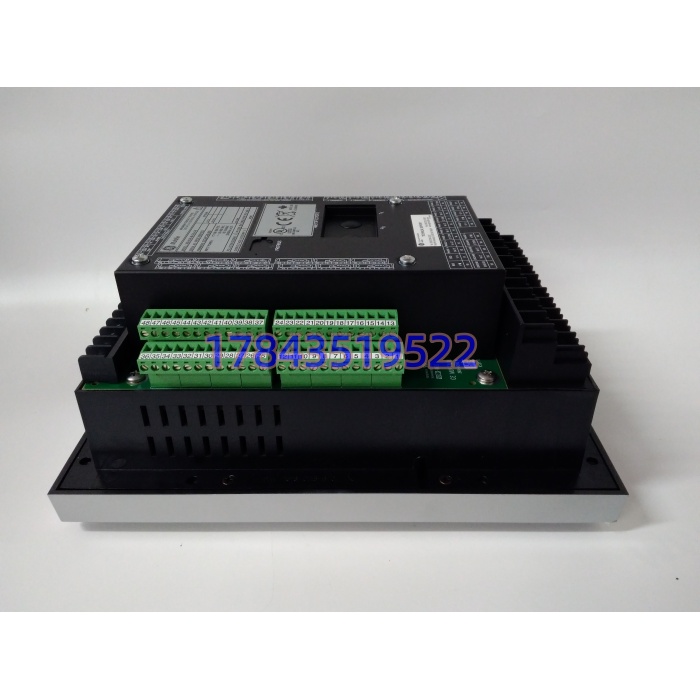

产品详情
· 型号：369-HI-R-M-0-0-0-E-4（Rev 4.x）
· 品牌：GE Multilin（GE Vernova）
· 系列：Multilin 369 MMR
规格参数
| 参数项 | 典型值（369-HI-R-M-0-0-0-E，据 GE 原厂 369 IM 手册及 MRO 页交叉） |
|---|---|
| 产品定位 | 中型三相交流电机管理继电器（保护+计量+控制+通信） |
| 控制电源 | HI 档：50–300 V DC / 60–265 V AC，≤65 VA，内部 3.15 A H 250 V 熔断 |
| 电流输入 | 三相 CT 二次 1 A 或 5 A（跳线选），真 RMS，0.1–10×In 反时限 |
| 电压输入 | 三相 PT 二次 0–240 V（wye/delta），用于 27/59 保护（无 PT 则电压类保护禁用） |
| RTD 输入 | 12 路独立，Pt100/Pt1000/Ni120/Cu10，绕组+轴承+冷却风温 |
| 数字输入 | 6 路光隔离（起动许可/外部跳闸/本地-远程/复位等） |
| 继电器输出 | 4 路 Form C 可编程（跳闸/报警/启动/辅助），250 V AC 8 A 阻性 |
| 模拟输出 | 可选 4 路 4–20 mA（负载 ≤600 Ω），映射电流/功率/温度 |
| 计量包(M) | 三相 V/I/P/Q/S/PF/频率/有功电度/无功电度，精度 ±1% 典型 |
| 保护功能 | 51 反时限、49 热模型、46 不平衡、50/50N 短路接地、37 欠功率、27/59 欠过压、47 相序、38 轴承温、Stall/Jam |
| 诊断(E) | 增强电机诊断（转子断条趋势、启动次数统计）、512 事件 SOE、跳闸前 3 周波×16 周期波形捕捉、安全审计追踪 |
| 通信 | 前 RS232（Enervista 本地）、后 3×独立 RS485（Modbus RTU 标准，Modbus TCP 需以太网选件——本型号未选）、DNP3 可选未装 |

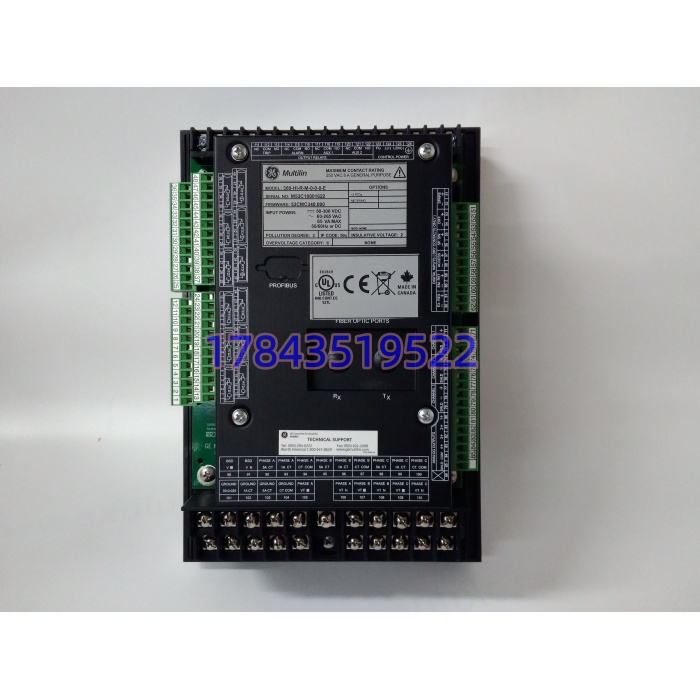

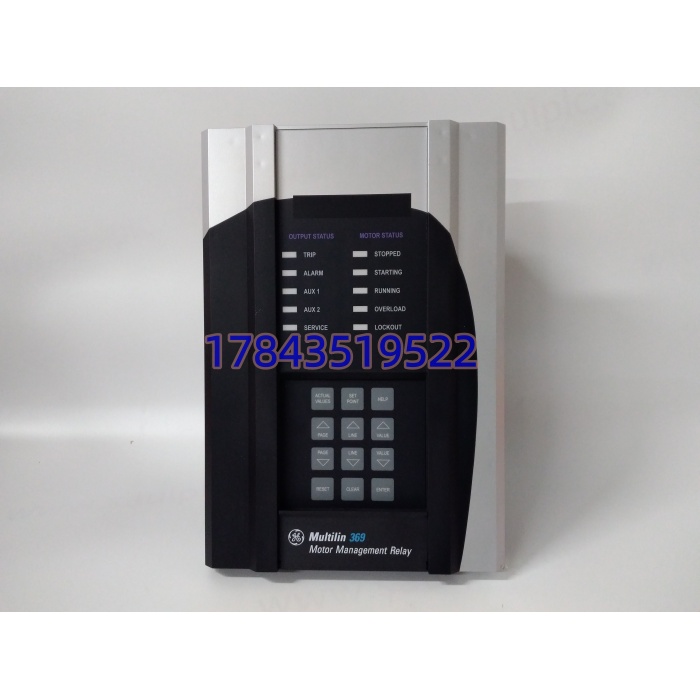

| 面板 | 增强型 40 字符 LCD + 导航键（E 含增强面板） |
| 固件 | -4 尾标对应 Rev 4.x，向下兼容 Rev 3.x 配置文件（严格来说用 Enervista 升/降均要备份） |
| 工作温度 | -40…+60 ℃（转售页标 +85 ℃ 是拿 469 参数错嫁） |
| 安装 | 面板开孔嵌入式（NEMA 4X 门装）或机架式，IP20 本体/IP54 门装依外壳 |
| 尺寸/重量 | 约 292×140×216 mm / 3.6–4.5 kg |
| 生命周期 | GE 原厂将 369 归 Legacy，主推 469/869 替代；369-HI-R-M-0-0-0-E 处 Last-time-buy 状态，新件不排产，市面 NOS/拆机流通 |
产品介绍
从维护者视角切：电机管理继电器最容易被运行工误当”智能电流表”忽略的，是它的热模型记忆。在某个 660 MW 机组凝结水泵项目里碰过，#3 凝泵电机 2 个月内两次”过载跳闸但电流没超额定”——查 369-HI-R-M-0-0-0-E 事件记录，发现是启动间隔太短（20 分钟内第 3 次启动），49 热模型里绕组温度积分没冷却完，叠加轴承 RTD 第 7 路偏大 3℃，热记忆直接把脱扣曲线前移。运行工按老习惯”电流不到 1.05In 不该跳”，但 369 是按”电流×时间×散热”算的，不是纯反时限。这块继电器的价值不在 51 反时限多准，在它把 12 路 RTD 和 CT 电流揉成同一套定子热模型——传统热继电器只管电流，它管”电流+温度+冷却时间常数”，电机烧之前先自己跳闸。
严格来说，369-HI-R-M-0-0-0-E-4 只在 369 平台里合法存在，替代平台是 469（大电机）或 869（泵专用），但 469 的 CT/RTD 接线和 Enervista 工程文件不向下兼容 369，老装置硬升要重做保护整定和 DCS 寄存器映射。GE Vernova 接手后 369 归 Legacy 且处 LTB 窗口，国内 NOS 价 6000–12000 元，拆机 3000–7000 元，Rev 4.x 固件件比 Rev 3.x 贵一截。TCO 层面归 A 类电机保护心脏件：单台不贵，但凝泵/送风机/磨煤机这类”停一台机组降一半负荷”的辅机，继电器隐性拒动或误动一次，启机损失六位数。备件策略上，每种关键辅机电机按”同型号 1 NOS 热替换 + 厂库 1 NOS 冷备”，且 Rev 版本必须和现网一致——Rev 4 配 Rev 3 的 .369 工程文件能下但诊断位可能错位。
应用场景与库存策略
MMR 最阴的故障不是 FAIL 灯亮，是”热记忆悄悄累积+RTD 一路漂移”——跳闸原因在事件记录里写得很清楚但没人读 SOE，运行工还以为电机质量问题。
- 火电辅机（凝泵/送风机/一次风机/磨煤机，369 收 CT+PT+12 路轴承/绕组 Pt100）：非它不可（热模型+RTD 绑定）→ 建议每种机型 1 件 NOS 热替换 + 厂库 1 件同 Rev NOS 冷备。
- 石化压缩机电机（中型同步机，369 做 46 不平衡+47 相序+37 欠功率防反转）：替代需重做 469 整定 → 建议 LTB 按装置残寿 10 年囤 2 件同尾标 NOS。
- 水处理提升泵（无 PT 只挂 CT+3 路 RTD）：允许单继电器非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可，但上机前 RTD 线性必须校准。
- 老 369 改 469 过渡期（保留 CT/PT/RTD 现场线不变）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
真实案例：华东某 350 MW 热电，#2 机 A 凝泵电机每月随机跳一次”Stator Overtemp”，电流全程 ≤0.98In。电气班清 CT、查 PT、换轴承温度传感器，三周没结果。最后自动化专工用 Enervista 读 369-HI-R-M-0-0-0-E-4 事件记录，发现跳闸前 40 次启动累计热记忆没释放（DCS 启停逻辑里”启动间隔 15 分钟”但 369 里冷却时间常数设的 45 分钟），且第 9 路 RTD（驱动端轴承）阻值比邻泵同位置高 8Ω（线间轻微氧化）。热模型把”电流热+RTD 偏高+未冷却完”三者累加，触发 49 脱扣。库房有件 2018 年 LTB 囤的同 Rev4 NOS，没换（参数没错），只把冷却时间常数改 25 分钟+重做 RTD 端子，跳变消失。事后该厂把 369 的”热模型参数+RTD 偏移表+启动间隔逻辑”三件事绑一起评审，并把读 SOE 事件纳入每次跳泵强制动作。反思很直白：MMR 不常电子坏，但热记忆和 RTD 微漂这种”软积累”会让它按设计正确动作却被当成误动，比硬件坏更耗人。
