描述
产品详情
· 型号：369-HI-R-0-0-E-0-E（完整选型码释义：369 = 基础型号，HI = 高分辨率图形 LCD HMI，R = 90–264VAC/90–300VDC 供电，0(3rd)=无模拟输出，0(4th)=标准 I/O 组态，E = RS-485 Modbus，0(6th)=无 DeviceNet，0(7th)=英制端子，E = 扩展事件记录）
· 品牌：GE Multilin（General Electric / GE Industrial Solutions）
· 系列：369 Series Motor Management Relay
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | GE Multilin 369-HI-R-0-0-E-0-E |
| 产品类别 | 数字式电动机保护与管理继电器（Microprocessor-based Motor Management Relay） |
| 适用电机 | 异步感应电动机（低压/高压），CT 二次额定电流 1A 或 5A 可设 |
| 控制电源 | 90–264 VAC（47–63 Hz）/ 90–300 VDC，通用开关电源（R 选项） |
| 模拟量输入 | 三相 CT（A/B/C）、中性点/接地 CT（N）、PT 电压输入（可选接，用于 UV/OV 保护） |
| 保护功能集 | ANSI 49(热过载)、51(瞬时/反时限过流)、51N(接地)、46(负序/不平衡)、14(相序)、37(欠流)、51LR(转子闭锁)、27/59(UV/OV) 等 |
| 起动/停止控制 | 内置电动机起动逻辑（Direct-on-Line / Star-Delta / Part-Winding），可编程自动控制序列 |

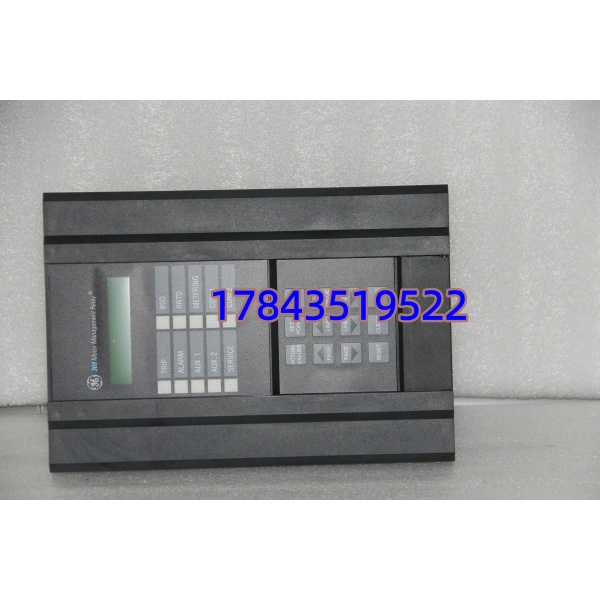

| 人机界面 | 前部 HI 型图形点阵 LCD + 6 只导航按键，实时显示电流/电压/热容量/%FLC/故障代码 |
| 通信接口 | RS-485 隔离端口，标配 Modbus RTU（E 选项），最大 19.2 kbps，支持多点组网 |
| 继电器输出 | 通常 4 组 Form C（SPDT）可编程输出（Trip / Alarm / Start Permissive 等，具体点数依 I/O 版本） |
| 逻辑/编程 | 内置梯形逻辑编程器（简易 PLC 功能），可自定义告警与联锁逻辑 |
| 事件记录 | 可存储最近 ≥100 条 SOE（Sequence of Events）及 ≥5 次故障波形（波形捕获依固件版本） |

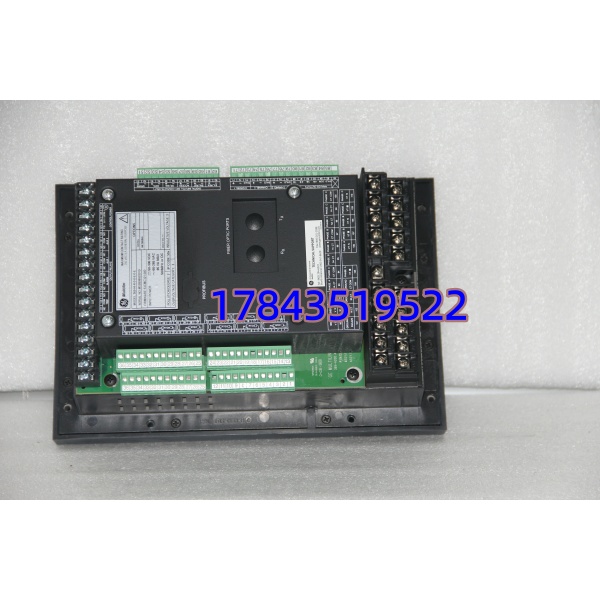

| 安装方式 | 面板开孔安装（标准 92×92mm 矩形或圆形开孔依面框），后部插头连接 |
| 环境规格 | 工作 -20～+60℃，储存 -30～+70℃，5%～95% RH 无凝露，符合 IEC 60255 / UL 508 |
| 认证 | UL / cUL Listed，CE，ABS（部分批次），IEC 61000-4 EMC 抗扰度合规 |
产品介绍
在某个石化泵房改造项目里碰过——原装 ABB 老式热继电器频繁误跳，夏天车间温升时整定值漂移，维护工不得不反复下调，结果真堵转反而没跳。369-HI-R-0-0-E-0-E 就是针对这种痛点的数字化解法：它不是单纯过流脱扣器，而是用实时热模型（Thermal Image）连续计算电机铜损/铁损累积热容量，既能区分冷/热起动曲线防止误动，又能在真正堵转或严重不平衡时按 ANSI 51LR/46 及时切除。严格来说它更适合额定 >75kW 或关键工艺电机——小功率 <15kW 普通热继性价比更高，上 369 属于”为减少一次非计划停机买单”。
从采购决策看，这版带 HI 液晶屏和 RS485 Modbus（E 选项）是最走量的配置，现场不用便携电脑就能看三相电流、热容量百分比和最近一次跳闸原因，省大量排查时间。对比 269 Plus（已逐步 EOL）它多了本地 HMI 和更灵活的自带逻辑；比 469（馈线保护级）便宜约 30%～40% 且不需要高压侧 PT 全额接入。我们出货前按 GE Multilin 出厂校验流程复核 CT 变比设定范围、通讯口终端电阻及继电器输出动作点，附简版测试记录——这意味着你收到后只需核对接线、写入 FLC 和曲线参数即可投运，不额外占调试工时。
替换与升级建议
✅ 直接替换
- 同系列 369-HI-… 不同后缀（如去掉 E 选项的无通讯版、不同供电电压 -A/-D 版）→ 面板开孔与接线兼容，需重新录入 FLA/CT/曲线参数，工作量 ≈15 分钟重设。
- GE 269 Plus（EOL 老款热模型继电器）→ 端子排列不同，不能直接插拔，但功能可覆盖且 369 热模型更精细，需重放线并改柜面开孔（92×92 mm 通用，老 269 可能异形需注意）。
⚠️ 软件兼容（需改配置/接线）
- GE 469 / SR469 → 469 是馈线级带弧光/差动选项，保护功能超集，369 无法直接升 469 原位替代（端子定义、CT/PT 接入路数不同），如需升级要改原理图与接线，成本主要在柜内施工而非差价。
- 施耐德 Sepam 1000 系列 / ABB REF615 → 功能近似但通讯寄存器表不同，上位机 SCADA 需重映射 Modbus 地址，不建议原位替换除非整柜改造。
❌ 硬件不兼容
- 老式双金属片热继电器、西门子 3UF 系列智能马达控制器 → 安装形式、控制原理完全不同，只能在新回路设计中选其一，不存在原位替换。
