描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | GE Multilin（General Electric） |
| 完整型号 | 369-HI-0-M-0-0-0-E（代表性后缀，以实物标签为准） |
| 产品类型 | 369 Series Motor Management Relay（MMR） |
| 适用电机 | 中大型三相交流感应电机（通常 >1000 HP / 750 kW 或按 CT 变比适配） |
| 电流输入 | 3Ø CT 二次 1 A 或 5 A 可组态（True RMS），支持接地 CT（51N） |
| 电压输入 | 3Ø VT 二次 63.5 V / 110 V / 120 V 可组态（用于欠/过压及功率计量） |
| 保护功能 | 过载(49/51)、热积累(49)、堵转(51LR)、相不平衡(46)、逆相(47)、接地故障(51N)、欠/过压(27/59)、启动次数限制、冷/热再启动禁止 |
| 电机控制 | 直接/星-三角/自耦降压启动逻辑、允许启动条件判断、累计运行时间/启停次数统计 |
| 温度保护 | 本型号无 RTD 输入（后缀”0″位=无RTD）——如需 Pt100/ thermocouple 温度保护选 369-HI-R…（带 6/12 RTD） |
| 计量功能 | Iabc、Vabc、kW、kVar、PF、Wh、Varh、电机热容量%、启动时间记录 |
| 前面板 | HI = High-Intensity 背光点阵 LCD + 导航键 + 状态 LED（Trip / Alarm / Run / Comms） |
| 通信接口 | RS-485 Modbus RTU（后缀 M = Modbus 标配），前面板 RS-232 用于 EnerVista 369 Setup 软件编程 |
| 继电器输出 | 通常 4～6 组 Form C/A（Trip / Alarm / Start Permissive / Aux），依具体后缀配置 |
| 控制电源 | 常见两种：① 100–240 V AC/DC；② 24 V DC（后缀 E 变体指示 24V DC 控制电源——以标签为准） |
| 工作温度 | -40℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH（非凝露） |
| 安装 | 盘装（面板开孔 138×138 mm 约），后部端子接线 |
| 认证 | UL / CSA / CE / IEEE C37.90 浪涌抗扰 |
| 配套软件 | GE EnerVista 369 Setup（免费下载，用于参数设定/录波/事件查看） |
产品深度介绍

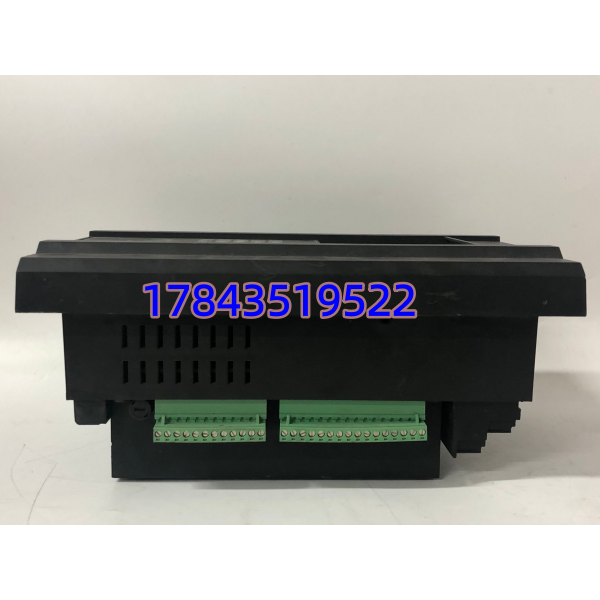

GE Multilin 369-HI-0-M-0-0-0-E 是 369 系列电机管理继电器，专为需要全面电气保护但不要求直接 RTD 温度输入的电机回路设计。它替代传统热继电器+电流表+接地保护的多器件组合，将过载热模型（基于 I²t 热积累）、堵转、相不平衡、接地故障及欠/过压保护集成于一台装置，并通过 Modbus RTU 将电机电流、电压、功率及报警/跳闸事件送上位 SCADA。
与高端 469 系列相比，369 功能精简但性价比高，适合大多数石化/电厂辅机、水厂大型泵组、矿山皮带机等场合。更换时通过 EnerVista 软件读取旧装置 .369 配置文件，下载至新继电器即可——需注意 CT/VT 变比、电机 FLA（满载电流）、启动时间设定须与旧装置一致或按电机铭牌复核。
入库验收与上机检测流程
我们出货按以下流程逐台检测，可提供测试照片/屏幕截图：
1. 入库验收检测
- 来源追溯：核对 GE Multilin 原厂标签完整型号（含后缀）、序列号、硬件版本，查原厂包装或进口报关单。
- 外观检查：面板 LCD 无裂痕（HI 背光屏特别检查），端子排螺丝无滑丝氧化，后部 CT/VT 端子无烧灼痕迹，铭牌清晰。
- 附件核对：原厂说明书/快速接线指南、安装夹件齐全。
2. 上机功能测试（Live Test）
- 测试环境：369 测试台 / 仿真 CT-VT 信号源 + 24 V DC 或 110 V AC 控制电源 + EnerVista 369 Setup 软件。
- 测试内容：
- 通电自检——面板 LCD 显示 LOGO 后进入主画面，无 Err 报警，背光正常。
- CT/VT 计量——注入 3Ø 电流（例 1A 或按比例折算）及相电压，确认显示值误差 <±1%，相位角正确。
- 保护元件——分别激活过载（模拟 I > FLA×1.2 时限动作）、接地故障（注入 IG 信号），确认相应 Trip 继电器动作及 LED 指示。
- 通信测试——RS-485 口通过 Modbus Poll 或 EnerVista 读取寄存器（电流/状态字）成功。
- 继电器输出——强制 Trip / Alarm 输出，用 Fluke 117 确认触点通断。
- 测试记录：截图 EnerVista “Motor Data” 页面 + 序列号/Fw Ver 存档。
3. 最终质检与包装
- 质检员签字，贴 QC Passed 标签（含日期 + Fw Ver）。
- 原厂盒/泡沫 → 双层纸箱加固（继电器较重，角护防护）。
- 附出货检测简表、序列号溯源说明及更换提示（备份 .369 配置文件 + 核对 CT/VT 变比）。
应用场景与行业案例
石化、电厂、水厂的大型电机（给水泵、引风机、循环水泵、压缩机）最怕的就是堵转烧毁或单相运行——传统热偶保护曲线粗且不带接地故障，369 用 I²t 热模型 + 51N 接地保护 + 启动次数限制做得更精细，还能把运行数据送上 DCS 做趋势分析。
典型应用场景：
- 火力发电厂 — 给水泵/引风机/循环水泵电机保护
300 MW 机组给水泵电机（6 kV / 3200 kW）配 369 + 高压 CT/VT。要求接地故障灵敏度高（51N 可整定到 5–10% CT 二次），369 满足。大修时若旧继电器 LCD 老化看不清或按键失灵需更换。
- 石油化工 — 大型压缩机/进料泵电机
防爆区域电机要求过载+堵转+相不平衡三位一体保护，369 的启动抑制逻辑防止频繁启停损伤绕组。
- 水/废水 — 大型取水泵组
电机运行电流/电量计量进 SCADA，369 内置 Modbus RTU 直连 PLC 省去单独电表。
- 矿山 / 冶金 — 球磨机主电机辅机
高启动力矩负载需正确设置 Locked Rotor Time，369 的 51LR 堵转保护可区分正常启动与真正堵转。
案例：某电厂 #2 给水泵电机保护继电器 LCD 黑屏更换
去年夏检，华北某 300 MW 电厂 #2 机给水泵（6 kV / 2800 kW）配套的 GE 369 前面板背光完全不亮——按键无反应，虽保护仍暗中运行（后来查 Trip 回路正常），但运行无法监视电流趋势和热容量%，不符合巡检要求。
原厂已推荐迁移 859 但旧装置仍够用，只想换同型号。原厂 369 交期报 8 周。仪控专工联系我们，库房有一台全新原装 369-HI-0-M-0-0-0-E（无 RTD，与原装一致，Hw Rev G，Fw Vx.xx），当天做 CT/VT 信号注入 + Modbus 通信测试 OK，次日发出。现场用 EnerVista 从旧装置读 .369 文件下装新继电器，5 分钟 RUN 灯常亮，电流趋势恢复。
