产品详情
· 型号：VMIVME-2510B（常见 2510-000 / -001 后缀区分配线 P2 定义）
· 品牌：GE Fanuc / GE Intelligent Platforms（现 Emerson Legacy Support）
· 系列：VMIVME-2500 系列 — VMEbus TTL Digital I/O Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | VMIVME-2510B |
| GE 目录/物料号 | 332-002556-310（常见 -000 后缀为标准 32 ch TTL 版） |
| 制造商 | GE Fanuc Automation → GE Intelligent Platforms → Emerson (Legacy Product Line) |
| 适用系统 | 任何符合 ANSI/IEEE 1014-1987 (VMEbus Rev C.1) 6U 背板，典型主控 VMIVME-7455 / VMIC-7805 / XVME-674 |
| 模块类型 | 32 通道可编程 TTL/CMOS 数字量 I/O（每 16 通道组可独立设为 Input 或 Output） |
| I/O 电压电平 | 5 VDC TTL（VIH ≥2.0V, VIL ≤0.8V；VOH ≥2.4V @IOH=-400µA, VOL ≤0.4V @IOL=8mA） |
| 最大 sink/source | 典型 ±24 mA/通道（总和 ≤ 300 mA/半组），避免直驱继电器线圈 — 需缓冲 |
| 背板接口 | VME A16 (short I/O) 地址空间，D16 数据宽度；Base Address 由板上 DIP 或 PAL 跳线设定 |
| 连接器 | P1 = 96 pin DIN 41612（VME 系统信号 + 部分 I/O 映射）；P2 = 96 pin（扩展 I/O 线，依 -000/-001 版本定义） |
| 中断支持 | IRQ1–IRQ7 可配（输入边沿触发产生 VME Interrupt），用于状态变化通知主控 |
| 状态指示 | 前面板 Power LED + I/O Active per group（部分版本 per-bit LED 阵列） |
| 安装方式 | VME 6U 插槽（160×233 mm），通常放非 Slot-1 从设备槽 |
| 工作温度 | 0℃～+55℃（工业级宽温版 -20～+70℃ 依批次），存储 -40～+85℃ |
| 相对湿度 | 5%–95% RH，非凝露，G3 腐蚀等级 per ISA-S71.04 |
| 尺寸(约) | 233(L)×160(W) mm（6U VME standard） |
| 重量(约) | 0.35 kg |
| 认证 | CE / UL（依具体批次 PCN） |
产品介绍
（场景痛点切入）
在某个军工仿真台维护项目里碰过：老 VME 机架 DI 点全 “1” 冻结——查为 VMIVME-2510B 内部 TTL 缓冲器热闩锁(Brown-out latch-up) 因柜内 24V 开关电源上电毛刺耦合进 5V 辅助端，热插拔更换后正常。这提醒我们 VME 老 I/O 虽 MTBF 标得高但 5V TTL 缓冲级对电源纹波及静电敏感，十年以上设备建议在大修期做 VME 槽位拔插清洁金手指并核查辅助电源滤波。

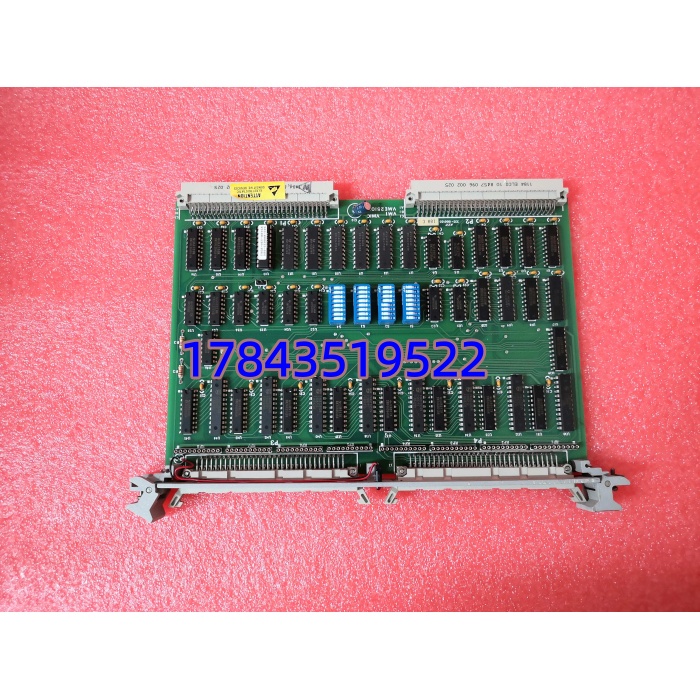

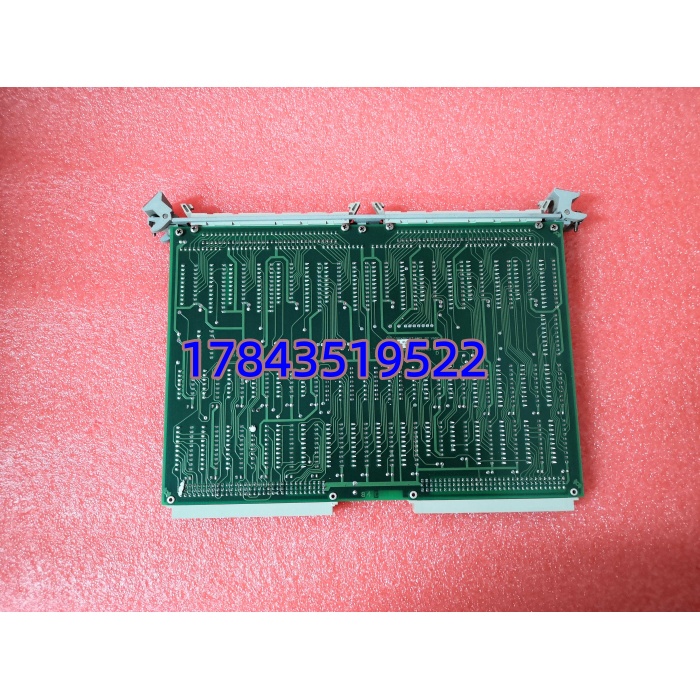

VMIVME-2510B 是 GE Fanuc VMIC 经典的 6U VMEbus 32 通道 TTL 数字量 I/O，通过 DIP 设定 Base Address 并经 P1/P2 连接现场或前端接线端子板（如 VMIVME-2528 配套 TB），把开关状态送入 VME 主控做逻辑判断或输出控制脉冲。GE IP 已将 VMIVME-2500 系列标 Legacy/Mature，新件交期曾拉至 12～24 周且部分地区仅 NOS——从 ABC 分类看属 B 类中偏 A（VME 主控若失联 I/O 无意义，但 DI/DO 模块故障可致状态盲点或控制失效）应按运行 VME 机架 I/O 槽位类型分别设冷备，最少保底 1 块/型号(2510B / 2536 等分别统计)。
