描述
产品详情

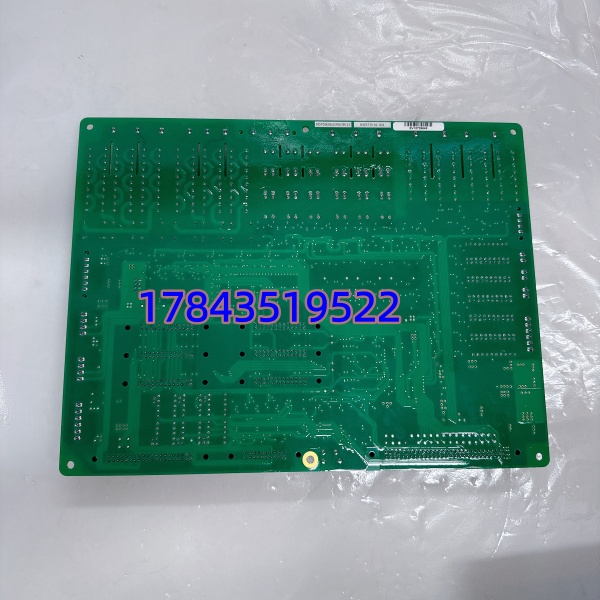

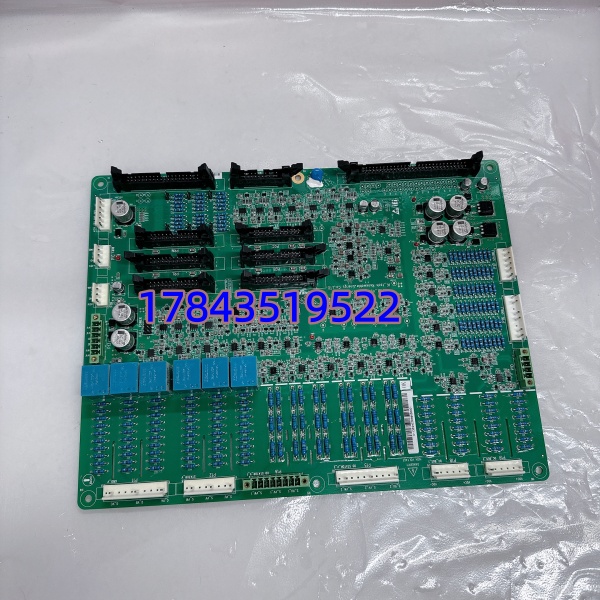

· 型号：03ZSTI4-01-501（ZSTI4 系列 I/O Termination Board for Mark V/VI）
· 品牌：GE（General Electric）Speedtronic™ Mark V / Mark VI 系统
· 系列：Mark V TMR 控制系统 — Signal Termination Board（STI 系列）
规格参数
- 板型功能：I/O Signal Termination / Interface Board（现场信号调理与端子分配板）
- 配套 GE I/O 卡：通常配合 TCQC（热电偶 AI）、QAIC（模拟量 AI）、QDAC（模拟量 AO）、VDIO（数字量 DI/DO）等插于 Mark V <R><S><T> 机架
- 连接器（背侧）：标准 96-pin DIN 41612 Type C（P2），与对应 VME I/O 模块对插取信号
- 现场接线：螺钉端子排（欧式端子排，依具体版本 24~48 点不等），接受 0.2–2.5 mm² 导线
- 信号类型支持：4–20mA（AI 带 250Ω 取样电阻/Shunt）、热电偶冷端补偿（TC 版）、DI 干接点/24V DC、DO 继电器驱动回检（依配对 I/O 卡类型）
- 内置保护：串联熔丝（通常为 3AG 快熔，可更换）、RC 低通滤波（抗 EMI，典型 10kΩ//0.01µF）、瞬态抑制二极管（部分版本）
- 绝缘：信号-地 500V AC 典型，通道间基本隔离依配对卡而定
- 供电需求：自身无独立电源，由插合 I/O 卡经背板取 ±15V / +5V / +24V 供板上调理电路（仅 AI/AO 版有源调理，DI/DO 版基本无源）
- 机械尺寸：标准 Mark V 端子板尺寸 ≈ 267 × 114 mm（约 10.5″×4.5″），4× 安装螺孔对齐机架导轨
- 工作温度：-20～+70℃（柜内），存储 -40～+85℃
- 湿度：5%～95% RH，非凝露
- 阻燃等级：PCB 材 Fr-4 UL94 V-0
- 兼容机架：GE Mark V <R>/<S>/<T> Triple Modular Redundant 机架，部分 Mark VI 扩展 I/O 机柜也借用同类 TERM 板
- 状态：官方 EOL，市面以 NOS（全新库存）或拆机测试良品流通，要求核对原板丝印版本号（01-501 后缀代表 Rev 及接线排列）
- 认证：CE、UL 94V-0（依生产批次）
产品介绍
03ZSTI4-01-501 是 GE Mark V 燃机保护系统里夹在 I/O 卡和现场电缆之间的”中转接线板”——电子 I/O 卡插在 VME 机架前侧，这块板装在机架背部或专用端子框，通过 96pin 连接器对接，现场信号线锁在正面端子排上。板上通常带信号调理（AI 通道的取样电阻、TC 冷端补偿网络、DI 通道 RC 滤波）和熔丝保护，是 Mark V 系统现场接线的标准界面。
坦白讲它就是块带元件的 PCB，本身不跑程序。老线最常见故障是熔丝烧断（现场误碰 110V 进 AI 通道）或端子弹簧疲劳松脱，整块更换即可。有一点要注意：ZSTI4 系列分模拟量版和开关量版，买时核对原板丝印完整编号及接线排列图（尤其 TC 与 4–20mA AI 版外形一样但跨接片/Jumper 设置不同，插错可能烧卡或读数异常）。若原柜是 Mark VI 用 IC660/IC693 系列 I/O，此板不兼容。
应用场景与行业案例
痛点切入：
9F 或 9E 燃机 Mark V 系统，某块 AI 端子板因现场感应过压打坏熔丝排和 PCB 铜箔，换新 I/O 卡没用——根子在端子板。原厂停产物色，渠道找到同版本 03ZSTI4-01-501 直接替换，现场线原位复接，系统正常。
典型场景：
- 电厂/联合循环燃机——GE Mark V TMR 控制柜 I/O 端子扩展，连接现场 LVDT、限位开关、热电偶、变送器至 QAIC/TCQC 卡
- 老线备件储备——运行 15~20 年的 Mark V 系统端子板端子氧化或熔丝座碳化，1:1 替换保系统寿命
- 检修技改——原配端子板版本老旧（无 TVS 管），升级同功能新版（01-501 后缀）增强 ESD 防护
- 仿真/培训台搭建——Mark V 实训台架复现现场端子布局，方便人员接线训练
真实案例：
