产品详情

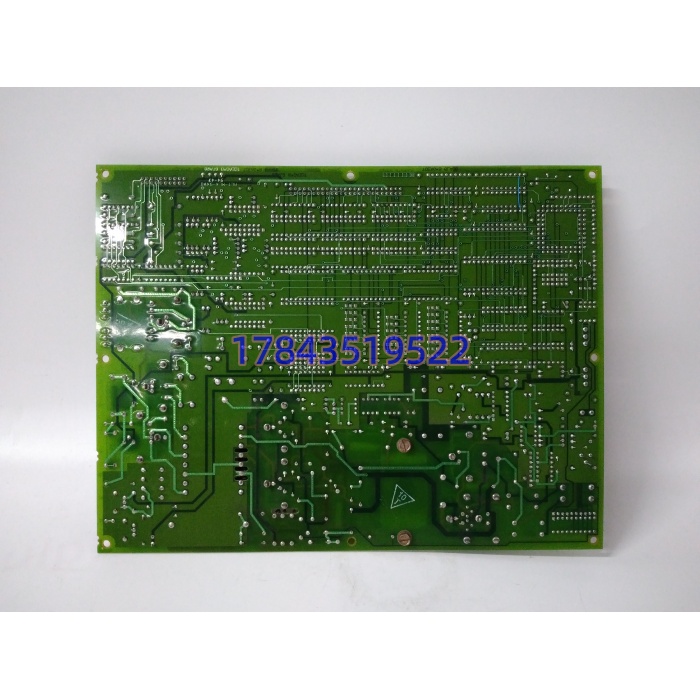

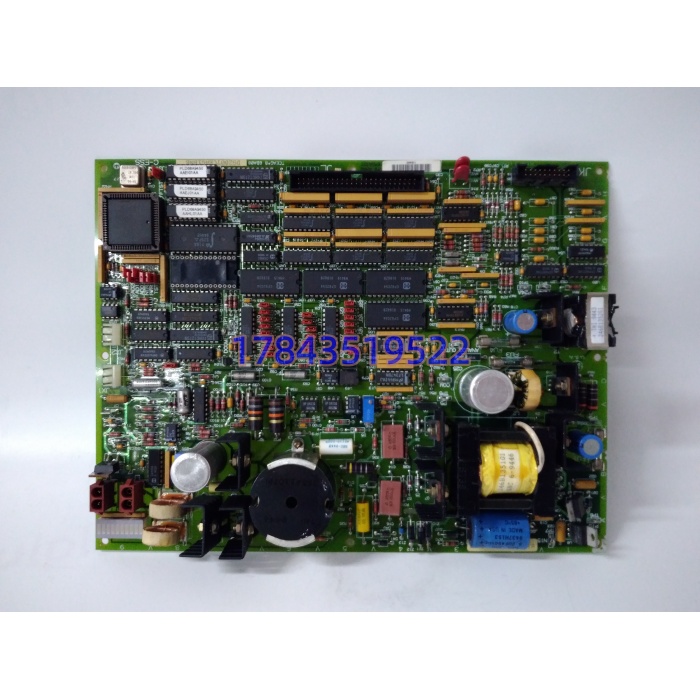

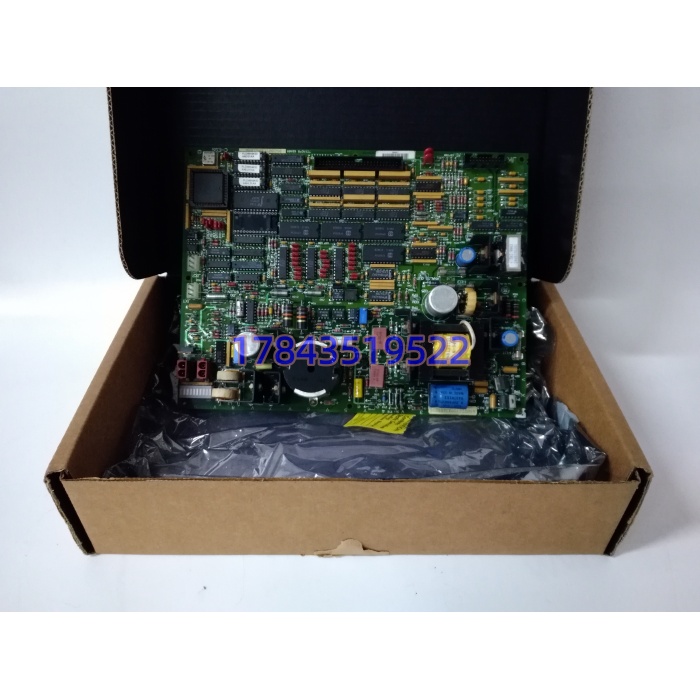

· 型号：DS200TCEAG1BNE / DS215TCEAG1BZZ01A
· 品牌：GE（General Electric）
· 系列：Speedtronic Mark V（TCEA 保护卡）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 板卡类型 | Emergency Overspeed Board（TCEA 功能缩写） |
| 适配系统 | GE Mark V 燃机/汽机控制，P1 保护核心专用槽 |
| 处理器 | Intel 80196 16-bit MCU（独立运行，不共享主控任务） |
| 固件载体 | 多片 PROM/EEPROM；DS215 尾缀=板载 EPROM 子模块预装 |
| 转速输入 | 4× 磁阻/涡流探头脉冲（高/低压轴可选，J 跳线配） |
| 火焰输入 | 2× 火焰检测器脉冲（经 TCEB 转接） |
| 跳闸输出 | 4× 独立硬接线（至 TCTG 跳闸继电器，24 VDC/干接点） |
| 内部通信 | IONET 菊花链（JX1/JX2），与 P1/P2 核心及 TCEB/TCTG 互联 |
| 板载元件 | 3 熔丝、30 跳线（J1–J30，定 IONET 地址/轴配置/跳闸 Hz） |
| 连接器 | J7 电源、JK 至 TCEB、JL 至 TCTG、JW 火焰直流、JX1/JX2 IONET |
| 隔离耐压 | 现场侧↔保护侧 ≥2500 VAC（文档值，以 GEH-6153 为准） |
| 供电 | 背板 24 VDC（典型无外接端子，DS215 同） |
| 工作温度 | 板级 -40…+85 ℃；柜内运行 0…+60 ℃ |
| 物理 | 约 168×150×55 mm，0.91 kg（DS200 本体） |
| 涂层 | 工业级保形涂层（Conformal Coating） |
| 生命周期 | Mark V 平台 2000s 后停扩，DS200TCEAG1B 系尾缀迭代件，原厂返单 NCNR，二级市场以库存/翻新为主 |
产品介绍
从维护者视角看，TCEA 这张卡是 Mark V 里“最不想换、但换了最怕配错”的件。它不和主控抢周期，平时 OK 灯绿着没人理，一旦转速探头发抖或火焰放大器误报，80196 按 PROM 里烧的阈值直接拍跳闸，主控死机也拦不住它——这正是 P1 保护核心独立性的意义。
严格来说，DS200TCEAG1BNE 与 DS215TCEAG1BZZ01A 功能等价，区别在后者板载 EPROM 子模块（ZZ01A 里 Z/Z/01A 分别对应功能修订、艺术修订、装配变体），现场若原卡 PROM 老化丢字节，直接换 DS215 形态能省一次拔 PROM 烧录的工序。供应链上这块件的雷在跳线图和 PROM 版本：同是 G1B 尾缀，J1–J30 的轴配置和跳闸频率（如 3600 rpm 汽机 vs 5100 rpm 燃机）不对，上机就是误跳或该跳不跳。TCO 不能按卡价算——一次误跳机组解列，电量损失够买半柜 TCEA；所以 ABC 里必须进 A 类，且冷备件要和在线件同跳线照片、同 PROM 版本号封存。
应用场景与库存策略
超速保护最阴的故障不是卡坏，是“PROM 里字节漂移，阈值从 3300 漂到 3280，运行半年没触发，直到真正飞车那次它 3320 才动”，或者反过来频繁误跳被人旁路——旁路 P1 超速等于拆保险丝。
- 9F/9E 燃机 Mark V 控制（P1 槽 TCEA + TCEB 火焰 + TCTG 跳闸）：非它不可，80196+PROM 架构无第二家软替；建议 P1/P2/P3 三核心按“在线 1 + 同跳线同 PROM 冷备 1”配，DS215 形态优先（免现场烧 PROM）。
- 老汽机抽汽改供热项目（3600 rpm 汽机 Mark V 留用）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 5–7 天，原厂按 NCNR 12–20 周估。
- 海上平台燃机打包备件：盐雾致跳线氧化；建议 DS200TCEAG1BNE 与 DS215TCEAG1BZZ01A 各留 1，且冷备件每 18 个月上电自检一次看 OK 灯和 PROM 校验和。
- 备件升级迁移到 Mark VIe 过渡期：TCEA 只备现网 10% 做桥接，不追加 last buy，避免十年后变废塑料。
- 核电辅助汽机（监管留痕）：建议冷备件 SER 段与在线同批次，跨批电子签名不一致会被审计挑刺。
某个项目里碰过这样一档：西北电厂 #3 汽机 Mark V，凌晨电网扰动后 TCEA 误跳三次，运行嫌烦把 P1 超速旁路挂牌。两周后真遇调速汽门松动飞升到 3420 rpm，P1 被旁路没动作，靠 P2 延时 0.8 s 才切，汽机末级叶片碰伤。拆原 TCEA 发现 J7 电源座硫化、PROM 校验和报错——原厂 DS200TCEAG1BNE 已 NCNR，从无锡贸易商调 DS215TCEAG1BZZ01A（带烧好同机组参数的 EPROM），照原跳线 J1–J30 拍照片复原，上机 OK。事后该厂把 TCEA 从“随坏随买”改成“每核心 1 冷备 + 每年空载超速试验前必查 PROM 校验和”。
