描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | P0926KN |
| 制造商 | FOXBORO（Schneider Electric品牌） |
| 产品类型 | 屏蔽式模块化电源输入电缆 |
| 电缆长度 | 1.8米（6英尺） |
| 导线规格 | 16 AWG（约1.31 mm²） |
| 额定电压 | 24 V DC |
| 额定电流 | 最高16.7 A（支持400W电源输出） |
| 接口兼容性 | 与FPS400-24电源模块及模块化基板配套对接 |
| 冗余支持 | 支持最多6条电缆并联连接，实现电源冗余供电 |
| 环境等级 | G3级——抗硫化氢、氯气等腐蚀性气体 |
| EMC合规 | EN61326-1:2013 Class A |
| 安装方式 | 即插即用，支持水平和垂直布线 |
| 兼容替代型号 | RH926KN（更宽温度范围的全兼容升级替代） |
产品深度介绍

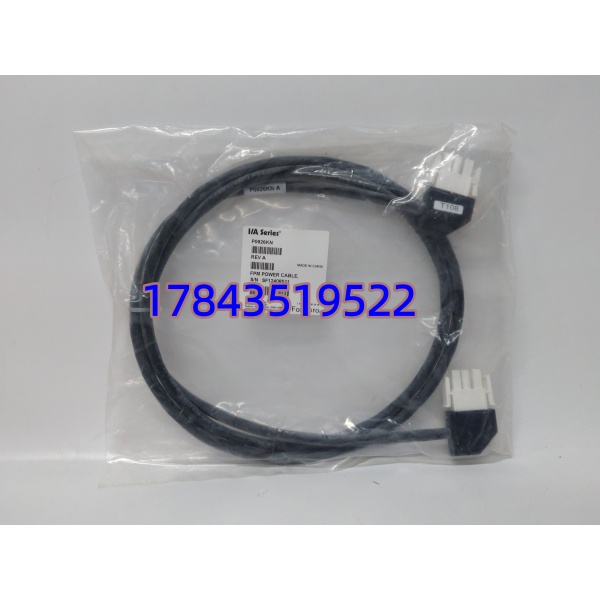

先把这东西说清楚：P0926KN 不是模块，不是卡件，也不是端子板——它是一根带屏蔽的电源线。它的活很简单：把FPS400-24电源模块输出的24V直流电，通过这根线送到I/A Series系统的基板和模块上去。
在I/A Series机柜里，电源模块和基板之间通常隔着一段距离——电源模块装在机柜顶部或侧面，基板在机柜中部挂着几十块FBM模块。这根线就是负责把电从电源模块”引”过去的。线径是16 AWG，额定电流能跑到16.7A，也就是说单个电源模块400W的输出功率，这根线能扛得住。
这个线有两个设计细节值得提：一是屏蔽层——工业现场变频器、大电机启停带来的电磁干扰，屏蔽层能挡掉大部分，保证送给基板的电源干净，模块不会因为电源纹波大而莫名其妙重启；二是G3防腐等级——化工、海上平台这些有腐蚀性气体的环境里，普通电缆外皮一年就老化开裂了，这根线能扛住硫化氢和氯气的腐蚀。
另外一点值得记住：最多可以并6根同样的线，接6个电源模块做N+1冗余供电。工厂如果对供电可靠性要求特别高，可以多装几个FPS400-24电源模块，每路都引一根P0926KN到基板的同一个电源输入端子上——一路电源模块坏了，其他几路继续供电，基板不会掉电。
应用场景与行业案例
工程痛点描述
去年在广东一个化工厂的DCS机柜间里，运维老陈碰到一个怪事：机柜里第3排基板上的几个FBM模块间歇性”掉线”——有时候一天掉一次，有时候一周掉一次，毫无规律。排查了模块本身、通信线、接地，都没问题。最后发现是基板的电源输入线老化——那根线的外皮已经发硬开裂，屏蔽层也断了，变频器一启动，电源上就叠加了高频干扰，模块就掉线。换了根P0926KN，问题立马消失。
典型应用场景
- 石化/化工 – DCS机柜电源分配
I/A Series机柜内，FPS400-24电源模块通过P0926KN给各基板和控制模块供电。化工环境腐蚀性气体多，G3防腐等级是硬需求。 - 电力行业 – 控制柜冗余电源架构
电厂DCS机柜要求双路冗余供电——两路电源模块各接一根P0926KN到基板，任一电源模块故障不影响系统运行。 - 海上平台 – 腐蚀环境电源连接
海洋平台的盐雾和腐蚀性气体对电缆寿命是极大考验，G3防护等级确保电缆在恶劣环境中长期稳定工作。 - 水处理/制药 – 标准机柜电源布线
水厂和制药厂的DCS机柜内部电源走线，要求整齐、可靠、带屏蔽，是标准配置。
质量控制流程
我们每根出货前都走以下检测流程：
- 入库验收: 核验原厂封装标签、序列号，检查外皮无开裂、无压痕、无老化，屏蔽层完好。
- 导通测试: 用Fluke 115C万用表逐针测试导通性，确认无断路、无短路、屏蔽层与芯线绝缘正常。
- 包装出货: 防静电袋密封 + 气泡膜包裹 + 加厚纸箱，附检测报告和QC合格标签。
支持视频验货，可提供导通测试的高清视频和实测数据供技术审核。
