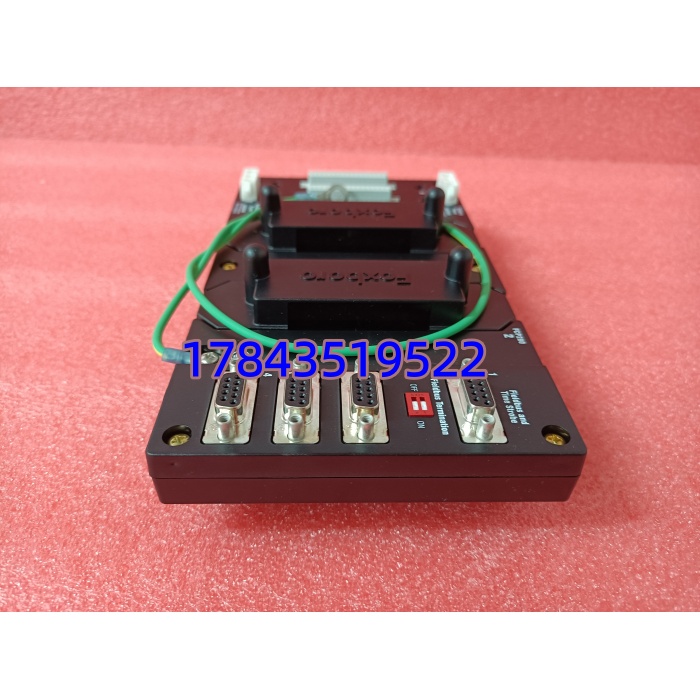

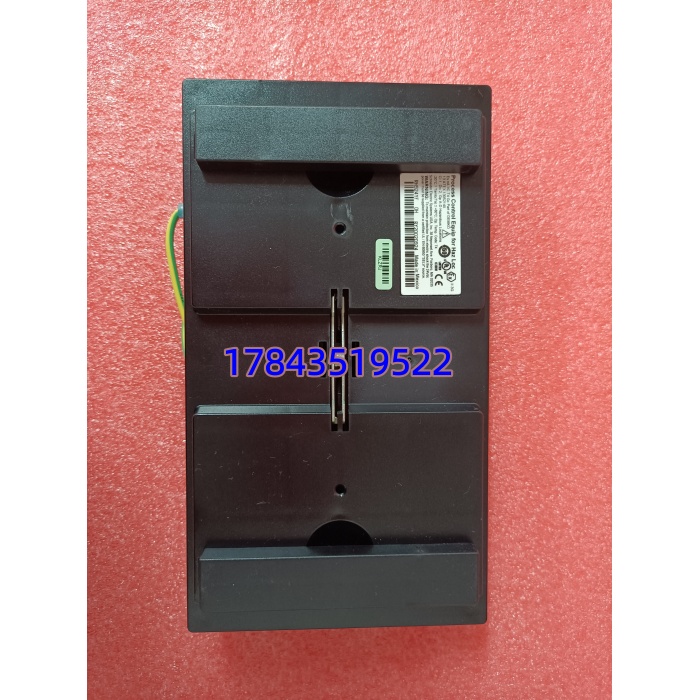

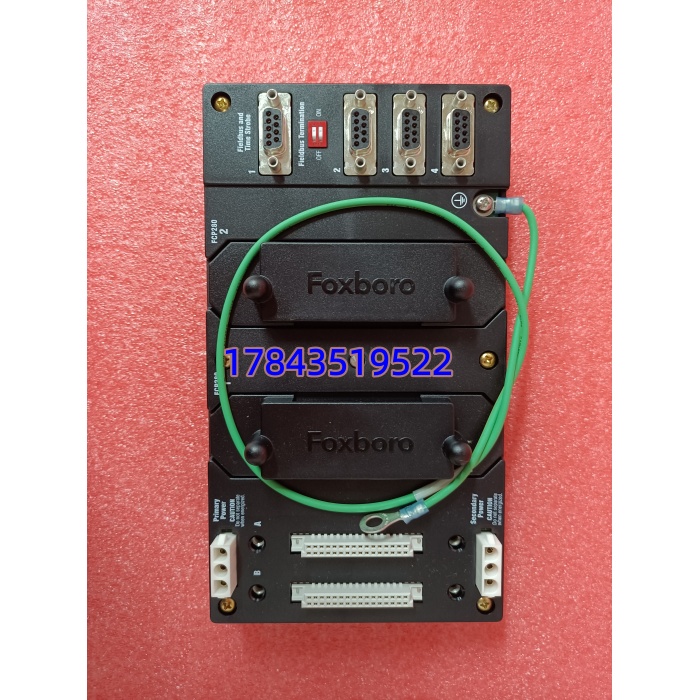

FOXBORO RH924YF | FCP280 DIN导轨安装模块化I/O基座板(Baseplate)

描述

产品详情

· 型号：RH924YF

· 品牌：Foxboro（Schneider Electric）

· 系列：I/A Series — FCP280 DIN-Rail Mounted Modular Baseplate (for FBM & Control Processor)

规格参数

• 产品标识：RH924YF — FCP280 Series DIN-Rail Mounted Modular Baseplate
• 制造商：Foxboro / Schneider Electric Process Automation（USA原产）
• 产品类别：无源模块化基座（Baseplate / Termination Base Assembly 的机械+配电背板部分），不含 FBM 模块、不含电源
• 适用系统：Foxboro I/A Series with FCP270 / FCP280 DIN-rail mounted control station（不可用于老式 19″ 机架式 FBM03/04 架）
• 安装方式：35 mm DIN 导轨（垂直安装推荐），卡入锁定，底部/侧面螺钉固定可选
• 槽位能力：典型支持 1×FCP280 控制处理器 + 最多约 8×FBM 模块（依 FBM 宽度 1TE/2TE 混合配置），含可选冗余 PS 槽——严格来说最大模块数以 FBM 物理宽度累计不超过基座标称长度为准（常见 280mm 长版支持 4~6 标准 FBM + FCP）
• 背板配电：引入现场 24VDC（18–32VDC）给 FCP280 及所有 FBM 模块供电，带汇流排铜排，建议前端配 UPS 或直流屏分路
• 输入电源要求：24 VDC ±10%，典型总负载按所插 FBM 数累加（FBM 约 1.5~3W/片，FCP280 ≈15W）
• 连接端子：螺钉端子排（Power In / Earth），部分版带熔丝座
• 兼容 FBM 类型：全系 I/A Series FBM（FBM201~FBM242 等）及新 Compact FBM——只要标称 DIN-rail FBM 版本（带 “-D” 后缀或明确 compatible）
• 冗余支持：可配双 PS 模块插冗余电源槽做 1+1 冗余（PS 模块另购，如 RH924YA 之类 PS pack 或 自带 PS）
• 材质 / 防护：阻燃聚碳酸酯底座 + 铝背板散热条，防护等级 IP20（柜内安装）
• 工作温度：-20℃～＋60℃（存储 -40℃～＋85℃），相对湿度 5%–95% RH 非冷凝
• 物理尺寸(约)：280 mm(L) × 100 mm(W) × 60 mm(H)（含夹扣），重≈0.5 kg
• 生命周期状态： 系列整体 Mature/Active Support，RH924YF 基座新件可订，交期偶有波动
• 注意：RH924YF 是机械基座非电子件——它无序列号、无固件、不需下装组态。现场故障模式多为 DIN 卡扣断裂、端子螺丝滑丝或背板铜排氧化接触不良，极少整体失效但属安装基础件。

产品介绍

（采用 E 维护者视角​ 切入）

现场实测发现有人把 FBM 接触不良全怪卡件，最后查出是 基座背板 24V 汇流排螺钉压线松脱——DIN 基座虽”只是个槽”但它是所有 FBM 取电的唯一路径， 也得靠它。碰过扩建项目 站因基座端子排批次不同（带/不带熔丝）导致原设计熔丝规格不合拍，多跑一趟补件。 定位很简单： DIN 控制站的”脊椎”，卡住 FCP 和 FBM、引 24VDC 进背板、接地汇总——没它 FBM 连电都上不去。

从供应链看这是纯机械/配电件 MTBF 极高，归入 C 类（非电子易损），但新改扩建或整站迁移时若缺基座整个 站装不了。建议按 ABC 入 C+——不强制每站备一件，但全厂至少备 1 件未开封作安装备用或应急替换（特别当现场 DIN 卡扣曾断裂过），新项目按 站数正常申购不需额外囤货除非交期告知 >8 周。

应用场景与库存策略

异常极少发生，表现多为”整站 FBM+FCP 全部失电（PWR 灯灭）”——先查外来 24VDC 及基座电源螺钉压接线、接地线，再量背板汇流排电压。若 DIN 卡扣断裂致模块下垂接触不良可临时扎带固定，严重时效替换基座（需停电拔出所有 FBM 及 FCP——建议计划窗口做）。

• 炼油/化工/电力 I/A Series 新改扩建​ — FCP270/ DIN 控制站安装基座｜非它不可因 专配 DIN 基座不向下兼容老 19″ 架｜建议：新项目按站数正常申购；存量装置全厂共享 1 件冷备防卡扣断裂或端子损坏
• 海上平台/高震区​ — DIN 轨振动致卡扣疲劳｜非它不可因原厂唯一匹配件｜
• 老厂 I/A Series 19″ 机架用户问此号​ — 核实是否要 P0916RB（FBM 端子底座）而非 ｜

真实案例：某沿海炼厂扩建新增 站，仓库发料 基座端子排为无熔丝版（原设计图要求带熔丝 P/N 不同），现场临时并接外置熔丝端子后完成——但安装时发现其中一件基座 DIN 卡簧出厂微裂（插拔 时弹开），因全厂无备件等供应商补寄延误开工 4 小时。事后制度规定： 新改扩建按”每 5 站备 1 件 基座”建缓冲库存，到货全检 DIN 卡扣弹性及端子扭矩。
