描述
产品详情

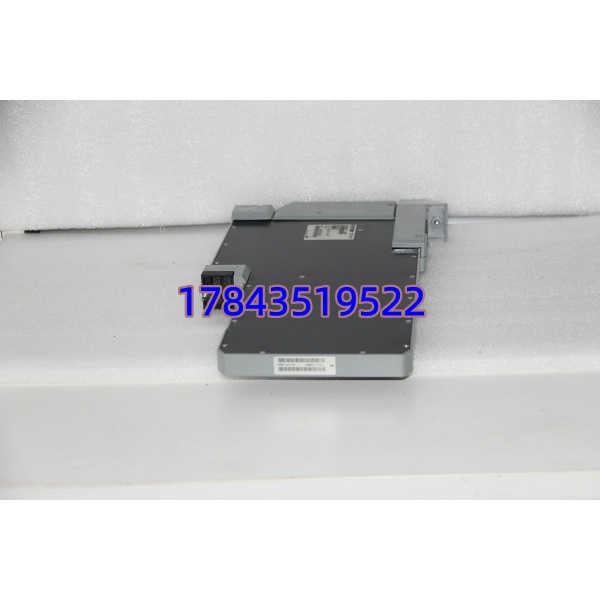

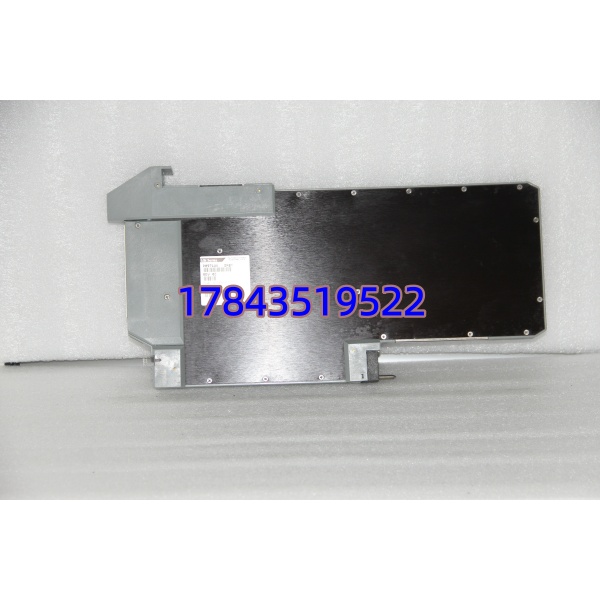

· 型号：P0971WV
· 品牌：FOXBORO（现属 Schneider Electric）
· 系列：I/A Series DCS — DNBT（Dual NodeBus Terminator/Interface Module）
规格参数
- 产品类型：DNBT 双节点总线通信模块（Intelligent Communications Module）
- 适用系统：Foxboro I/A Series — CP60/CP70/FCP270/FCP280 控制机架
- 主要功能：NodeBus 冗余通信桥接；部分固件版本支持 Profibus DP-V0/V1 主站（以实物手册为准）
- 背板接口：I/A Series 标准 96 针 DIN 背板连接器
- 通信接口：2× NodeBus（RJ45 或 BNC 同轴，依硬件版本），部分版本带 DB9 Profibus RS-485
- 供电方式：由机架背板提供 +5 VDC（典型功耗 < 5 W，需核对具体 REV）
- 隔离电压：Profibus 侧与系统背板 ≥ 500 VDC 光耦隔离（DNBT Profibus 版本）
- 通信速率：NodeBus 2 Mbps；Profibus DP 9.6 kbps～12 Mbps 可设
- 冗余特性：支持双模块 1:1 热备（通过同步电缆），切换对从站透明

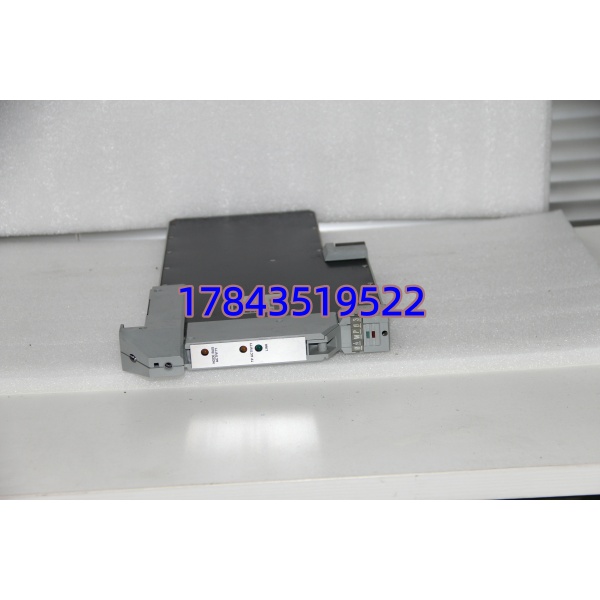

- 前面板指示：PWR（电源）、RUN（运行）、COMM（通信）、FLT/ERR（故障）LED
- 热插拔：支持在线插拔（系统需配置允许，插拔时有短暂自检）
- 工作环境：0～+60℃，5%～95% RH 无凝露
- 安装：标准 I/A Series 控制机架/基座，DIN 导轨兼容底座
- 认证：CE / UL 61010-1/ IEC 61326 EMC（以实物铭牌为准）
- 物理尺寸：约 176×64×25 mm（模块本体），重 ≈ 0.2 kg
产品介绍
P0971WV 是 Foxboro I/A Series DCS 里的 DNBT 双节点总线通信模块，插在控制处理器（CP/FCP）机架上，负责把 CP 的内部总线延伸到 NodeBus 网络——连接 AW/WP 操作站、远程 I/O 站（FBM 机架）或其他 CP 节点。高配版本同时内置 Profibus DP 主站 ASIC，让 I/A Series 直接挂 Profibus 从站（变频器、智能阀门定位器、远程 IO），省掉外置网关。
坦白讲，这卡在现场出问题的概率不高，但一旦损坏 NodeBus 通信全断，操作站就”失联”——底层控制还在跑但变成盲操。它的工程价值就是冗余配置下的无缝切换和协议直通能力。买的时候一定核对 REV 后缀（如 P0971WV Rev G/H/J）和固件版本，老 CP 对新 REV 有时挑 F/W，这点常被忽略。
应用场景与行业案例
我在现场最头疼的就是 NodeBus 通讯模块老化导致操作站间歇性掉线，查半天是 DNBT 内部电容老化引起 CRC 误码——这时候必须热换 P0971WV，没备件就只能临时改网络拓扑硬撑。
典型场景：
- 炼油/石化装置控制室——CP 通过 P0971WV 冗余 NodeBus 连接多台 AW70 操作站及远程 FBM 机架，断一路自动切备路，不影响操作。
- 化工厂 Profibus 现场总线集成——I/A Series 直接经 DNBT P0971WV 做 Profibus DP 主站，挂 ABB 传动、Siemens SIPART PS2 定位器，省第三方网关。
- 电厂 DCS 改造/MRO 替换——老 I/A Series 系统 DNBT 寿期末故障，用同 REV 全新或测试 OK 拆机 原位替换恢复 NodeBus。
- 造纸/水处理多 CP 互联——多台 CP 通过 组建 NodeBus 环/星混合拓扑，实现跨控制器数据订阅。
真实案例：华东某 PX 装置，夜班 DCS 操作站突然报”NodeBus B 超时”，部分流程图变灰但控制未停。查 CP 机架——左侧 RUN 灯灭、ERR 闪红，重启无效，判断模块内部电源电路挂了。正好柜顶备件盒有一块 Rev J（与原先 Rev H 同代兼容），确认 CP 固件支持后直接热拔旧模块、插入新卡——约 40 秒 NodeBus 重建，操作站全部恢复正常。老师傅说这卡十年不坏，坏了没备件能让人冒冷汗一整晚。
常见问题解答 (FAQ)
A：支持在线插拔，但建议先在软件里确认该 NodeBus 链路有冗余（另一块 DNBT 正常在线）。如果它是唯一通信路径，拔出后操作站立即失联。拔之前看一眼 RUN 灯状态和系统报警，插回后等 RUN 常亮、COMM 闪烁再确认。
A：优先找同 REV 等级（或明确向下兼容的较新 REV，需核对 CP Firmware Release Note）全新库存或测试 OK 拆机件。不能直接用 FCM/FBM 系列替代。极端情况可评估升级为 FCP280 + 新型通讯模块，但这涉及组态迁移，不是简单换卡。
A：通常不需要重新下装 CP 逻辑。DNBT 靠 CP 自动识别槽位。有一点要注意——如果原系统绑定了特定固件版本的 DNBT，换上的新模块 REV 过低可能不被识别，过高某些老 CP 固件也不支持，装上前先比 REV 号。
A： 通常是 DNBT（双 NodeBus/Profibus 版）；P0971WN 可能是早期单 NodeBus 或不同接口版本。必须核对您现场原有模块正面丝印完整型号 + REV 后缀，以及 CP 类型（CP60 vs FCP270），不同后缀接口定义和固件可能有差异，混用起不来。
Q：如何鉴别全新/翻新和假货？
A：看 Foxboro 激光刻印深度和字体（假货偏粗糙）、铝壳体阳极氧化质感、背面 PCB 焊点光泽（拆机件有轻微老化痕迹属正常）。靠谱渠道提供序列号可溯源及上机架通电测试视频。老系统急用可收测试 OK 拆机，但进柜前建议上测试台验 NodeBus Link LED 和通讯握手。
Q：模块前面板 LED 全灭或 ERR 常亮怎么初步判断？
A：全灭先查机架背板 +5 VDC 供电和模块是否插到底（导向销对齐）。ERR 常亮多为固件不匹配或 NodeBus 终端电阻设置错误（部分版本需 DIP 开关设终端），可尝试清空槽位重识别或查 CP 诊断日志。仍不行基本是硬件故障。
