描述
产品详情
· 型号：P0926PA
· 品牌：FOXBORO（施耐德电气旗下）
· 系列：I/A Series DCS — FBM 现场接线端子组件（FTA）
规格参数
- 产品类型：现场接线端子组件（Field Termination Assembly / FTA）
- 完整型号：P0926PA（部分文档亦标注为 SY- 系列编号，如 SY-0399095E 等关联底座）
- 适用 FBM 模块：FBM201（4–20mA AI）、FBM202（±10V AI）、FBM203（RTD AI）、FBM207（DI）、FBM208（DO）等 200 系列模块（具体以 FBM 手册为准）
- 端子类型：弹簧压力端子或螺钉端子（依具体版本，P0926PA 常见为弹簧端子）
- 通道数/端子排数：高密度多排布局（具体通道数需核对旧件实物——P0926 系列常见 16–32 通道变体）
- 接线容量：每端子适配 AWG 22–14（0.3–2.5 mm²），实心/绞合线均可
- 额定电压：≤ 300V AC/DC
- 额定电流：每端子典型 5–10A（依线径和端子类型）
- 配套电缆：预装扁平电缆（Ribbon Cable）连接 FBM 模块背部 IDC 连接器（常见 20–50 针，依 FBM 型号）
- 冗余接线支持：部分版本支持双 FTA 冗余接线（1:1 模块冗余时两根电缆分别进两个 FTA）
- 屏蔽层处理：含专用屏蔽接地端子排（侧边或独立排），支持单端/双端屏蔽接地
- 安装方式：螺钉固定于控制柜内 DIN 导轨或安装板（配有安装孔位和导轨卡扣）
- 配套底座：部分版本需配合 FBM 底座（Base Assembly，如 SY-0399095E 系列）使用
- 材质：阻燃尼龙端子座（UL 94 V-0）+ 镀锡铜导体
- 工作温度：-20°C 至 +70°C（部分资料标 -40°C 启动，以铭牌为准）
- 存储温度：-40°C 至 +85°C
- 湿度：5%–95% RH（非冷凝）
- 防护等级：IP20（控制柜内安装），部分版本带透明防护罩（IP54 等效）
- 认证：CE、UL 508、CSA C22.2、EN 61010-1
- 供货状态：部分版本已停产/Last Time Buy，市场以全新库存（NOS）和拆机测试良品流通
产品介绍

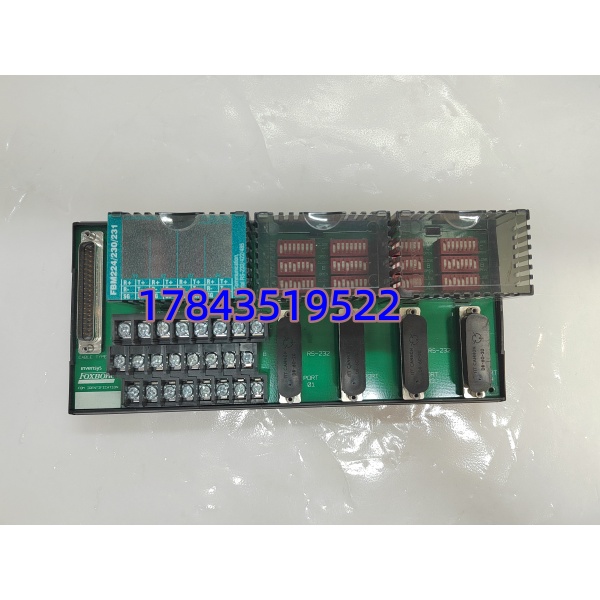

P0926PA 是 FOXBORO I/A Series DCS 的现场接线端子组件（FTA）——它本身不带任何电子元器件，就是一块带多排端子排的接线板。现场来的 4–20mA 变送器信号、热电偶/RTD、开关量、电磁阀控制线全部先接到 P0926PA 上，再通过预装的扁平电缆（Ribbon Cable）送 FBM 模块处理。它的核心价值是把”现场侧”和”电子侧”物理分离——换 FBM 模块不用动现场线，换 FTA 也不用碰 FBM，维护互不干扰。
坦白讲，FTA 是 DCS 系统里最容易被忽视但故障率不低的环节。问题主要是：弹簧端子疲劳导致接触电阻升高（AI 值漂移）、振动环境端子松脱、端子排过载烧蚀。我在现场见过最典型的就是催化装置高温区 P0926PA 弹簧端子用 15 年后弹性衰减，4–20mA 信号偶尔跳变——查 FBM 没问题，查变送器没问题，最后发现是 FTA 端子接触不良。换 FTA 半小时搞定（断电 → 拆扁平电缆 → 拆旧 FTA → 装新 FTA → 按扭矩接线 → 插回电缆），但找到问题花了一天。有一点要注意：（不同 FBM 的背部连接器针数和信号定义不同），买前拍旧 FTA 正反面照片（含端子排布局和电缆接头类型）核对。
应用场景与行业案例
我在现场遇到过最折腾人的故障：炼油厂常减压装置 #3 塔底液位回路（4–20mA）每天下午 2–3 点准时”跳一下”——LDC 曲线上偶尔出现 0–3% 的毛刺。查变送器正常、FBM201 通道测试正常、电缆绝缘 OK。最后用热成像发现 对应端子排下午温度比周围高 8°C（太阳晒到柜子那面墙），弹簧端子热胀后接触电阻升高导致信号毛刺。换了 FTA、给柜子加了遮阳板，问题消失。
典型场景：
- 炼油/石化 I/A Series DCS —— 作为 FBM201/FBM202 的现场接线终端，连接常减压/催化/加氢装置的 4–20mA 变送器（压力/温度/流量/液位）
- 火电厂辅机控制（BOP）——FBM207 DI 采集电机运行/故障/就地/远方状态，FTA 端子排汇总现场 DI 信号
- 化工聚合反应釜——FBM203 RTD 输入（Pt100/Pt1000）通过 接入，弹簧端子抗振性能优于螺钉端子
- 海上平台/ offshore —— 高湿度/盐雾环境 FTA 端子腐蚀，定期轮换更换（5–8 年周期）
真实案例：
华东某 500kt/a 丙烯腈装置，大修期间做 I/O 通道校准时发现 #2 反应器温度回路（FBM203 + ）校准曲线非线性——同一根 Pt100 在不同温度下读数偏差不一致。拆 FTA 发现第 3 排端子座有细微裂纹（长期热循环疲劳），导致接触电阻随温度变化。趁大修窗口更换 （断电 → 标记 24 根信号线 → 拆扁平电缆 → 换 FTA → 按扭矩接线 → 插回电缆），45 分钟完成。仪表主管说：”FTA 是最便宜的备件，但也是最容易忘的——该写进五年 MRO 轮换计划。”
