描述
产品详情

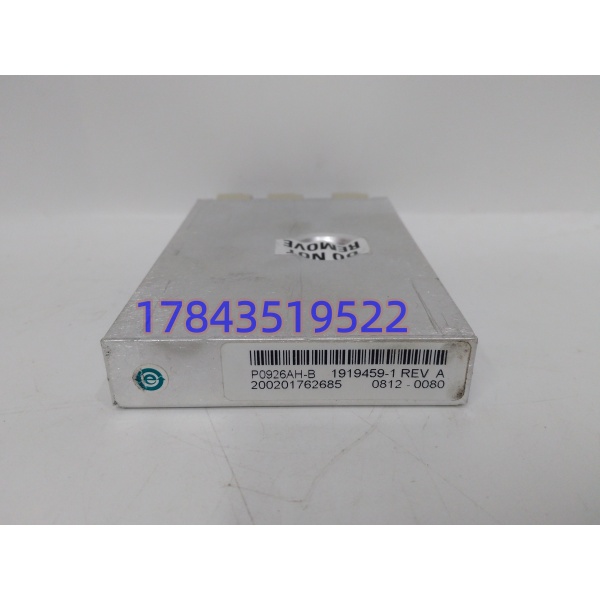

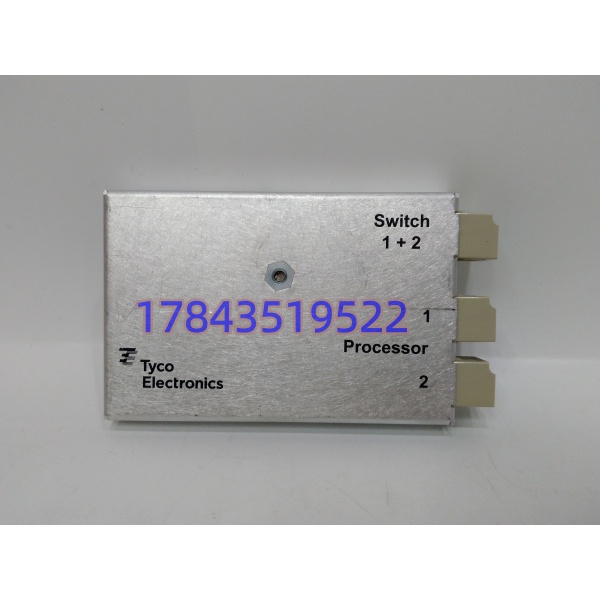

· 型号：P0926AH-B
· 品牌：FOXBORO
· 系列：I/A Series 光纤互连组件
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 被动多模光纤分路器组件 | 非电子模块，无 PCB 主控 |
| 原厂装配图 | 1919077-X Rev X（TE Connectivity 代工） | Foxboro P/N P0926AH 对应 TE P/N 1919077-I |
| 光纤类型 | 多模 62.5/125 µm | 不兼容单模 9/125，混插损耗剧增 |

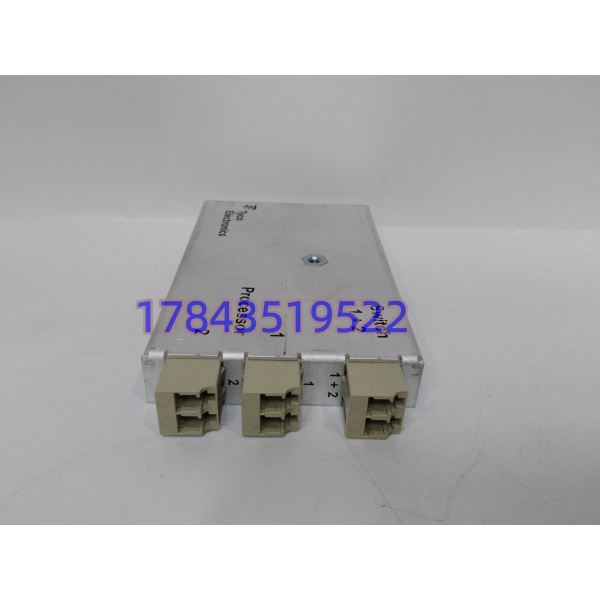

| 接口形式 | LC 耦合器（多工位） | 内部 1-to-A / 1-to-B 分路矩阵 |
| 工作波长 | 1300 nm 标称（兼容 850 nm） | @1300nm 标插入损耗 |
| 插入损耗 | ≤4.5 dB/路（EIA 455 FOTP-34A Method B2） | 流通页写的 0.5dB 是 SC 接头理想值，非本件实测 |
| 回波损耗 | ≥50 dB（流通资料参考） | 以原厂测试卡为准 |
| 壳体材质 | 铝合金 5052-H32，16GA，Surtec 650 处理 | MIL-DTL-5541 Class 1A 防腐 |
| 防护等级 | IEC 60529 IP67 壳体 | 防尘防水，但光纤跳线入口仍怕弯折 |
| 工作温度 | -40 ℃ ~ +85 ℃ | 存储 -55~+90℃ |
| 抗振/冲击 | MIL-STD-810C 方法 501.5 / 501.6 | 海上平台级 |
| EMC | IEC 61000-4-2/3/6 参考 | 被动件实际无辐射，仅结构参考 |
| 合规 | EU 2002/95/EC (RoHS) | 2005 年出品批次 |
| 尺寸/重量 | 约 114×68×17 mm / 390 g | 壁装或小轨装 |
| 状态 | I/A Series 老架构附件，无主动贩售线 | MRO 拆机/库存件为主，无固件无升级 |
产品介绍
从维护者视角看，P0926AH-B 是那种”柜子里没人记得它存在、光环断了才满世界找”的被动件。在某个炼化 I/A Series 改造项目里碰过——CP60 到远端 FBM 链走多模光环，中间用两块 P0926AH-B 做 A/B 双环分支；某次夜间一条环报”optical degrade”，查光功率发现是其中一块分路器 LC 耦合器簧片疲劳，插入损耗从 3.1dB 漂到 5.8dB，没断但把冗余裕度吃光了。这种件没有 LED、没有诊断字节，示波器也帮不上忙，只能拿光功率计逐段打。
严格来说，它只在 62.5/125µm 多模、LC 接口、Foxboro 原光环拓扑下是原配；现在新建装置都走单模 9/125 + 工业以太网交换机，这玩意儿已经没有”向上兼容”一说。TCO 算下来，一件 MRO 价 2500-5500 块（看全新还是拆机），换来的是老 I/A 光环不必为它重做熔纤改造——后者要停控制站、请熔纤队、重测环裕度，单次入场费都比十件分路器贵。留 1 件同 Rev 冷备，是老 Foxboro 柜最便宜的保险。
应用场景与库存策略
光无源件最阴险的失效不是断，是”半死”——损耗缓变、冗余还在但其实已无裕度，哪天温度变化或轻微振动就让环倒备。采购周期上，原厂早不单列此件，MRO 喊”现货”常是拆机件，Rev X 和 Rev W 内部耦合器矩阵略有差异，混用不是不行但别指望完全对称。
- 石化 I/A Series 控制站光环：CP 到 FBM 远端柜多模光分支 → 非它不可因原柜熔纤终端盒按 LC 矩阵预留 → 建议每对冗余环留 1 件同 Rev（B 后缀）冷备（归 B 类，但停机影响面按 A 类对待）。
- 海上平台 I/A 老系统：盐雾+振动环境，LC 耦合器簧片疲劳率高于陆上 3 倍 → 建议供应商代管 1 件 + 现场 1 件拆机校验件。
- 水务/水泥辅线 I/A：若已改单模工业交换机，P0926AH-B 无备件意义 → BOM 清理，出库。
- 混合拓扑陷阱：有人想用现代 SC 单模分路器”替”它 → 62.5/125 多模光打到单模分路器损耗直接 10dB+，环必崩 → 别替，只做同型号备。
- 无人值守站：光环断了要等人进场 → 安全库存 = 1 件 Buffer（无 lead time 概念，因无原厂续供）。
真实案例：2021 年东部某芳烃装置，I/A Series 三机组润滑油站 FBM 链走双多模光环，中间两处 P0926AH-B 分支。梅雨季夜间 B 环 optical degrade，操作工切 A 环运行；维保拿光功率计打，发现西侧分路器 @1300nm 损耗 6.2dB（出厂卡 3.4dB），LC 口有凝雾痕。库房零库存，厦门 MRO 调 Rev W 拆机件 48 小时到（Rev 不同但耦合矩阵兼容），替换后环裕度恢复 4.1dB。事后把 P0926AH-B 从”杂项附件”提级，按双环各锁 1 件 Rev B 库存新货（共 2 件），并把所有在网分路器损耗值建档每半年复测。那次切环虽未停机，但润滑油站若真失联，机组按 SIS 跳闸损失约 30 万。
