描述
产品详情

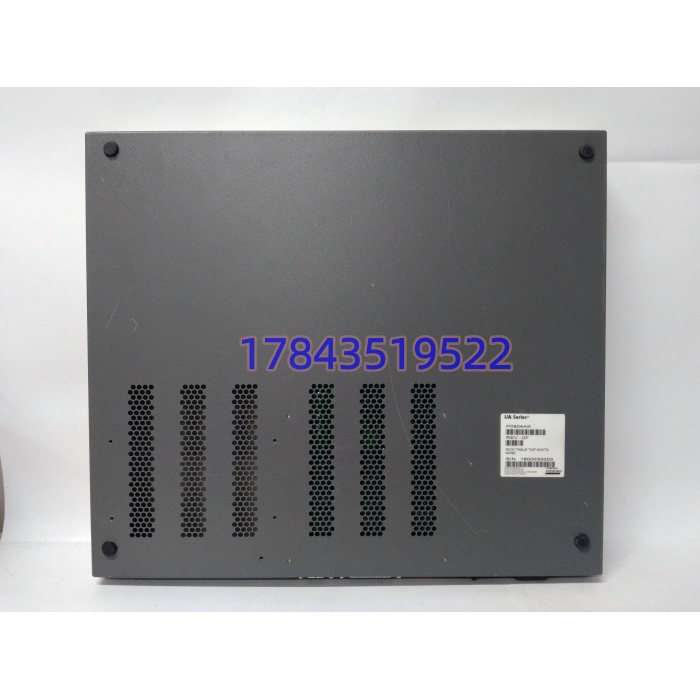

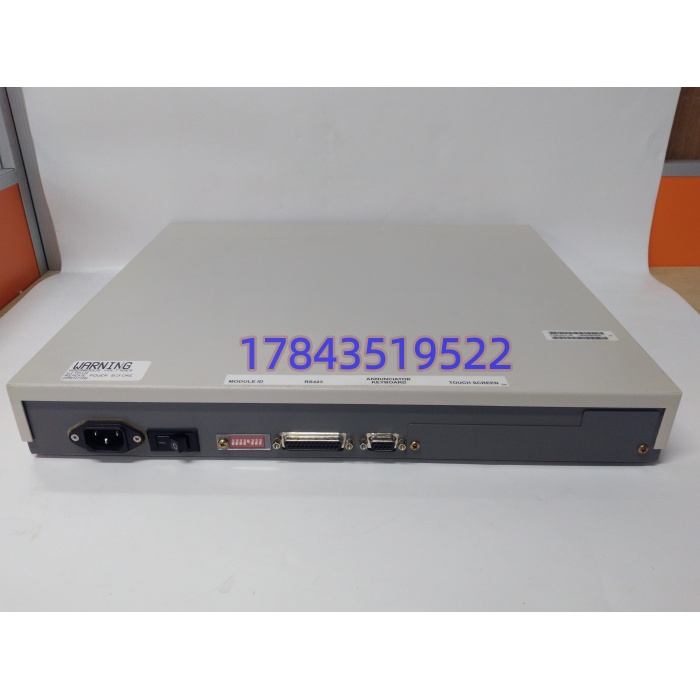

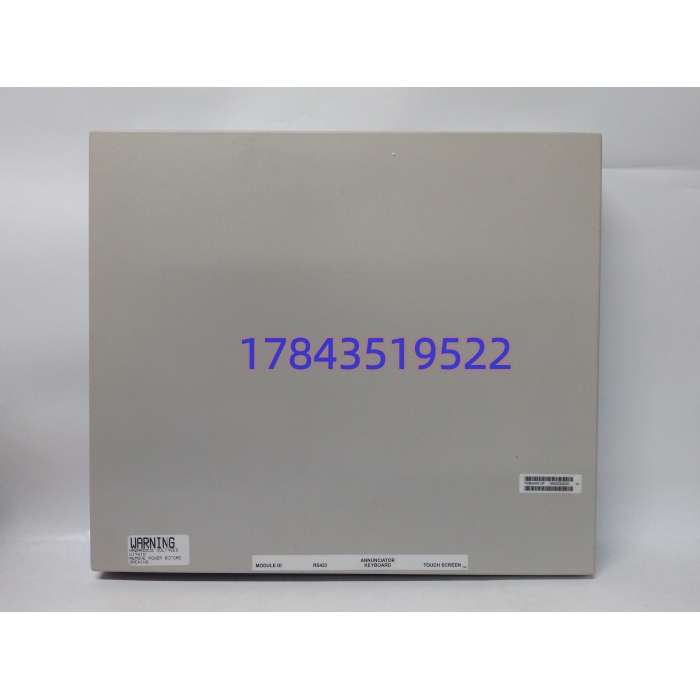

· 型号：P0904AK
· 品牌：FOXBORO（福克斯波罗，现 Schneider Electric）
· 系列：I/A Series DCS（GCIO 底座）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | GCIO 通用控制 I/O 接口底座（非 FBM 量卡，非 CPU） |
| 槽位数量 | 8 个标准 FBM 插槽（背板连 Node Bus 与 24 VDC 配电） |
| 适用 FBM | FBM207 / FBM214 / FBM218 / FBM242 等 I/A Series 现场总线模块 |
| 供电输入 | 外部 24 VDC（允许 ±15% 波动，典型 2 A 级总给电） |
| 背板输出 | 向各 FBM 供 24 VDC 及节点总线差分信号 |
| 通信面 | 2×10/100 Mbps RJ45（Node Bus over Ethernet，非普通办公交换） |
| 安装形态 | 桌面放置或机柜螺栓固定，不支持 DIN 导轨单卡直插 |
| 物理尺寸 | 约 195 mm × 175 mm × 55 mm |
| 重量 | 约 3 kg（空底座，满配 FBM 视卡重叠加） |
| 工作温度 | 0°C 至 +60°C（控柜内，非户外直装） |
| 隔离与 EMC | 通道组间变压器耦合，参照 IEC 61000-6-2 工业四级 |
| 诊断指示 | 前面板 OK / Fault / 各口 Link-Act，配合 I/A Composer 读错误计数 |
| 冗余支持 | 配合双 P0904AK 加 FCP270 可组控制冗余，单底座本身无主备切换 |
| 热插拔 | 所插 FBM 支持带电更换，但拔 P0904AK 本体必须断 24 VDC 外供 |
产品介绍
半夜 I/A Series 机柜里 8 块 FBM 同时掉通信，查到是 GCIO 底座背板铜箔老化供电跌落——这种事在运行十五年的炼化老装置上不是新闻。P0904AK 就是 Foxboro 给 I/A Series 配的那块 8 槽 GCIO 接口底座，本身不跑控制策略，干的是把外部 24 VDC 劈成八路稳电、把 Node Bus 以太网差分信号分到每块 FBM 的脏活。现场把它当“带电源的 FBM 托盘”理解最准。
选原装 P0904AK 而不是第三方浇铸仿壳，差异不在外观而在背板终端匹配：I/A 的 Node Bus 是 100 Ω 差分以太网变种，仿底座终端电阻和感性回授一偏，挂满 8 块 FBM207 时偶发帧碰撞，AMS 里看得到“segment retransmit”但查不到具体卡。某个乙烯装置 2021 年大修换了三块库存 P0904AK，老底座拆开背板电容漏液，新件连续三个检修周期零通信复位。严格来说它只认 Foxboro 原厂 FBM 针位定义，拿它当普通 19″ 欧式插座接西门子 ET200 不现实——背板不是 Profinet。
替换与升级建议
- 直接替换： ↔ P0904AL（同代 GCIO 底座，AL 多为长尾修订/区域供货变体，槽位定义与 24 VDC 配电一致，零改线，固件无关）
- 直接替换（同系前期）： ↔ 早期 P0904AJ / P0904AH（I/A Series GCIO 桌面底座家族，FBM 针位兼容，仅前面板丝印与端子罩微调）
- 软件兼容（需改配置）： → 机架式 GCIO 底板（如嵌进标准 19″ I/A 机架的背板组件），需改控制室布局、重走 24 VDC 熔断分配，Control Builder 里重绑 Node Bus 地址，工作量约 1 人日
- 硬件不兼容： → FCP270（现场控制处理器，是插在 GCIO 上的主控不是底座）； → FBM207（量卡插进底座的，反过来装物理上就错位）
- 常见选型误区：搜 会撞出“AI 模拟量 8 通道模块”“PWM 控制卡”“CompactLogix 桌面模块”等张冠李戴页面，那些是电商抄参数串词。真 本体无 AI/AO 通道、无接线端子排，只有 8 个 FBM 插槽+外供 24 VDC 端子+双 RJ45。
