描述
产品详情

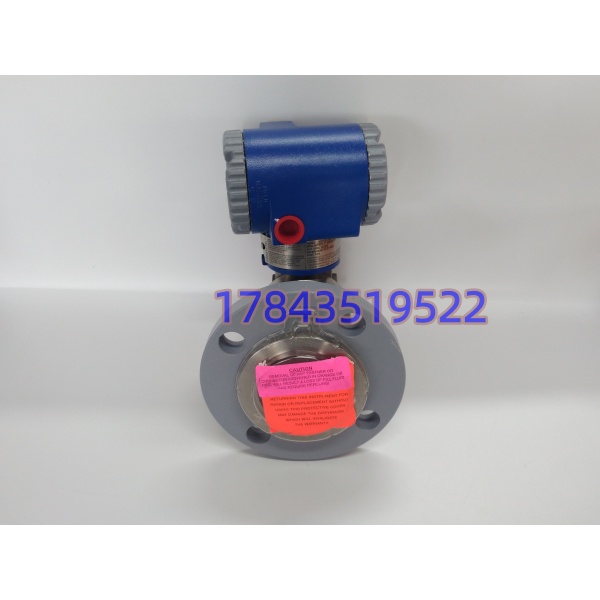

· 型号：IDP10-AF1C01F（PSFLT-B2S0151 为同包过程连接/选型前缀）
· 品牌：Foxboro
· 系列：I/A Series → IDP10
技术参数
- 测量原理：硅应变计（Silicon Strain Gauge），两线制
- 过程类型：差压（DP）/ 派生流量、液位
- 校准量程：典型 0-150 psi（0-10 bar），量程比约 10:1（依 URL 限）
- 精度：±0.06% 校准量程（线性，>10% 量程时），数字输出 ±0.05%
- 长期漂移：< ±0.05% URL / 年
- 输出信号：4-20 mA DC 线性，叠加 HART 7（单回路/多点）
- 供电范围：10.5-42 V DC（回路供电）
- 过程连接：1/4 NPT、1/2 NPT、Rc1/4、Rc1/2 可选（AF1 对应特定组合）
- 膜片材质：316L SST 标准，可选哈氏 C、蒙乃尔、钽
- 外壳防护：铸铝环氧喷涂或 316 不锈钢，IP66 / NEMA 4X
- 环境温度：-40°C 至 +85°C（介质温度依密封液，硅油上限约 120℃，氟油更高）
- 防爆认证：FM / CSA / ATEX 本安（Ex ia），SIL2 可选
- 阻尼：0-32 秒软件可调
- 安装：管道/墙面/歧管（manifold）支架，重量约 3.5kg（无接头）/ 4.2kg（带接头）
产品介绍
从场景痛点直入，差压变送器最阴人的不是坏，而是慢漂——IDP10-AF1C01F 在炼油厂高温侧跑个两年，零点漂 0.5% 没人察觉，直到贸易结算差出几吨油。它的定位是 Foxboro I/A Series 里吃差压饭的主力，不像 841GM 液位探头那样专一，也不像 870IT 温度那样被动，IDP10 靠硅应变片在宽温区保持线性，比老式电容式（如 1151）抗振但怕介温超硅油上限。现场实测发现，AF1C01F 这个后缀在炼化装置里多配 直接连接密封（direct connect seal） 而非毛细管，省了油温梯度误差，但对安装同心度要求高，歪 1mm 长期会应力零点漂移。
商业价值上，它的核心差异是HART 7 的多点（multidrop）能力——一条两线回路挂 8 台 IDP10 做阀室远传，省电缆也省 DCS 卡。采购员常踩的坑是把 PSFLT-B2S0151 当成独立滤波电源买（那是第三方渠道误标），实际原厂 BOM 里 PSFLT 前缀是过程连接/过滤组件代码，订单必须写全”PSFLT-B2S0151 IDP10-AF1C01F”才能拿到出厂整体校准件。其交期痛点在于 Foxboro 并入 Schneider 后 进入成熟尾声，原厂新件 8-16 周，市面库存件 1-3 工作日但需重校，严格来说库存超 2 年的硅片需上压力台做 5 点校准再出厂，别信”全新库存免校”。
替换与升级建议
- ✅ 直接替换：同型号 -AF1C01F（含 PSFLT-B2S0151 同配置密封连接）。拆旧装新，HART 下装原量程与阻尼参数，零点就地或手操器调，停机校验约 1 工时。
- ⚠️ 软件兼容（需改配置）：Foxboro -AF1C01F-S1RE（同基型不同认证/密封后缀）或 -D（数字输出版）。硬件安装接口一致，但输出类型（模拟 vs 数字 FoxCom）或密封液不同，需在 DCS 侧确认 AI 卡接收模式，改动约 2 工时，存在量程重映射风险。
- ⚠️ 跨品牌近似替代：Rosemount 3051CD 或 Yokogawa EJX110A。安装法兰若同为 2″ 150RF 可借转换接头，但膜片材质、量程精度、HART DD 文件都得重做，DCS 侧需导新设备描述文件，工程量 4-8 工时起，且贸易级计量需重新检定。
- ❌ 硬件不兼容：把 PSFLT-B2S0151 误解为 ProSoft 24V 电源滤波器去买独立 DIN 导轨件。两者物料归属不同体系，不能互相插槽或串联替代 的过程连接功能，若无原厂同包备件需明示只能依赖库存。
