描述
产品详情

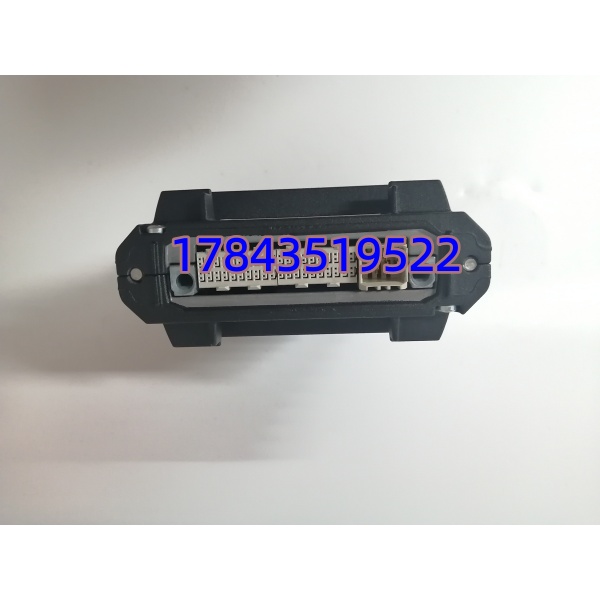

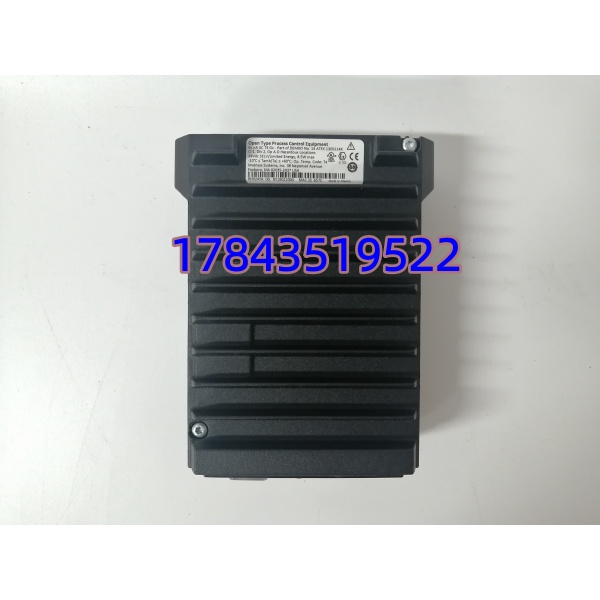

· 型号：FCP280 RH924YA（Foxboro Evo FCP280 Compact Processor，RH924YA=订货号/配置码：标准温/双Mesh/24V DC/无无线）
· 品牌：Foxboro（Invensys → Schneider Electric）
· 系列：I/A Series / Foxboro Evo（Evo = Evolution，替老I/A Series FCP270/Micro-I/A）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | FCP280（Compact Control Processor），订货号RH924YA（YA=config：标准温双Mesh 24V DC base unit，无无线/ZS） |
| 系列归属 | Foxboro Evo / I/A Series DCS（Evo架构替FCP270/FBM老架） |
| 处理器与内存 | 双核1GHz级工业CPU（原厂标“high-performance processor”），512 MB RAM ECC，1 GB Flash（OS+工程+报警日志） |
| 供电与功耗 | 24 V DC（范围18–32 V DC），典型功耗<15 W，反向极性保护，冗余双24V输入（Mesh冗余） |
| 通信接口 | 双千兆以太网Mesh端口（Schneider Mesh协议，冗余控制网），双标准以太网RJ45（Modbus TCP/OPC），可选光纤Mesh（LC多模） |
| I/O能力 | 拖本地FBM（Field Bus Module）via本地背板，或远程Nodebus（同轴/光纤）最多64远程站，最大I/O点需核对/以原厂手册为准 |
| 冗余与热备 | 支持1:1冗余热备（主FCP280+备FCP280），Mesh同步<100ms无扰动，前面STBY黄=备/Run绿=主，可热插拔I/O但CPU本身不断电换需停控制 |
| 安装形式 | DIN导轨独立装（塑料/金属壳IP20），或19英寸机架mount（FCP280机架适配器），四角M4螺钉，端子排后部24V/接地 |

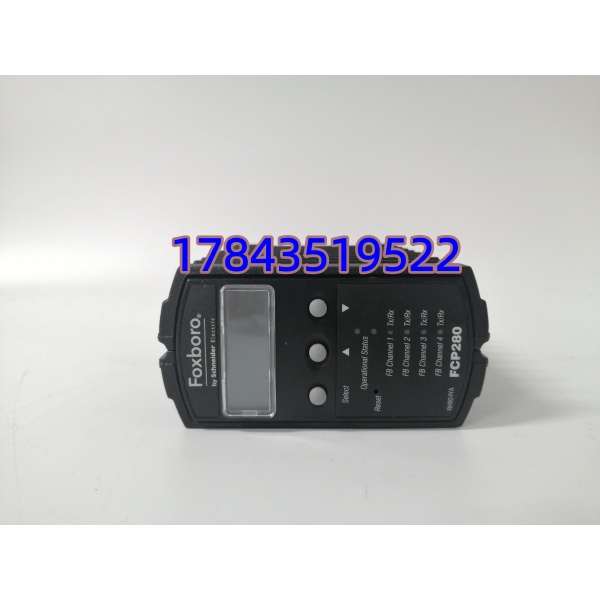

| 诊断LED | 前面PWR绿电源，Run绿运行，Err红故障，Mesh1/Mesh2 Link/Act绿闪，Eth1/Eth2绿闪，STBY黄备机 |
| 工作温度 | –40°C至+70°C（工业宽温Evo标准，化工厂/泵站户外柜），存储–40至+85°C，湿度5–95%非冷凝 |
| 隔离与保护 | 以太网变压器隔1500V AC，Mesh光纤EMI免疫，端子过压/反极性保护，Conformal Coating G3可选（RH924YA基型可能无G3需核对标签） |
| 存储与固ware | Flash存Foxboro Evo OS（v6.x–v7.x），工程下Control Builder，严格来说它只在Evo v6.5以上支持Mesh双千兆（老FCP270单百兆），固ware跨大版需升Control Builder |
| 认证 | CE、UL 508、cUL、IEC 61508 SIL 2（某些版），RoHS，MTBF标称>20万小时（原厂Datasheet） |
| 物理尺寸 | 独立装约130×100×70 mm（DIN壳），机架装约440×135×220 mm（19寸适配器），重量≈0.6 kg独立/1.8 kg机架 |
| 关键备注 | RH924YA是独立装紧凑CPU不是插卡（老FCP270插I/A机架），买时确认要独立DIN装（RH924YA）还是机架装（RH924YB？），Mesh双千兆是Evo标志，老Nodebus同轴仍兼容但需转接 |
产品介绍
从维护者视角切入： 就是Foxboro Evo里那张“户外耐造脑”——替老FCP270/Micro-I/A，做成独立DIN装塑料壳IP20，供24V DC宽温–40至+70°C，直接装泵站/阀室防爆柜里跑控制逻辑，双Mesh千兆上主控Mesh网络冗余，断一根缆不丢控制。现场实测发现，这货头号故障不是CPU死是Mesh口光纤LC头积盐白垢（户外柜）或24V冗余一路断后另一路纹波大引Run闪，中控报“Mesh Comm Loss”整站盲视。严格来说，它只在Evo v6.5以上支持双Mesh千兆（老FCP270单百兆Nodebus，可向下跑Nodebus但Mesh是Evo独有），换时原工程要升Control Builder到v6.x以上，老v5.x工程下到会报“OS mismatch”但可升。作为库存经理，属A类户外控制件：单价一万多，Mesh断=泵站/化工厂阀室盲控非计划停日损十万+安评，原厂进Last-time-buy交期找拆12周，建议户外柜顶留1件冷备做Buffer stock（基型宽温），每12个月上电测Mesh Link闪+冗余切<100ms，别只备老插卡不备独立装户外用。
供应链看，Foxboro→Schneider Evo 早进停产预警新代替Evo 2.0但老装置保产还跑（长输管线/化工厂），二手NOS流转。TCO坑：是独立装基型（YA=标准双Mesh 24V DC），备件kit打包+24V冗余电源（两路空开）+Mesh LC光纤跳线2根+RS-232 null-modem线（前面服务口），单买裸CPU到现场发现24V单路或Mesh光纤断=Comm Loss盲控。ABC分类A类户外，安全库存SS=1件YA宽温测试+1件裸拆轮换，资金占用<一次阀室盲控非计停十万。
应用场景与库存策略
痛点切入：长输油气管线阀室Foxboro Evo用 户外柜，Mesh LC光纤头积盐白垢Comm Loss阀室盲控非计划停输油日损十万+安评，原厂交期停产生物找拆12周第三方翻新品LC头插入损大Mesh断。
典型场景与备货建议：
- 长输油/气管线阀室Evo DCS： 独立装DIN轨24V宽温–40°C，双Mesh上千兆主控室20km，非它不可因为户外宽温+Mesh冗余老不防水/宽温，建议A类设SS=1件YA宽温测试+Mesh LC跳线×2+24V冗余空开，阀室柜顶防潮柜每12个月上电测Mesh Link闪/冗余切<100ms，每年强检LC头无水醇清。
- 化工厂反应釜区Evo控制：盐雾G3需Coating（基型可能无G3要订RH924YC？），建议备1宽温YA+1裸拆轮换（Flash空到现场烧Evo v6.5镜像），Last-time-buy囤2件（一个站1 无冗余CPU，坏=阀室盲控），资金<反应釜SIS瘫废批料损十五万。
- 电厂辅机远程I/O：柜内0–60°C，拖FBM本地，建议由Schneider授权做VMI，kit= +24V冗余电源+Mesh跳线+RS-232线，单买裸没电源/Mesh现场Comm Loss。
- 偏远泵站Evo：物流季冻，BOM展开备成套+24V冗余空开+Mesh LC跳线+RS-232线，按ISA-95不是单件，免到现场发现YA基型无G3盐雾爬电或Mesh口LC not ST。
真实案例：西北输油首站，阀室#3用 （YA宽温–40至+70）户外柜DIN装，大修后启机前中控报“Mesh2 Comm Loss Valve Station 3”，复位三仍Err红Mesh2闪。登柜看LC多模头白盐垢光纤断，清无水醇暂通但头积盐迟早再断。翻柜有裸 无宽温，原厂无。记关停老管线拆套： YA宽温（标“2024-07上电PWR/Run/Mesh双Link闪/冗余切<100ms”），断24V双空开（可热拔CPU但稳妥断），拔旧独立装四角M4（DIN轨夹），装新进DIN拧，接24V冗余两路空开（A/B各独立），Mesh LC跳线新（LC头清无水醇锁防尘帽），上电PWR绿Run绿Mesh1/Mesh2绿闪，主控Mesh同步<100ms，阀远控回来启输油。事后批A类Buffer=1 YA宽温测试+Mesh LC备+24V冗余空开备，邻管线互备，交期够停两次输油季。
