描述
产品详情

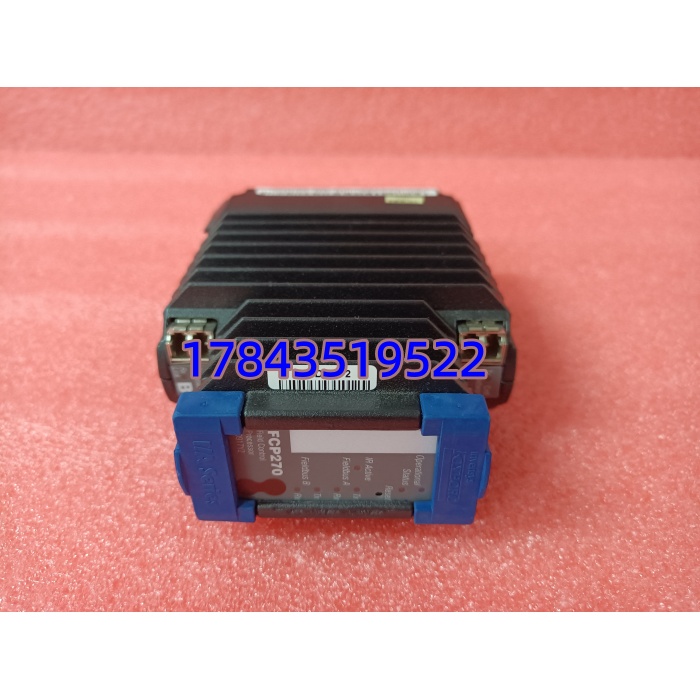

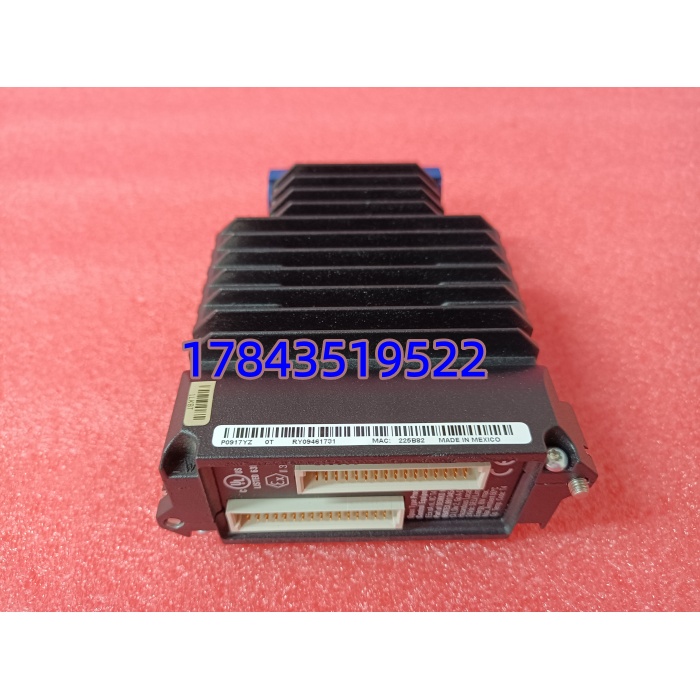

· 型号：FCP270（Part No. P0917YZ）
· 品牌：FOXBORO / Schneider Electric
· 系列：I/A Series Evo — Field Control Processor（FCP）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | FCP270 |
| 订货号(部件号) | P0917YZ |
| 制造商 | Foxboro（现 Schneider Electric Process Automation） |
| 适用系统 | Foxboro I/A Series Evo DCS only（不向下兼容 Legacy I/A 如 CP60/CP80，须确认机架标签含”Evo”） |
| 模块类型 | 现场控制处理器（Field Control Processor），可选单模块或 1:1 冗余对 |
| CPU | 32-bit PowerPC RISC（603e 架构，~266MHz 工业级） |
| 系统内存(SDRAM) | 256 MB（早期批次 16MB，新批次 256MB—采购前确认 FW 兼容性） |
| 非易失存储(Flash/NVRAM) | 128 MB Flash + NVRAM（存放 CP 数据库、控制策略、历史缓存） |
| 供电 | 24 VDC 冗余输入（via 底板 P0917ZA），典型功耗 ≤ 8.5 W/模块 |
| 控制周期 | 可组态 10 ms ～ 10 s（典型用 100～500 ms） |
| FBM 支持能力 | 直连 ≤32 个 200 系列 FBM；加 FEM100 扩展至 ≤128 个 200 系列 FBM；兼容 ≤64 个 100 系列 FBM |
| 现场总线接口 | 2 Mbps / 268 kbps HDLC（FBI200/FBI100），连接 FBM 基座 |
| 控制网络接口 | 2×FTE（Fault Tolerant Ethernet）10/100Base-TX，光纤或铜缆 MESH 环网 |
| 调试口 | 1×RS-232 DB9（本地终端/Modbus RTU 从站） |
| 冗余同步 | 专用同步电缆（P0917YB）连接冗余对，并行位对位匹配，切换时间 <100 ms（无扰动 Bumpless） |
| 所需底板 | P0917ZA（FCP270 专用 Carrier Baseplate），不可与 CP 系列老底板混用 |
| 编程/组态环境 | Foxboro Evo Control Studio / I/A Series Configuration（IEC 61131-3 FB/LD/ST） |
| 工作温度 | 0℃ ～ +60℃（宽温版可达 -20～+60℃，以铭牌为准） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH，非凝露，G3 腐蚀等级 per ISA-S71.04 |
| 防护/机箱 | 压铸铝密封外壳，IP20（柜内），无风扇被动散热 |
| 尺寸(约) | 147(L)×51.5(W)×114(D) mm |
| 重量(约) | 0.60 kg（净重） |
| 认证 | CE / UL / cUL / IEC 61508 SIL 2～SIL 3（依具体应用架构） |
产品介绍
从维护老装置的角度说，FCP270 是整个 Evo 控制站的”大脑”——在某炼化常减压装置 DCS 点检时遇过：B 系冗余 FCP270 亮红灯”Memory Parity Error”，A 系正常接管无扰动，这正是它冗余架构的价值，但那台已运行 11 年电容开始老化，提醒我们它虽皮实但非永寿。一旦双机同故障（柜内短路/浪涌等极端情况）则对应控制区域全部 FBM 失联，调节回路冻结或按 Fail-safe 预设动作，严重时会触发装置局部停机。
FCP270 把控制策略下载到本地执行（分散控制理念），不依赖 AW 工作站在线，支持 IEC 61131-3 多语言组态及 APC 算法嵌入。施耐德已将 划入 Mature 产品线，新件交期曾拉至 12～20 周——从 ABC 分类看应按控制站数量列为 A 类关键 DCS 备件，冗余配置建议至少备 1 块（成对冗余站点可备 1 对或最少 1 块+同步电缆 P0917YB），别等控制站双故障再追货。
应用场景与库存策略
I/A Evo 控制站若完全宕机（双 同时失效或底板故障），对应工艺单元所有闭环调节、顺控步序冻结——多数设计 Fail-safe 输出保位或回撤至安全值，但仍可能造成大幅工况波动甚至装置局部打闸。而 专用底板 P0917ZA 和同步电缆 P0917YB 也建议一并纳入检查范围。
- 炼化/油气处理/电厂 DCS 控制站（Foxboro Evo I/A Series） — 执行 PID/顺控/APC 并管理 FBM 簇 → 无引脚兼容替代(专有底板+固件) → 建议 N 个控制站按 N+1 设冷备件（冗余对站点至少备 1 块+同步电缆 P0917YB，有条件备 1 对），纳入 DCS 年检上电自检。
- 多套相同 Evo 架构装置（同 FW 版本） — 可共享 1 件周转备件，但须签 VMI 或保证 72h 到货；注意 FW 版本一致性要求。
- 计划整体迁移至新世代 DCS（18 个月内） — 暂停增购仅维持现网最低存量至割接。
- 已接 Schneider PCN 标注 Mature / Limited Availability — 建议按”运行控制站数 +1 测试周转件”做 Last-time-buy 核算，早囤成本低得多。
真实案例：
南方某芳烃联合装置 2020 年雷雨季节，#3 控制站 A/B 双 先后因柜顶空调漏水渗进底板短路同时宕机（概率极低但发生了），SOE 显示 FBM 全掉线，装置紧急打至现场手动并局部泄压。因库存无 P0917YZ 只存了 FBM 备件，原厂答复交期 14 周——最终从集团内另一基地借调一块测好件（FW 版本需降级匹配耗时半班）延误恢复约 6 小时，折算产量损失逾 ¥300k。事后将所有 Evo 控制站 +P0917ZA 底板列入 A 类，定存 2 块（不同站 FW 取通用最低版烧录）并每两年做冗余切换演练——DCS 核心控制器的保险，从来不该省。
