产品详情

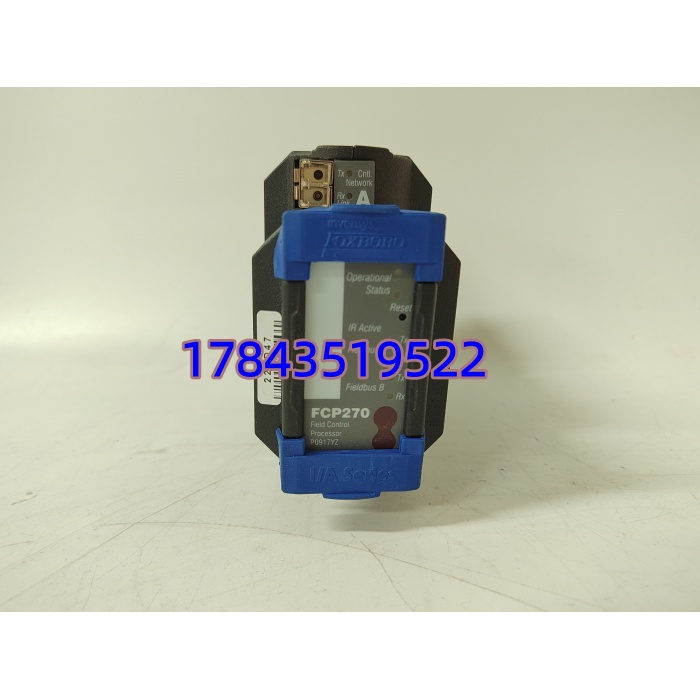

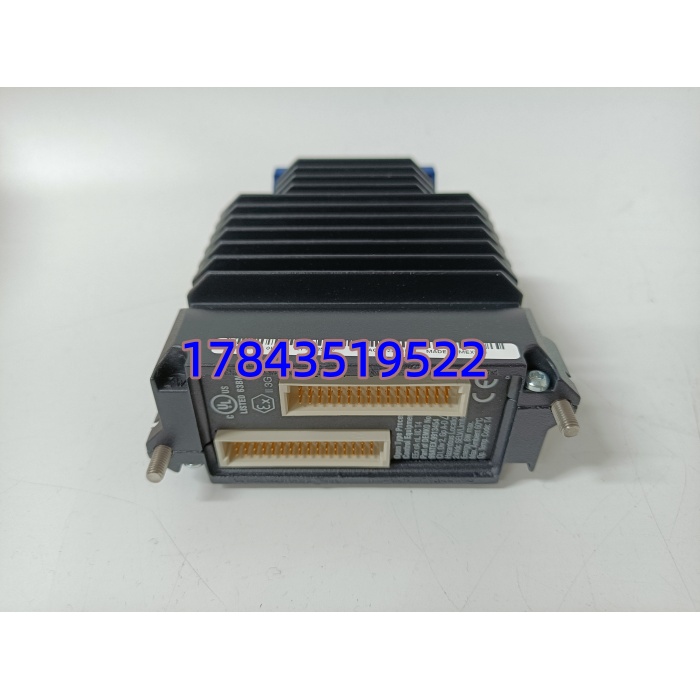

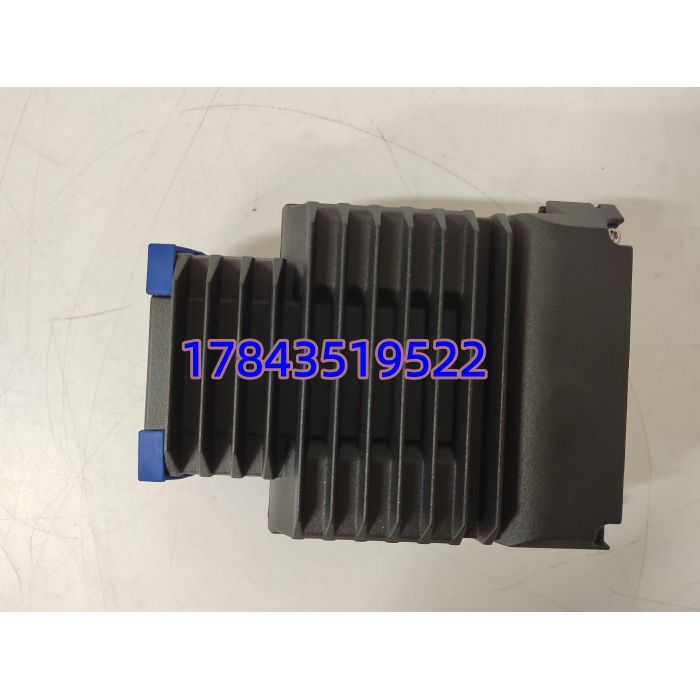

· 型号：FCP270
· 品牌：Foxboro（Schneider Electric，原 Invensys）
· 系列：I/A Series DCS — Field Control Processor 270
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 现场控制处理器模块（Field Control Processor, FCP270） |
| 完整型号 / P/N | FCP270 P0917YZ（单模块非容错版；容错版由两块+P0973/底座构成） |
| 处理器 | PowerPC 603e 32位 RISC，266 MHz（部分文献标433MHz新版内核，依批次） |
| 系统内存（RAM） | 256 MB SDRAM（用于控制数据库、实时数据） |
| 非易失存储（Flash） | 128 MB Flash（存 CP 映像、组态、历史缓存） |
| 供电电压 | 24 V DC（典型 18–32 V DC），支持冗余双路输入 |
| 功耗 | ≤ 8.5 W（单非容错模块，容错对加倍） |
| 控制周期 | 可组态，最快 10 ms（常用 50–500 ms 依工艺） |
| I/O 能力（直连） | 最多 32 个 200 系列 FBM（FBM200/200E/200S） |
| I/O 扩展 | 通过 FEM100 扩至 128 个 200 系 FBM；兼容 ≤64 个 100 系 FBM |
| 现场总线接口 | FBI200 / FBI100 — HDLC 2 Mbps 或 268 Kbps，兼容 100/200 系列 FBM |
| 上层网络接口 | 2× 10/100 Mbps FTE（Fault Tolerant Ethernet，冗余环网）＋1× RS-232（调试/Modbus RTU） |
| 冗余支持 | 支持 1:1 热备（Primary/Secondary），切换 <100 ms 无扰（Bumpless Transfer） |
| 状态指示 | 前面板 LED：RUN、ERR、COMM、SYNC、FBM Status 等 |
| 组态工具兼容 | I/A Series v8.x / Foxboro Evo Control Core Service v9.x+（严格来说需 SCE 版本匹配 CP Image） |
| 时间同步 | 支持 NTP 及可选 GPS 外部时间同步 |
| 工作温度 | 0℃ ～ +60℃（部分宽温版 -20～+60℃，以标签为准） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝，G3 级污染环境适用 |
| 防护等级 | IP20（机柜内）/ 铸铝外壳现场安装版可达 IP54～IP65（依安装盒） |
| 安规认证 | CE、UL、IEC 61508 SIL 2（控制功能） |
| 尺寸（L×W×H） | ≈147 × 51.5 × 114 mm |
| 重量 | ≈0.6 kg（净重） |
产品介绍
在某个炼油厂烷基化装置碰过——FCP270 主模块 NVRAM 电池耗尽导致 CP 映像偶尔校验失败，AW 站报”CP Not Loaded”但 FBM 暂维持最后输出值，运行以为是网络闪断白耗一小时。这东西不是 I/O 卡，它是整个控制站的”中枢神经”：一旦彻底挂掉且无冗余备机，所有挂在该 CP 下的 FBM（模拟量/数字量/回路）全部失电或保持末值（取决于 FBM Fail-Safe 设置），过程控制即刻瘫痪。
FCP270 相对老款 FCP240 的优势是本地大内存和 FBI200 现场总线，能直接挂 200 系 FBM 不需额外通讯卡，压铸铝壳抗 G3 腐蚀适合现场柜直装。施耐德对早期批次已做 EOL Transition 标注，新项目推 Foxboro Evo Compact FCP280，在役 I/A Series 系统躲不开这货。市面流通多为欧美 NOS 及测试合格拆机，采购必要求CP Image 版本声明 + 实际上机架 Sync 冗余对测试或单机引导通过截图。按 ABC 分类——FCP 是 A 类最高优先级，建议每控制站或每 2–3 面同类 CP 备 1 件 Buffer Stock（冗余配置站点可厂级共享 1 件），TCO 算的是一次装置非计划停工损失，不是单块处理器差价。
应用场景与库存策略
故障征兆：RUN LED 灭/闪烁异常、AW 站显示 CP Offline、冗余对 Secondary 无法 Sync、反复报 CP Image Mismatch。单 CP 配置故障 = 该 CP 管辖所有 FBM 失去控制（视 Fail-Safe 设定或保持末值或归零）。
- → 若单 CP 无冗余→建议每控制站备 1 件冷备（Cold Spare）；已配冗余对可按每 3–4 对备 1 件厂级共享，存入防静电袋贴 CP Image 版本标签，每 2 年抽检上电引导验证。
- → 若计划升级 FCP280(Evo)→可只备 1 件过渡，同步推进升级评估（FCP280 需新底座及 Foxboro Evo 授权，非原位 Pin-to-Pin 替补）。
- 现场安装版（独立铸铝盒，非机架式）→ 注意核对是原厂现场安装套件（含端子块/P0973YN 之类）还是柜内底座版，两者机械不互换。
- 二手/翻新件验收→ 索要：① 序列号及 CP Image 版本标签微距照 ② 插回同型底座/冗余对 引导正常 + Sync 成功截图 ③ NVRAM 电池电压 ≥2.8V（或要求换新），拒收外壳严重腐蚀或以太网口氧化件。
真实案例：南方某 PTA 装置，单 （P0917YZ）控制氧化反应器温度/压力串级及进料配比 FBM，某次大修后上电 RUN LED 不亮——NVRAM 老化致 CP Image CRC 校验失败。库房无同 Image 版备件，原厂交期 14 周，临时从兄弟基地借调匹配版本等了 6 天，期间该单元打手动维持降负荷运行。事后按 ABC 归入 A 类——向可靠渠道签 2 件同 CP Image 版本冷备入库（其中 1 件做年度上电引导验证），另推动关键控制站逐步补配第二块 做 1:1 冗余热备。后来另一套芳烃装置同型 CP 遇电源波动损坏，拆封冷备 20 分钟恢复控制。
