产品详情

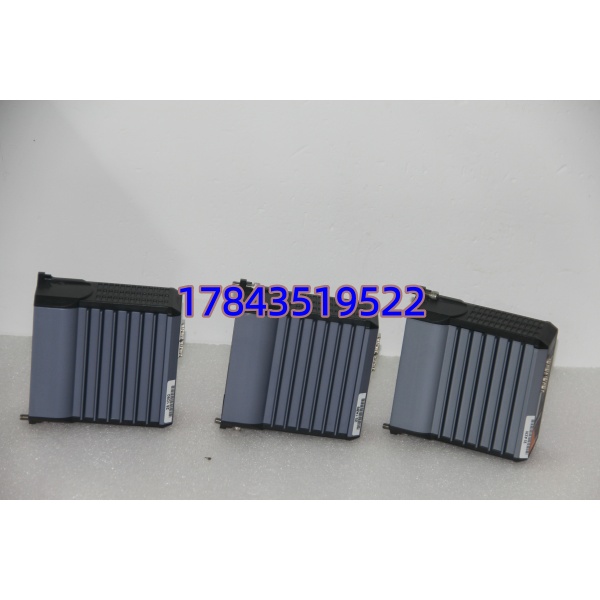

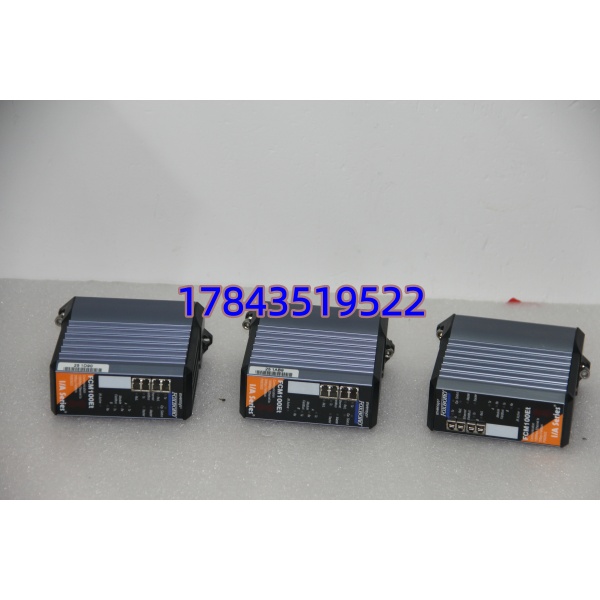

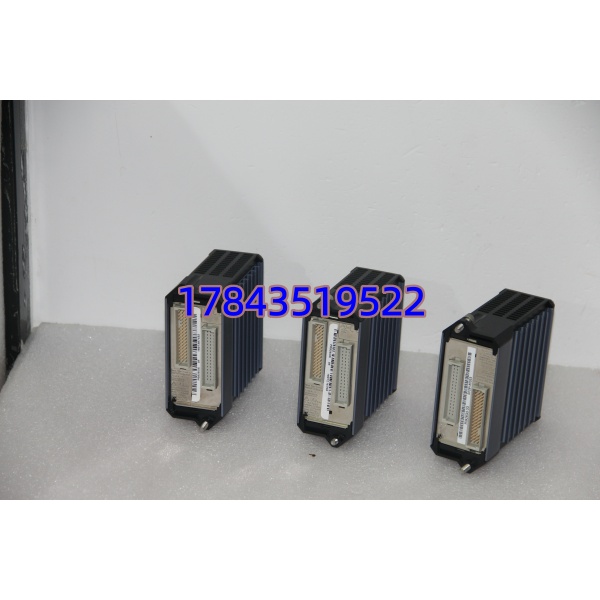

· 型号：FCM100ET（典型订货号 P0926GS，含 TDR/SOE 时标同步；早期 FCM100E 无此功能）
· 品牌：Foxboro（现 Schneider Electric Process Automation）
· 系列：I/A Series DCS — FCM（Fieldbus Communications Module），配合 ZCP270 或 FCP270 使用
规格参数
- 模块类型：现场总线通信模块（Fieldbus Comm. Module），系统节点接口
- 上行接口：10/100Base-TX 以太网 RJ45，连接至 I/A Series 控制处理器（ZCP270 / FCP270）或冗余以太网交换机
- 下行接口：2 Mbps HDLC 现场总线（Module Fieldbus），经背板连接 FBM 模块；双 LC 型多模光纤接口（MMF 62.5/125 μm）用于远距扩展，最远约 2 km
- 冗余方式：支持 Master/Tracker 双模块冗余对（相邻奇/偶槽位），自动故障切换，角色可反转
- FBM 带载能力：单对 FCM100ET 最多驱动 39 块 FBM；单个 ZCP270 最多管理 32 对 FCM（理论 120 FBM，受扫描周期制约）
- SOE 支持：P0926GS（FCM100ET）内置 Time Distribution Receiver（TDR），可接受 GPS UTC 时标脉冲，同步 SOE FBM 至 ±1 ms 精度（FCM100E 无此功能）
- 供电：由 I/A Series 机架背板提供 24 VDC（典型 0.5–0.8 A 功耗，需核对原厂手册）
- 热插拔：支持在线插拔更换（系统运行态），插入后自动从 CP 同步配置
- 诊断：面板 RUN/FAIL/TX/RX LED，模块自诊断上报 CP，支持通信链路断开检测
- 隔离：以太网与现场总线间光电隔离，各端口对系统地隔离（具体耐压值以手册为准）
- 环境：0～+60℃ 工作，-40～+85℃ 存储，5%～95% RH 无凝露，ISA S71.04 G3 防腐涂层
- 安装：FCM 专用机架或 I/A Series 控制站机架 FCM 槽位（通常 Slot 1/2 为冗余对），配对应 Termination Assembly
- 尺寸/重量：约 102×45×104 mm，0.28 kg（铝壳）
- 认证：CE、UL 61010-1（具体后缀视版本，需核对原厂铭牌）
产品介绍
FCM100ET 是 I/A Series DCS 控制站里连接”大脑”和”I/O 手脚”的那块通信网关——上游接 ZCP270/FCP270 的 100 Mbps Ethernet，下游把控制报文转成 2 Mbps HDLC 广播给机架上的 FBM 输入/输出模块，再把现场数据回传给 CP。和早期 FCM100E 比，FCM100ET（P0926GS）多了 SOE 时标同步接收能力，可配合 GPS 时钟给 SOE FBM 打毫秒级时间戳，这对事故追溯很关键。
有一点要注意：FCM100ET 不是普通的以太网网卡，它运行专有 Foxboro 现场总线协议栈，不能当普通交换机模块用。老系统如果是 FCM100E 且没有 SOE 需求可混用，但有 SOE 记录要求的装置建议统一用 。冗余对必须相邻槽位安装并在 ICC 里组态为 Redundant Pair，单模块运行也没问题但无热备。
应用场景与行业案例
半夜 DCS 报”Node Communication Failed”，操作员切不到现场数据——到电子间看 FCM RUN 灯灭 FAIL 闪红，FBM 全部离线。这种时候最揪心的是 SOE 记录中断导致事故无法复盘。 冗余对的意义就在这：主模块挂掉 Tracker 接管，控制扫描不断、SOE 时标继续走，工艺根本没感觉。
- 炼化/乙烯装置控制站：ZCP270 + 冗余对驱动本地 FBM 机架（AI/AO/DI/DO），保证控制扫描连续性和 SOE 时标准确性
- 火电厂 DCS 与 SOE 系统：通过 TDR 接收 GPS 时钟，为 SOE FBM（如 3500 对接或 Foxboro SOE FBM）提供 μs 级同步，用于跳闸事件因果分析
- 大型化工厂分散式 I/O 扩展：利用 光纤接口将 FBM 机架布置在距控制室 1–2 km 外的现场机柜间，规避电磁干扰和长距离铜缆衰减
- 海上平台过程控制：G3 防腐壳体适应高盐雾环境，冗余 FCM 对减少单点故障引发的平台 ESD 误动风险
真实案例：沿海某 LNG 接收站，气化器区控制站 ZCP270 + ×2（P0926GS 冗余对）。夜班主控报”Node 3 Degraded”——到柜间确认 Slot 1 FAIL 红灯（Slot 2 Tracker 已升主运行，FBM 扫描正常，SOE 未中断）。热拔出故障件插入备件，约 20 秒 RUN 灯常绿自动成为新 Tracker，全程未影响气化器调节回路和 SOE 记录。拆旧件回车间读 EEPROM 日志指向内部 PHY 芯片温漂失效。若当初是单 FCM 配置，这趟至少得申请局部停机 reload。
常见问题解答 (FAQ)
支持。确认冗余对里另一块 RUN 绿灯（单模块运行时建议先确认 Node 状态），松开模块前面板螺丝向外拉出，插入新模块推到底锁紧——等待 RUN 常亮（一般 <30 s），CP 自动下发配置。不要同时拔出冗余对两块，会丢 Node 通信。
核心区别是 （P0926GS）支持 SOE Time Sync（TDR 接收 GPS UTC），FCM100E 不支持。两者硬件接口相同、可混插同机架，但若装置有 SOE 时标精度要求须用 。冗余对建议两块同为 ET 或同为 E，避免混用造成时统异常。
配合 用于 Classic I/A Series 架构。FCP280（Foxboro Evo）采用不同节点架构（通常直接 1 GbE 连接 FBM 或通过 FBM 现场总线适配器）， 不直接用于 FCP280 节点——具体以 Schneider 兼容性矩阵为准，老系统升级 Evo 时需重新评估通信架构。
Q4：程序或组态会丢吗？换模块需要重新下载？
不会。 是通信网关，组态和数据库存在 /CP 里。换同型号模块后背板自动同步，无需重新下装。若改成冗余对需在原 ICC 里组态 Redundant Pair 并下装一次。
Q5：停产了吗？买不到新件怎么办？
（P0926GS）在 I/A Series 经典平台仍属可订物料但部分老后缀调整，新订对应现行部件号需核对 Schneider 物料表。老项目保备件可采购测试合格二手/翻新件。完全 EOL 时考虑整套控制站升级（+FCM→FCP280 架构），不建议单独跨代硬替。
