产品详情

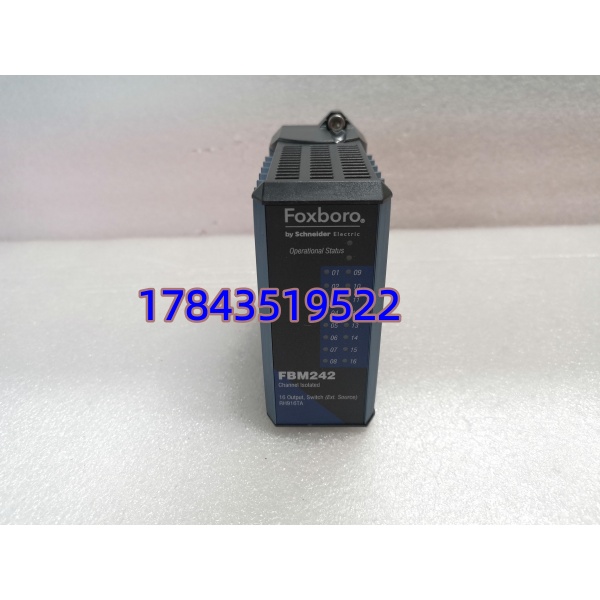

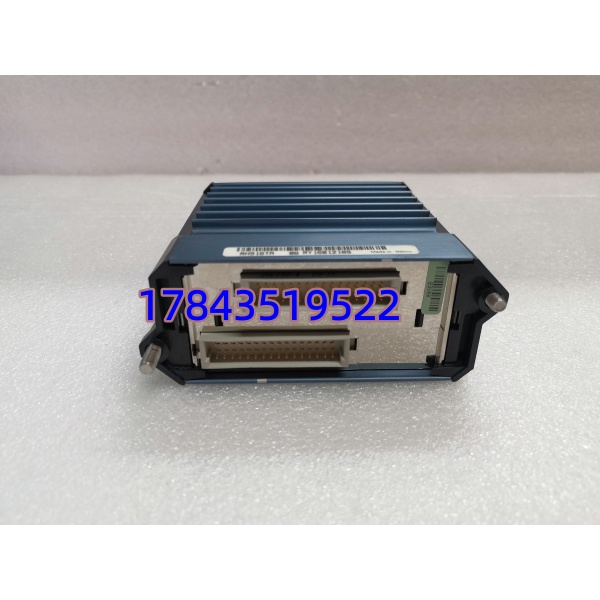

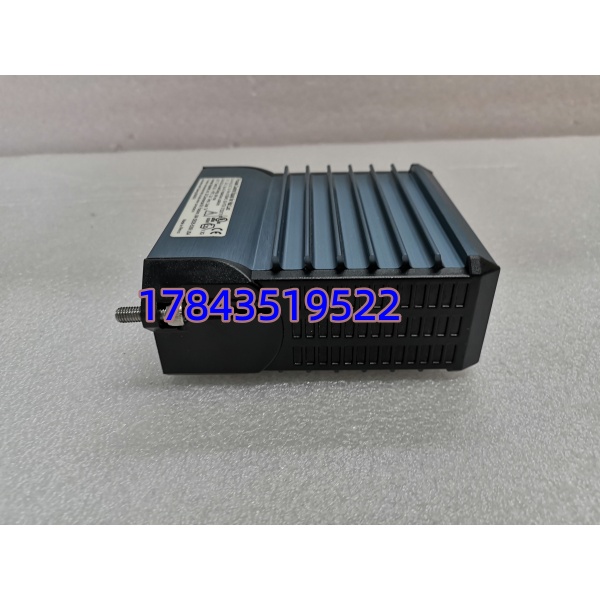

· 型号：FBM242 RH916TA（FBM242 系列，P/N 常标 P0916TA / P0926GH）
· 品牌：Foxboro / Schneider Electric
· 系列：I/A Series DCS — FBM 200 Compact 系列现场总线模块
规格参数
- 产品型号：FBM242 RH916TA（16-Channel Discrete Output, Externally Sourced）
- 制造商：Foxboro（Schneider Electric）
- 输出通道：16 路独立离散量输出，每通道与其他通道及系统地电气隔离
- 输出类型：固态开关（外部励磁源供电，非模块内部电源输出）
- 兼容负载电压：DC 15–60 V / 120 V AC / 125 V DC / 240 V AC
- 每通道额定负载电流：2 A @ 60 V DC（典型最大值 2.25 A），0.5 A @ 240 V AC
- 浪涌耐受：8 A 最大，持续 20 ms @ 30℃
- 通态压降：≤ 0.2 V @ 2.25 A
- 断态漏电流：≤ 0.1 mA
- 模块自身供电：24 V DC（冗余输入，+5% / -10%），来自 I/A Series 背板
- 模块功耗：≤ 3 W（无负载），最大散热约 6.5 W（全通道 1.5 A 负载）
- 开关响应时间：≤ 1 ms（开/关）
- 通信接口：2 Mbps 冗余模块现场总线，与 FCM（Fieldbus Communications Module）或 FCP 通信
- 状态指示：前面板 LED — MODULE OK、COM OK、各通道 ON/OFF 指示
- 故障安全：支持软件配置 Fail-Safe（保持/强制断开/强制闭合）
- 本地逻辑：模块内可执行简易梯形图（Ladder Logic），减轻 CP 负荷
- 配套端子组件（TA）：需配 Foxboro 专用 TA（如 RH916 系列端子排组件），带熔丝/限流可选
- 安装方式：插入 I/A Series FBM 标准/Compact 机架，支持热插拔（带电更换）
- 工作温度：-20 ℃ ～ +70 ℃（模块本体；端子组件 PVC 版 ≤ +50℃）
- 相对湿度：5 % ～ 95 % RH（非凝露），符合 ISA S71.04 G3级（严酷环境）
- 尺寸（约）：104 × 45 × 114 mm（L×W×H）
- 质量：≈ 0.28 kg
- 认证：CE、UL 508、IEC 61131-2
产品介绍
FBM242 RH916TA 是 Foxboro I/A Series DCS 里经典的 16 路数字量输出卡，特点是输出侧由现场外部电源（15–60V DC 或 AC 120/240V）励磁，模块本身只做固态开关动作——这意味着你可以同一块卡混驱 24V DC 电磁阀和 120V AC 接触器线圈（分组接不同外部电源），不用分 DI/DO 卡类型。16 个通道各自光电隔离，某路负载短路不影响邻路，这点比共端分组隔离的卡件靠谱。
有一点要注意：FBM242 不含内置熔丝，现场接线必须通过配套的 TA（Termination Assembly）加分熔丝或限流电阻，否则负载短路可能烧通道。另外它走的是 Foxboro 专有 2Mbps 现场总线，插不进普通 PLC 机架。换件时直接拔旧板插新板，CP 自动重装载组态，不停机换（热插拔）是它设计时就有的能力——但建议先确认相邻模块运行正常再动手。
应用场景与行业案例
痛点切入
老 Foxboro 站某 DO 通道无故不动作，Force 置 1 无反应，量外部励磁正常——拆下看对应通道 LED 不亮，交叉槽位验证是 FBM242 通道驱动电路老化。这种渐变失效往往先表现为个别通道”偶尔不吸合”，不换板子只能把负载改接到空闲通道临时绕过。
典型场景
- 炼油/乙烯装置联锁输出 — 控制 ESD 切断阀电磁阀（24V DC）、事故风机启停（220V AC），同一 分区供电驱动不同类型负载
- 电厂辅机程控（吹灰/输煤） — 驱动 MCC 接触器线圈及阀岛电磁阀，要求 G3 防腐环境长期稳定
- 水处理/污水处理 DO 控制 — 电动蝶阀开/关命令、加药泵启停，利用故障安全配置确保通信中断时阀门保位或关断
- 化工聚合装置气动阀组 — 高密度 16 点输出节省机架槽位，配带熔丝 TA 防电磁阀线圈短路波及模块
真实案例
沿海某炼厂常减压装置，Foxboro I/A Series CP60 带 4 个 控制现场气动切断阀。大修巡检发现 #3 Ch.7 指示灯暗淡、对应两位五通阀不动作（Force 1 无效），其余 15 路正常。趁窗口热拔旧板、插新 RH916TA，CP 自动重连，30 秒内恢复全部输出。热工说：”这卡跑 14 年了头一回坏通道，幸亏支持热插拔，没逼停装置。TA 里熔丝记得查——那是真正的保命件。”
