产品详情

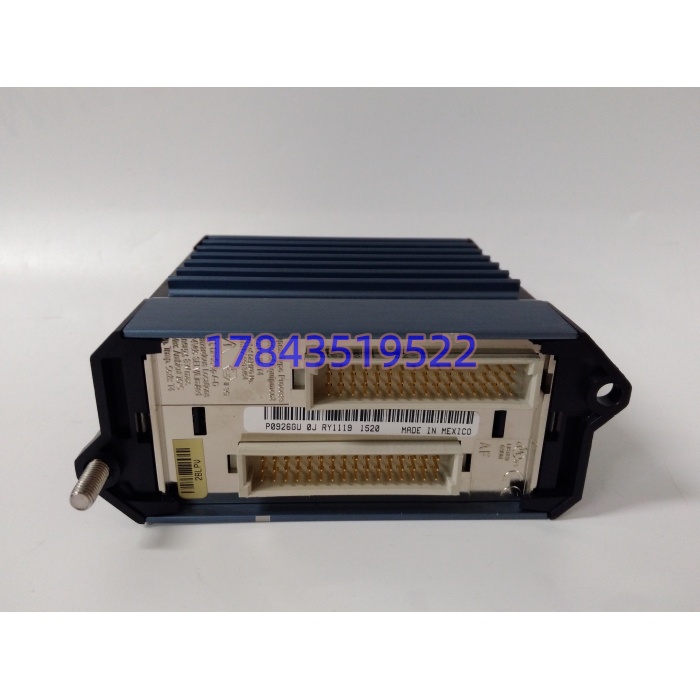

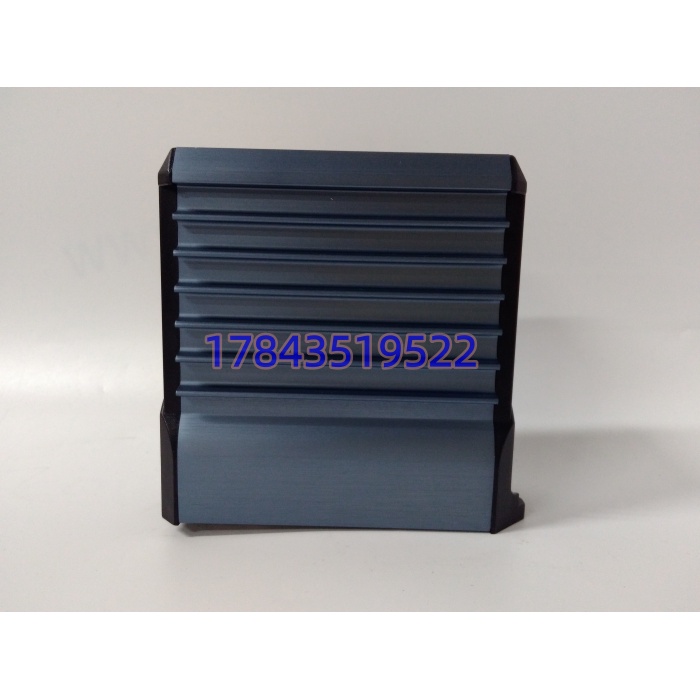

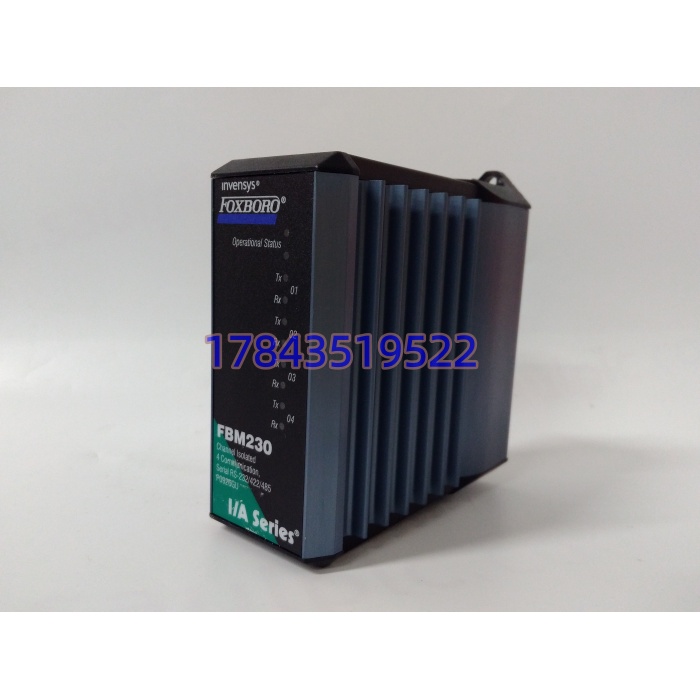

· 型号：FBM230 P0926GU
· 品牌：FOXBORO（Schneider Electric）
· 系列：I/A Series DCS — FDSI 通信模块
规格参数
| 参数项 | 规格值（以 PSS 41H-2S230 原厂 Datasheet 为准） |
|---|---|
| 模块定位 | FDSI（Field Device System Integrator），4 端口串行通信 |
| 串口数量 | 4 路独立，每路软件配 RS-232 / RS-422 / RS-485 |
| 波特率 | 300 – 115200 bps，奇偶停止位软配 |
| 协议支持 | Modbus RTU、Modbus ASCII（Modbus/TCP 经背板以太网走 DCS 侧）；驱动库动态下装，可定制第三方驱动 |
| 接入能力 | 每模块最多 64 台 RS-485 多站，或 4 台 RS-232/422 直连；最多 2000 个 DCI 数据块连接 |
| 电气隔离 | 通道-大地 600 VAC（1 min），通道间隔离；TA 侧配 DIP 终端电阻 |
| 背板接口 | I/A Series Module Fieldbus（2 Mbps）连 FCM/FCP270/280 |
| 供电 | 24 VDC（冗余），+5%/-10%，最大功耗约 7 W |
| 指示 | 每端口 Tx/Rx LED + 模块 Status LED |
| 配套端子 | RH926GU（压缩螺丝 TA）或同系 ring-lug TA，DB25 转接线依端口标准 |
| 工作温度 | Rev A–L：-20~+70 ℃；Rev M+：0~+70 ℃（以铭牌为准） |
| 存储温度 | -40 ~ +85 ℃ |
| 湿度 | 5%–95% 无凝露 |
| 防腐等级 | ISA S71.04 Class G3 恶劣环境 |
| 尺寸/重量 | 约 102×45×104 mm / 284 g（不含 TA） |
| 生命周期 | I/A Series 老卡，原厂转入 Mature/库存分配，P0926GU 特定 Rev 随 PCN 流转 |
产品介绍
从维护者视角看，FBM230 最容易被采购单写错类——仪控班要“FBM230 通信卡”，采购搜出来第一页是“8 路 RTD 输入 FBM230”，买回来插进 FBM 槽背板报“module mismatch”，停机等错件三天。现场实测发现，老 I/A 柜里 FBM230 抽风的表现是“某端口 Rx 灯灭、该串网 16 台流量计全灰”，但模块 Status 灯还绿，DCS 侧报“FDSI port 3 no response”而不是“模块故障”，新人容易去查交换机和光缆，绕远路。
严格来说，FBM230 只在 配套 TA（RH926GU 等）接线与 DIP 终端电阻按多站拓扑拨对、且 FDSI Configurator 里 XML 设备描述文件的从站地址/寄存器映射与原仪表一致 时，才算真通。裸模块插上去不刷驱动不配 XML，等于一块带 4 个串口的高价砖。对采购 TCO 意义在：一件 P0926GU 贸易商 NOS 价万级，但化工厂罐区 16 台质量流量计脱网一小时，批控配方和贸易交接全断，机会成本按介质单价折算六位数起。I/A Series 老平台 Schneider 已转 Mature，P0926GU 按 Last-time-buy 思路在还有 NOS 时锁货，比等拆机件独苗清零再赌翻新靠谱。
应用场景与库存策略
通信网关坏起来不叫“跳车”，叫“画面上一片表变灰”——操作工当 SCADA 卡顿，仪控班查网络查半天，最后发现是 某端口光耦老化只发不收。
- 石化罐区/装卸站： 4 端口各带一条 RS-485 总线挂质量流量计、液位计、批控器 → 非它不可（I/A 原生 FDSI 槽位，普通串口服务器进不了 DCI 数据库）→ 建议每对冗余 FCM 按“占用槽+1”冷备 1 件 A 类，且备件必须带同柜 TA 型号（RH926GU 压缩螺丝 vs ring-lug 不能混）。
- 电厂辅网（化学水/除灰）：老 PLC（S7-300/Modicon）经 Modbus RTU 进 Foxboro Evo → 做协议桥 → 建议共享池备 2 件覆盖全厂辅网，翻新品只进检修周转不进主机架旁仓。
- 天然气场站：流量计算机（如 OmniFlow）RS-232 直连 + 色谱 RS-485 多站混接 → 单 四端口分派刚好 → 备件 DIP 终端电阻状态按原柜拍照预拨，别裸板入库。
- 老厂 I/A Series 升 Foxboro Evo： P0926GU 在 Evo 机架仍可插（背板兼容），但 FDSI Configurator 工程要迁移到新版本，备件固件 Rev 要与现网最低 Rev 对齐 → 备件档案分开建，别和老 I/A 备件池混批。
- G3 防腐环境（沿海 LNG/氯碱）：铭牌必须标 Class G3 涂层，普通工业级同型件进 G3 柜三年就铜绿爬电 → 库存标签写清 Rev 段与涂层等级。
真实案例：华南某 LNG 接收站 I/A Series 机架龄 16 年，罐区 4 条 RS-485 各挂 12–16 台质量流量计，全走一块 P0926GU 的 4 端口。某夜 Port 2 Rx 灯灭，该总线 14 台表 SCADA 全灰，批控停在一半。仪控班先查光缆（Evo 侧正常）、再查串口服务器（没用服务器，直连 TA），最后扎 RH926GU 端子发现 Port 2 光耦 CTR 衰减到 18%，只发不收。库里没 ，供应商从德国仓调 NOS 隔 6 天到（清关 3 天），装机前用 FDSI Configurator 把原 4 份 XML 设备描述重下装，Port 2 带 14 台表跑 1 kHz 轮询实测无丢帧才切生产。一次贸易交接中断按 LNG 气化量折算机会成本约 130 万，一件 NOS 采购价两万出头。该站之后把 提级 A 类，每对 FCM 冷备 1 件 NOS 并每年用 Port 自环+多站轮询做通信老化。
