描述
产品详情

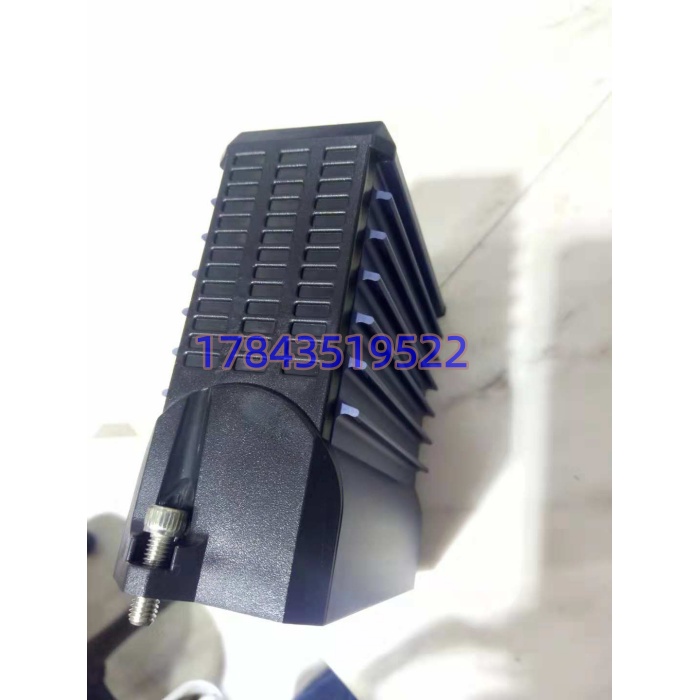

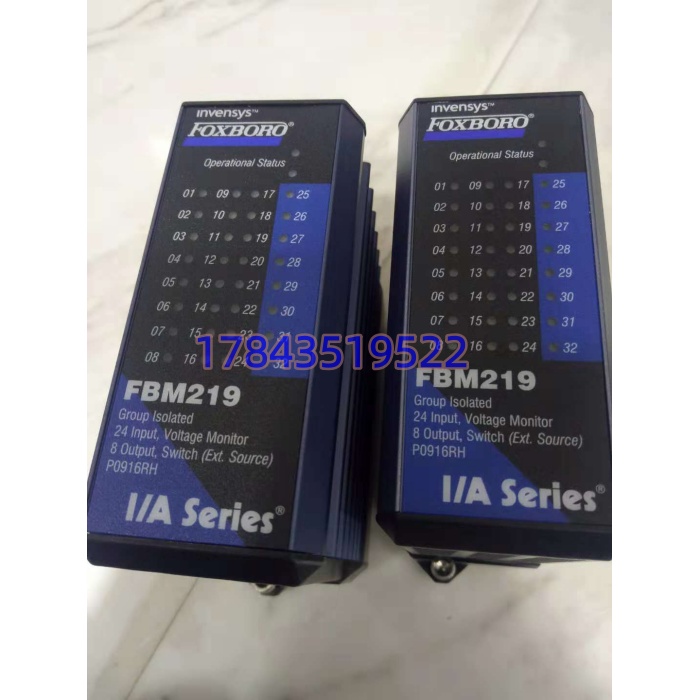

· 型号：FBM219（部件号依配置：P0914TX 常见，另有 P0914TY、P0916AA 等）
· 品牌：Foxboro（Schneider Electric 旗下）
· 系列：I/A Series DCS，Compact FBM（Fieldbus Module）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 通道配置 | 24 路离散量输入（DI）+ 8 路离散量输出（DO），混合于单模块 |
| DI 输入类型 | 干接点或湿接点，电压适配取决于配套 TA 端子板（常见 15–60 VDC、120 VAC/DC、240 VAC） |
| DI 输入电流 | 约 2–5 mA @额定电压（依 TA 版本），限流内置 |
| DI 逻辑阈值 | ON ≥70% 标称电压，OFF ≤30% 标称电压，滞后约 10% |
| DI 响应时间 | 硬件传播 ≤1 ms，软件消抖可组态 0–255 ms（默认 10 ms） |
| DO 输出类型 | 固态继电器/晶体管输出（依 TA 版本），非机械继电器 |
| DO 额定负载 | 每点 0.5A @30VDC 阻性（典型），感性负载需降额；部分版本 0.5A @120VAC |
| DO 浪涌能力 | 5A @10ms（冷启动），用于驱动接触器线圈/电磁阀 |
| DO 导通压降 | ≤1.5V @0.5A |
| DO 关断漏电流 | ≤1mA |
| 隔离 | 通道组间光电隔离；DI 与 DO 之间及场侧至 Fieldbus 背板隔离 ≥1500 V AC RMS / 1 min |
| 现场总线 | Foxboro 2 Mbps Fieldbus（并非 Foundation Fieldbus H1/HSE），专有协议 |
| 总线地址 | 通过 FBM 机架槽位自动分配，无需 DIP 开关 |
| 供电 | Fieldbus 背板送 24 V DC 逻辑电 + 现场电源经 TA 供给 DI/DO 功率级 |
| 功耗 | 典型约 5–7 W（含 DI/DO 驱动），依负载而定 |
| 诊断 | 输入开路/短路、输出过载/短路、模块温度、Fieldbus 通讯状态，前面板 LED（OK、COM、I/O Status） |
| 热插拔 | 支持（I/A Series FBM 机架设计），在线更换不影响机架其他模块 |
| 配套 TA | 必须配专用端子组件（Terminal Assembly），如 P0917AD、P0917AF、P0917AJ 等，依电压等级选型 |
| 工作温度 | 0–60 ℃（Compact FBM 标称），部分手册标 -20–+70℃ 存储 |
| 环境 | 5–95% RH 非凝露，IP20 柜内，G3 防腐（PCB conformal coating） |
| 尺寸重量 | Compact FBM 约 102×114×64 mm，约 0.4–0.6 kg（含 TA 差异） |
| 生命周期 | 原厂归入 Legacy 维护档，新项目推 EcoStruxure Foxboro DCS 新一代 FBM；FBM219 仍可订但交期长，二手拆机流通多 |
| 认证 | CE、UL、CSA、FM、ATEX/IECEx（依 TA 版本，部分本安/隔爆配置） |
产品介绍
FBM219 是 I/A Series 里”一卡两用”的代表作——24 路 DI 收阀位回讯、电机状态、限位开关，8 路 DO 驱电磁阀、指示灯、小接触器，全塞在一张 Compact FBM 里。它不走 Modbus、不走 Profibus，走的是 Foxboro 自家 2 Mbps Fieldbus，拓扑是菊花链或星型，FBM 机架一头接 Fieldbus、一头接 CP（Control Processor）或 FCP270/280。这种设计的好处是：模块本身不带 CPU 逻辑，所有控制策略跑在 CP/FCP 里，FBM 纯粹是”手脚”，换模块不用下程序、不用拷配方，插上去 Fieldbus 认地址就能干活。
坦白讲，FBM219 最大的坑不是模块本身，是TA 端子组件的电压版本混乱和Fieldbus 地址冲突。FBM219 裸模块本身不决定 DI/DO 的电压等级——电压由 TA 端子板里的输入分压电阻、输出驱动级、电源隔离方式决定。同一颗 P0914TX 模块，配 120V AC TA 能接 120V 接触器线圈，配 24V DC TA 就只能接 24V 电磁阀。现场最常见的事故：备件库发了一颗 FBM219，TA 却是 240V AC 版本，结果现场是 24V DC 回路，电压不够驱动，阀死活不动作。反过来 24V TA 插 220V 现场电，输入端直接炸。我在化工厂见过一次： 的 DO 点驱动 220V 接触器线圈，TA 版本却是 24V DC 型，上电瞬间输出端炸开，模块报废，所幸没殃及 Fieldbus 背板。
应用场景与行业案例
失效表现：DI 通道死高（触点断开仍读 ON，输入级光耦击穿）、死低（触点闭合读 OFF，限流开路）、DO 点导通压降过大（>2V，负载端电压不足）、整模块 Fieldbus 通讯中断（OK 灯闪/灭）。最隐蔽的是”DO 点能通但带不动负载”——光耦正常、驱动级半残，万用表量输出端有电压但一带载跌到几伏，接触器吸合不了。
- 火电辅网（输煤、除灰、化学水）：24 路 DI 收皮带跑偏/拉绳/堵煤/速度开关、电动阀开/关到位；8 路 DO 驱皮带启停、振打器、电磁阀，一张 吃完一台转运站的 IO，省槽位。
- 石化罐区阀门群控：24 路 DI 收 12 台电动阀的全开/全关/故障/就地，8 路 DO 发开/关命令，混合 IO 减少机架数量。
- 水处理厂格栅/刮泥机：DI 收限位、液位差、故障；DO 驱液压站电磁阀、冲洗水泵接触器，IP20 柜内 G3 防腐扛消毒剂。
- 老 I/A Series 升级过渡：原 FBM03/FBM04 分立 DI/DO 卡升级到 Compact ，槽位减半、接线不变（TA 端子兼容），不动现场电缆。
- 制药洁净空调：DI 收风阀限位、过滤器压差、温湿度开关；DO 驱新风阀、冷热水阀、加湿器接触器，24V DC TA 版本最常用。
真实案例：2022 年沿江某 PTA 装置，氧化单元一台进料电动阀”关”命令发出后阀位停在 50% 不动，但 DCS 画面显示”关到位”。查 通道 25（第 1 路 DO）输出电压：空载 24.1V 正常，一带载（电磁阀线圈）跌到 4.3V，接触器根本吸不合。拆模块看输出端 PCB，光耦后的驱动 MOS 管 DS 间有微裂纹（热应力疲劳），导通电阻从毫欧级飙到十几欧。库存调一颗 P0914TX 拆机件，配原 TA 端子板（P0917AD，24V DC 版），上测试台带 0.5A 阻性负载测导通压降 <0.8V，换上去阀动作正常。事后仪表工复盘：这颗 已连续运行 14 年，DO 点每天动作上百次，MOS 管热循环疲劳是必然的。厂长原话：”模块没死透，是输出级’累了’，还能发信号但带不动东西，比彻底坏了还害人。”
