描述
产品详情

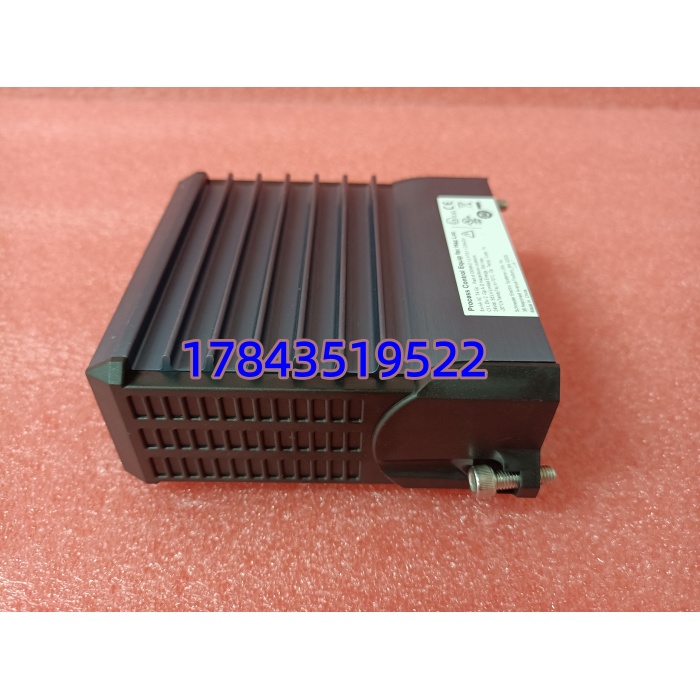

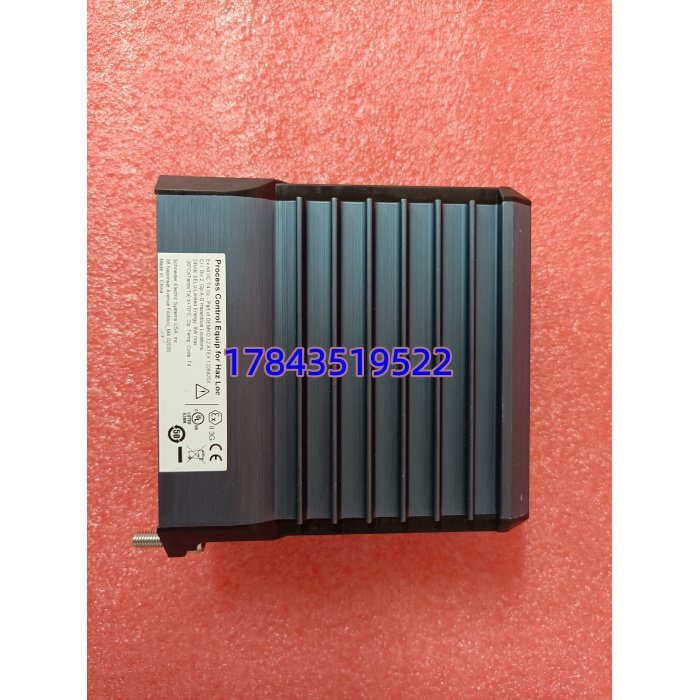

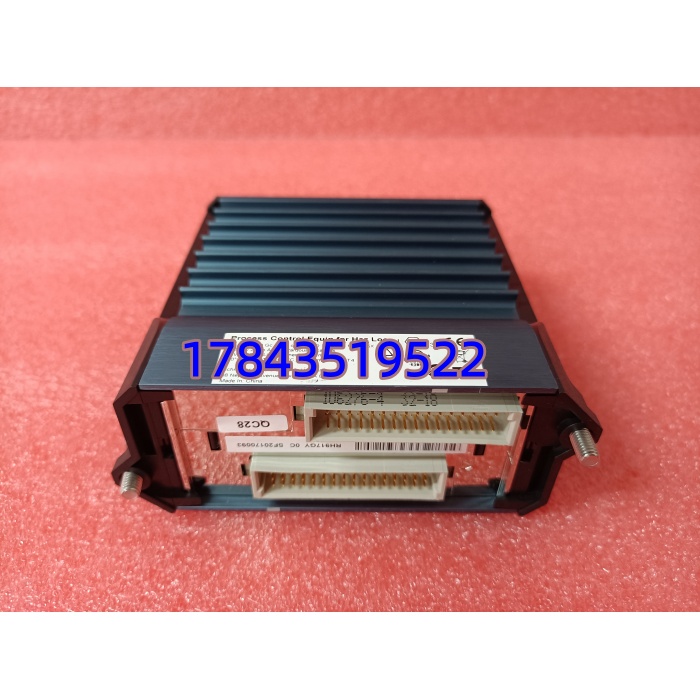

· 型号：FBM207C（常见部件号 RH917GY / P0970VV 等依批次）
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series — FBM 200 Family（Compact Discrete Input Module）
规格参数
- 产品型号：Foxboro FBM207C，典型部件号 RH917GY（也可标注 P0970VV / P0917YZ 依供货批次）
- 模块类型：FBM 200 Series — 16-Channel 24 V DC Discrete Digital Input（Sinking 型，常开/常闭软件可组态）
- 适配系统：Foxboro I/A Series DCS（Control Processor CP 60/CP 40 等），通过 Nodebus/Fieldbus 与 CP 通讯
- 输入通道数：16 通道，分两组各 8 通道，每组独立公共端（Common）
- 额定输入电压：24 V DC（工作范围 18–32 V DC，典型 24 V DC ±15%）
- 输入阈值：逻辑”1″（ON）典型 > 18 V DC @ 输入电流 2–7 mA；逻辑”0″（OFF）典型 < 5 V DC
- 接线形式：2-wire（现场开关 + 公共端 M），Sinking（NPN）型—现场开关将负载拉至 0V，公共端接 +24V；部分应用可通过外部接线改为 Sourcing 逻辑
- 隔离：通道组与 Fieldbus 电子线路间 1500 V AC 光电隔离；通道间不隔离（同组共地）
- 状态指示：16 个绿色 LED（每通道 1 个），模块 OK / COM 指示灯（红/绿）
- 通讯接口：双冗余 Fieldbus 端口（A/B），自动切换，支持 268 KBaud / 500 KBaud Nodebus 速率
- 配套端子块：需配 Foxboro 端子块 — 常用 FTB（Fast Termination Block）如 FTB 201 / FTB 207 系列或传统 TB；模块底部卡扣锁定于端子块上
- 安装形式：插于 Foxboro I/A Series FBM 机架（Baseplate / Field Terminal Assembly），支持在线更换（Hot Swap，CP 需配置允许）
- 功耗：典型 ≤ 2.5 W（由 Fieldbus 背板 + 外部 24V DC 现场电源供给逻辑部分）
- 工作环境：-20℃ ～ +70℃（工作），-40℃ ～ +85℃（存储），5%–95% RH 无凝露
- 尺寸/重量：模块约 102 × 51 × 127 mm（长×宽×高，含外壳），重≈0.25 kg（不含端子块）
- 认证：FM / CSA / ATEX / IECEx Class I Div 2 / Zone 2（依具体批次铭牌），CE
产品介绍
在南方某 LNG 接收站碰过——卸料臂 ESD 联锁回讯全走 FBM207C（RH917GY），16 路阀位开关量直进 I/A Series CP60。某个大修后发现第 9–16 通道全”0″，以为是现场阀位开关进水，查半天是 FBM207C 底部针座氧化（码头盐雾虽有三防漆仍慢慢侵蚀）。换掉恢复正常。它本质上就是 Foxboro 给 I/A Series 做的紧凑型 16 路 24V DC 光耦输入卡，把现场机械触点/接近开关信号隔离后送 Nodebus，比早期 100 系列 FBM 体积更小（省槽位）、自带双冗余 Fieldbus、每点有 LED——现场排查快很多。
从库存经理视角， 属 Foxboro I/A Series 成熟主力件（Mature，未全面 EOL），施耐德仍提供 NOS 及部分新产。它的 TCO 优势是高度通用——同型号可用于化工/电力/油气多套装置 I/A 系统，建议按装置池化备件而非每台 CP 独备。关键点：备件入库必须含配套 FTB/TB 端子块型号照片或实物比对，I/A 老线端子块有早期/晚期引脚微差，插不进强推会断针。
应用场景与库存策略
FBM 数字量输入最坑的不是坏，而是部分通道渐变失效或接触电阻变大导致现场开关闭合时电压刚过阈值边缘——时好时坏，维护先怀疑现场限位开关，反复调微动开关间隙，其实 FBM 输入光耦前端电阻老化或端子块簧片疲劳。若整块挂掉，16 路 ESD 回讯/阀门开限位全丢，联锁可能进入安全态跳车。
- 油气/LNG 装卸/储罐 ESD 回讯与阀位 DI（卸料臂限位、紧急关断按钮反馈）→ 单点故障致部分联锁盲区或误跳车→
- 化工装置 泵/压缩机运行反馈、液位开关 DI（非安全级仅参与顺控）→ 断信号可暂人工确认→可与其他 FBM 200 系列 DI 卡件池化共享备件。
- 电厂辅网/水处理 马达状态 DI（仅 CMS 监视）→ 可接受等待调货→不建议专备，建立 MRO 渠道 3 天可达即可。
- 沿海/高湿腐蚀环境装置→优先选用 /C（Conformal Coated）版本如 RH917GY，裸板不推荐用于此类区域。
某沿海炼厂重整装置，I/A Series 一套 CP 下挂 3 个 FBM 基座，其中一块 （RH917GY）因盐雾致第 1–8 通道公共端 M 簧片氧化接触电阻升至 80Ω，8 路紧急切断阀开限位偶发丢信号触发局部 ESD 联锁。维护换限位开关无果，最终更换 （幸好库房有冷备含 FTB 块）。复盘后把 +FTB 块封袋贴”RH917GY / 配 FTB-207 Rev X”标签归入 A 类，并要求每年秋检测一次现场 DI 公共端压降。教训浓缩成一句：Foxboro FBM 备件 = 模块 + 正确端子块型号 + 涂层等级匹配环境，三者缺一不可。
