描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Foxboro（施耐德电气旗下） |
| 产品型号 | FBM201d |
| 订货号 | P0922YK |
| 所属系统 | I/A Series 分布式控制系统（DCS） |
| 输入通道数 | 8 路 |
| 输入信号类型 | 0 ~ 10V DC 模拟电压 |
| 精度 | ±0.05% 量程（典型值，25°C） |
| 分辨率 | 16位 A/D转换 |
| 通道隔离 | 通道间及通道对地隔离，隔离电压≥500VAC |
| 转换技术 | Σ-Δ 数据转换 |
| 供电电压 | 24V DC ±5% ~ ±10% |
| 功耗 | < 2W |
| 工作温度 | -40°C ~ +70°C（宽温设计） |
| 防护等级 | IP20（模块本体） |
| 外壳材质 | 挤压铝材，符合ISA S71.04恶劣环境标准 |
| 尺寸（约） | 104 × 45 × 114 mm（长×宽×高） |
| 重量（约） | 0.284 kg |
| 安装方式 | 插入I/A Series I/O卡笼专用底座（如P0914ZD） |

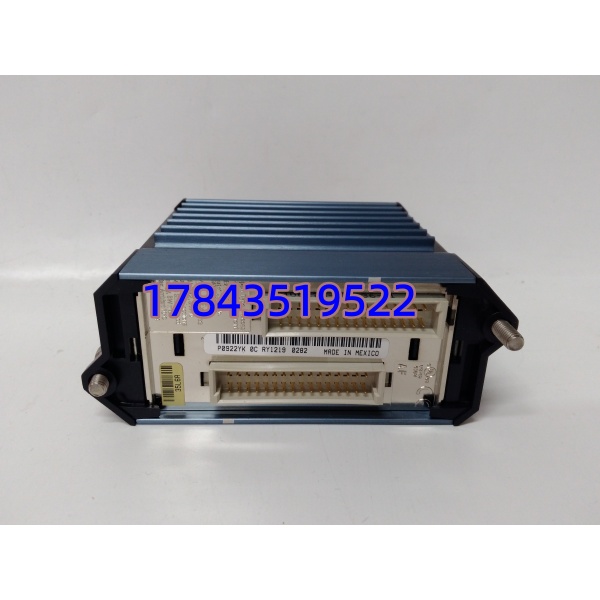

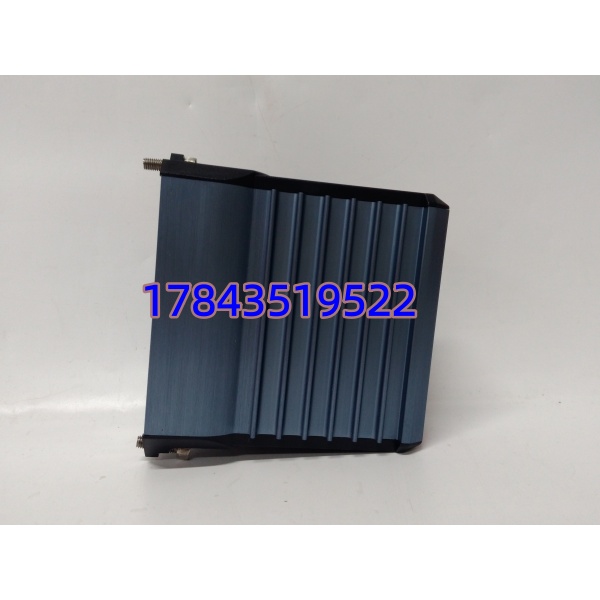

产品深度介绍

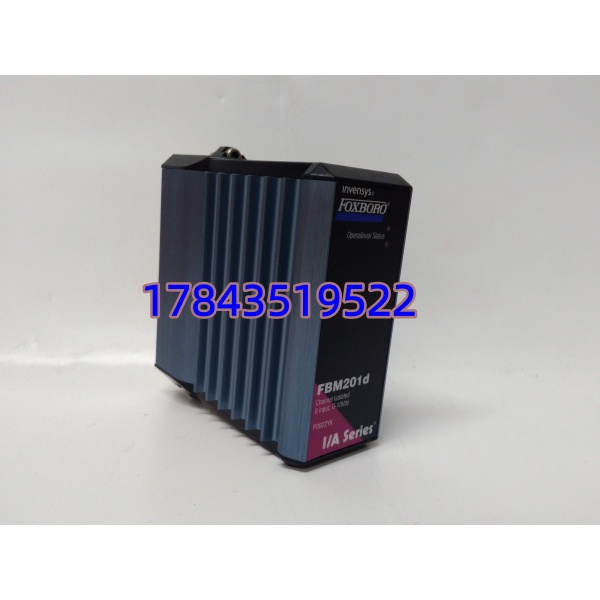

Foxboro FBM201d（P0922YK） 是施耐德电气旗下Foxboro品牌I/A Series分布式控制系统（DCS）中的8通道模拟量输入模块。它负责将现场各类变送器、传感器输出的0-10V直流电压信号进行高精度采集和数字化转换，通过冗余现场总线与主控制器（FCM/FCP）通信，为控制系统的运算和决策提供实时、准确的现场数据。
在信号链路中，这块模块的价值体现在两个层面：精度和隔离。它采用Σ-Δ数据转换技术，每通道独立A/D转换，精度达到±0.05%量程，能准确捕捉过程变量的细微变化。更关键的是全通道电气隔离设计——在长距离敷线或多区域接地的工业现场，不同设备接地点之间的电位差会形成地环路干扰，导致测量值漂移甚至模块损坏。FBM201d的通道间及通道对地隔离（≥500VAC）能有效阻断这种干扰，保障信号的真实性。
质量控制与测试流程
对于I/A Series这种大型DCS系统的AI卡件，测量精度和通道隔离度是生命线。每一块FBM201d在发货前均执行以下流程：
1. 入库验收检测
- 来源追溯: 核验原厂采购凭证，确认型号P0922YK与FBM201d对应无误。
- 外观检查: 检查PCB无腐蚀、金手指无磨损、标签无篡改。特别观察铝制外壳有无物理损伤，确认无维修动焊痕迹。
2. 上机功能真机测试
- 测试环境: 搭建Foxboro I/A Series专用测试机架（含对应卡笼底座和FCM控制器）。
- 通电自检: 施加24V DC电源，观察模块上电后POWER指示灯状态。
- 信号精度测试: 使用高精度信号源（如Fluke 725），向每个通道分别输入0V、2.5V、5V、7.5V、10V的标准电压信号。通过上位机读取测量值，验证16位分辨率和±0.05%精度是否达标。
- 通道隔离测试: 在相邻通道施加不同电压，测量通道间串扰，确认隔离功能正常。
- 通讯测试: 验证模块通过冗余现场总线与FCM控制器之间的数据交换是否稳定。
- 老化测试: 连续运行>24小时，监测温升及测量值漂移。
3. 最终质检与包装
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
