描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 品牌 | FOXBORO (福克斯波罗) |
| 系列 | E69F 系列 |
| 产品类型 | 电流-气动 (I/P) 信号转换器 |
| 输入信号 | 4-20mA DC (部分型号支持4-12mA/12-20mA范围) |
| 输出信号 | 3-15 psi (20-100 kPa / 0.2-1.0 bar) |
| 转换精度 | ±0.25% 满量程 (典型值) |
| 响应时间 | 快速响应 |
| 工作温度 | -20°C 至 +60°C |
| 防护等级 | IP20 (标准型)；可选防爆外壳设计 |
| 安装方式 | 现场安装 (螺纹盖设计) |
| 供电电源 | 24V DC |
产品深度介绍

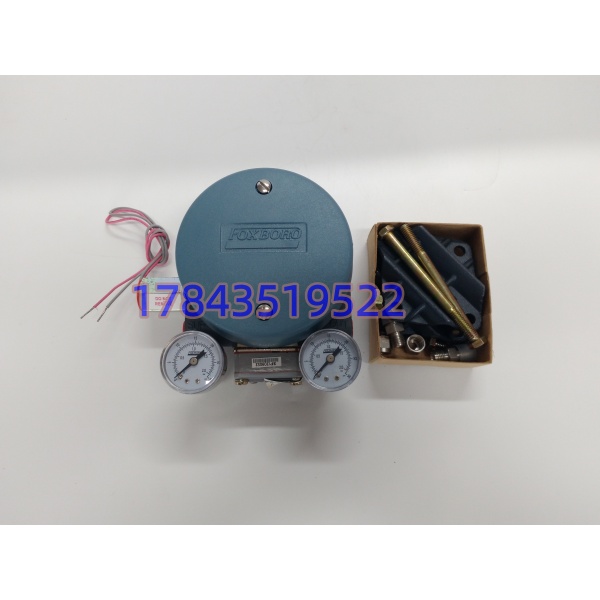

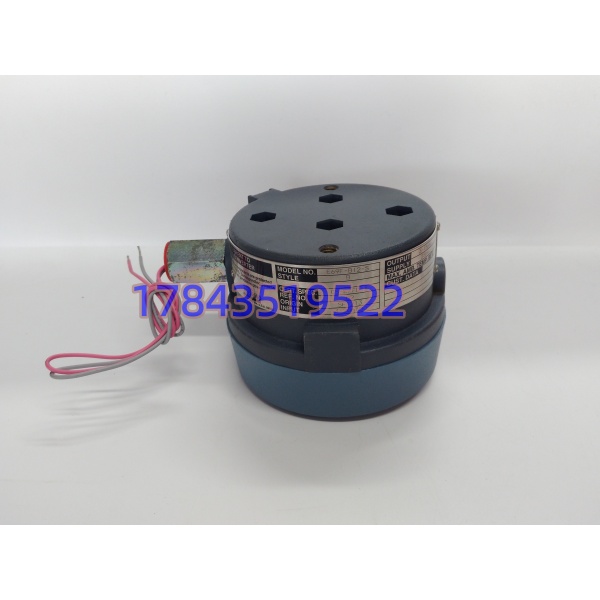

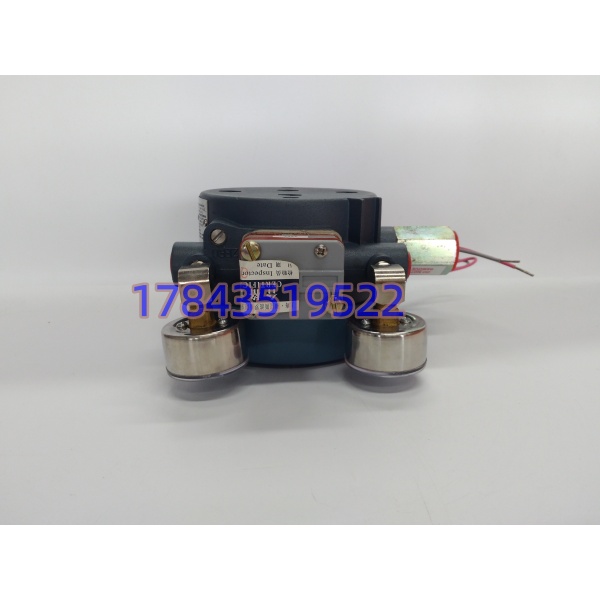

FOXBORO E69F-B12-S 是一款现场安装的电流-气动 (I/P) 信号转换器，属于福克斯波罗 E69F 系列仪表产品线。它的任务很简单——把控制系统发来的4-20mA标准电流信号，变成3-15 psi的气动压力信号，用来驱动现场的气动调节阀或气动仪表。化工、炼油、油气开采这些场合，现场执行器很多还是气动的，DCS或PLC发的是电信号，中间就得靠这玩意儿搭桥。
这型号有几个点值得注意。一是精度做到±0.25%满量程，不算顶尖但够用，工业现场环境温度变化大、振动多，能稳住就行。二是外壳带螺纹盖设计，有防爆功能，适用于防爆区安装。三是输入信号范围灵活，标准的4-20mA，也支持4-12mA或12-20mA等分程控制需求。说白了，这就是DCS系统里电信号和气动阀门之间的翻译官——价格不贵，但坏了整个回路就得停。
应用场景与行业案例
工程痛点：控制室和现场之间的信号语言不通
稍微老一点的化工厂，现场调节阀大部分是气动的，靠压缩空气信号来开度控制。但DCS系统出来的是4-20mA电信号，控制室和现场之间隔着几百米电缆，信号怎么转换？这就是I/P转换器的活儿。这东西往往是定位在阀门附近，或者装在控制柜里，把电信号实时转成气压信号。一旦它坏了，阀门要么全开要么全关，操作员在中控室干瞪眼。
典型应用场景
- 石油化工 – 精馏塔回流量控制
塔顶回流量调节阀用气动薄膜执行器，DCS输出4-20mA控制信号，经E69F-B12-S转换为3-15psi气动信号驱动阀门开度，控制回流比。 - 油气开采 – 井口节流阀控制
油井采出液节流阀需要根据压力变化快速响应，用I/P转换器将远程控制室信号转为气动信号，实现无人值守调节。 - 化工生产 – 反应釜夹套温度调节
反应釜升温靠蒸汽调节阀，温度控制器输出电信号，E69F-B12-S转成气压信号驱动蒸汽阀，控制釜内温度。 - 造纸行业 – 烘缸蒸汽压力控制
造纸机烘缸需要稳定的蒸汽压力，用I/P转换器配合气动调节阀实现精确控压，保证纸张干燥质量。
案例：西北某化工厂调节阀不动作
去年冬天，内蒙一个化工厂的工程师老刘打电话来，说他们装置上一个蒸汽调节阀不动作了。DCS上给信号，阀位反馈纹丝不动。老刘排查了一圈，气源正常，定位器也没问题，最后发现E69F-B12-S转换器输出气压始终是0。
原因很简单：转换器里面的电气转换喷嘴堵了。厂区压缩空气含水有点高，冬天温度一低，水汽在喷嘴处结冰，气路就堵死了。老刘拆下来用压缩空气吹了一下喷嘴，装回去立马好使。后来我建议他们在压缩空气管路加了个干燥过滤器，再备一个转换器在库房里——这东西虽然不贵，但停工一小时的损失够买十个了。
