描述
产品详情

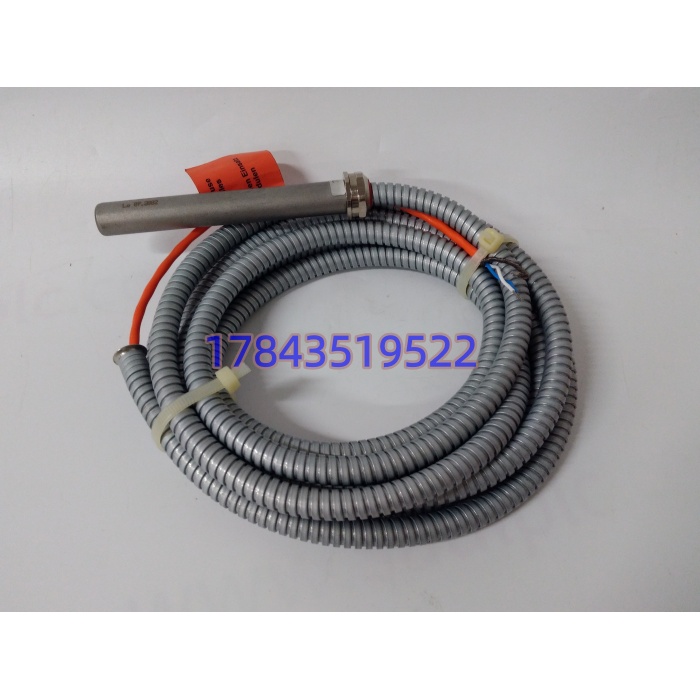

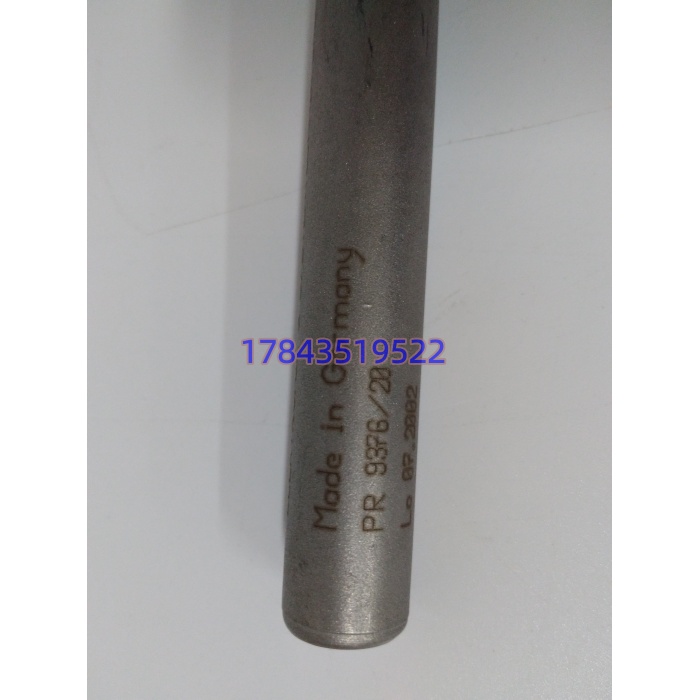

· 型号：PR9376/20（PR937620）
· 品牌：EPRO（Emerson）
· 系列：PR9376
规格参数
| 项目 | 参数（以EPRO PR9376手册及9408 093 76201货号为基准，需核对电缆长度尾标） |
|---|---|
| 原理 | 差分霍尔半桥（双Hall元件+运放+DSP处理），非磁阻、非电涡流 |
| 供电 | 10~30 V DC（典型24 V DC），电流消耗<25 mA |
| 输出 | 推挽方波（短路保护≤20 s），High >10 V / Low <1 V @12 V负载；部分资料标TTL/PWM |
| 测量范围 | 0.1 m/s~20 m/s（线速度）；转速0~12 kHz（≤720,000 cpm） |
| 气隙 | 1 mm（齿轮模数1），1.5 mm（模数≥2），以齿盘模数定 |
| 触发目标 | 钢质渐开线齿轮/链轮/单键槽，ST37类材料 |
| 上升/下降沿 | 约1 μs |
| 机械接口 | M12×1螺纹体（部分资料M16×1 L=80变体属国产替版），总长≈155 mm，φ14 mm |
| 电缆 | 标配3 m铠装（货号…201），5 m铠装为PR9376/20CS（…205） |
| 防护 | IP66/IP67（不锈钢壳体，M12插头或铠装出线） |
| 环境 | -30~+100℃工作，存储-40~+125℃ |
| 状态 | 原厂EOL/老线，市场拆机+国产替版混杂，无EPRO新造原盒 |
产品介绍
PR9376/20是EPRO PR9376族里最常被点名的霍尔转速探头，定位很单纯：拧在汽轮机/压缩机/电机轴承座上，正对φ100~φ200测速齿轮，轴转一圈出N个方波，送给3500框架、MMS6000或PLC高速计数做转速、零转速、键相位。它和电涡流探头（PR642x）分工明确——电涡流测振动位移，霍尔测转速，别混用。原线是Philips机器监测部，后归EPRO，再进Emerson，所以铭牌可能见Philips/EPRO/Emerson三种。
坦白讲，这块探头在二手市场是被乱标重灾区：有人写“ABB PR937620”，有人写“控制整流器7.5 kW”，还有写“高速冗余交换机”。ABB体系里它不直接出现，只在用EPRO探头的机组BOM里被集成商顺手写进ABB备件清单。和磁阻探头比，霍尔/20零转速也能保持确定电平、低速波形不塌；和电涡流比，它不挑轴材质、安装气隙宽容度更高。换探头最怕齿数不对、气隙超差，波形一歪，3500框架零转速继电器误动，开机许可拿不到。
应用场景与行业案例
我在现场遇到过最闹心的，是检修后探头拧紧了但气隙实际2.2 mm（模数2齿轮允许1.5 mm），开机盘车到60 rpm框架报“Speed signal loss”，零转速继电器抖动，汽轮机不让挂闸。拆下垫铜皮调回1.4 mm，波形立刻方整。
典型场景：
- 火电汽机TSI：3500框架接/20做X/Y两路转速+1路键相位，零转速联锁盘车电机脱开。
- 离心压缩机：API 670监测，霍尔探头给喘振预警提供实时rpm，磁阻探头低温启动易丢波。
- 水电增速齿轮箱：大模数齿圈（模数3~4），气隙放宽到1.5 mm以上，/20比电涡流好装。
- 水泥回转窑主传动：多尘、壳体温度高，IP67不锈钢体扛得住，国产替版常在这里露怯。
- 老机组延寿：原Philips铭牌探头报废，以Emerson EPRO同货号续，但电缆长度（3 m/5 m）和出线方式要对原穿管。
真实案例：前年华东某自备电厂#2机大修，TSI零转速偶发误动。原探头是Philips /20（3 m铠装），库房领出一支标“PR937620”的国产替版，M12螺纹对、但磁钢灵敏度低一档，盘车低速输出占空比飘到30%~70%。3500的零转速判定阈值吃不准，挂闸三次失败。我们把原坏探头截一段齿盘比对，按EPRO手册重调气隙到1.0 mm（模数1.5齿轮），换回一支Emerson原厂尾标…201探头，示波器看上升沿<1 μs、占空比49.8%，零转速继电器稳定释放。仪控班长说：“以后TSI探头备件，货号写到末三位，国产替版只准进辅助设备，主机TSI一律原厂尾标。”从那以后他们备件卡上多了“齿数/模数/气隙/电缆长”四列。
