描述
产品详情

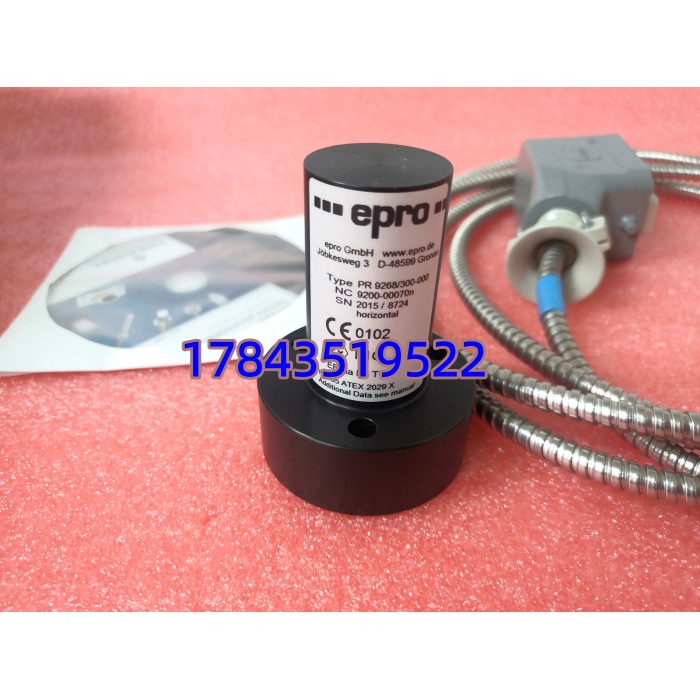

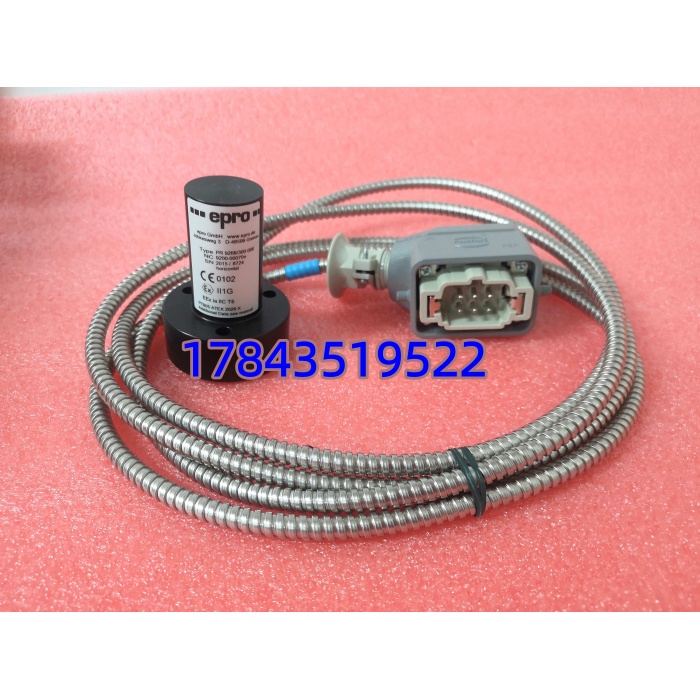

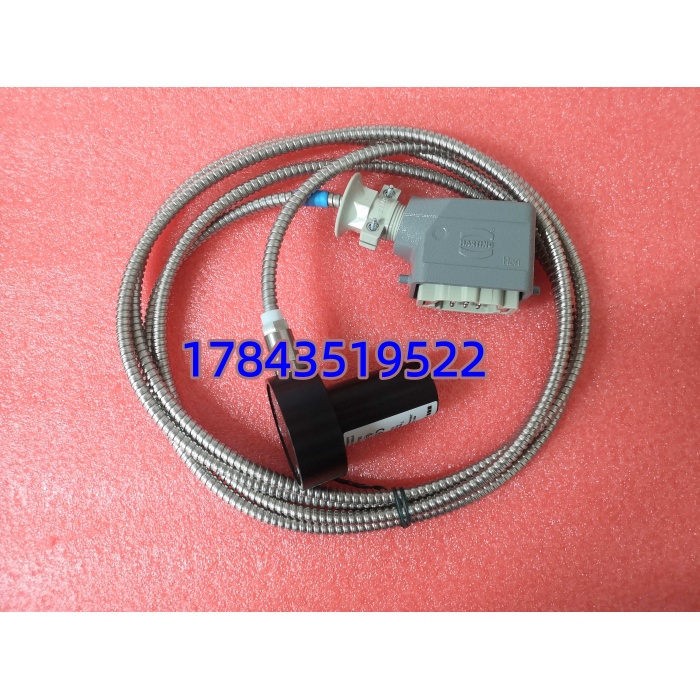

· 型号：PR9268/300-000
· 品牌：EPRO（现 Emerson / Brüel & Kjær Vibro，德国）
· 系列：PR9268 Series — Electrodynamic Absolute Velocity Transducer（Horizontal Mount）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | PR9268/300-000（3=水平安装向，00=3m电缆+M8螺纹，0=无铠装裸线/标准接头，依具体批次可能为2-pin MIL-C-5015或裸线端） |
| 制造商 | EPRO GmbH（Germany），现属 Emerson Automation Solutions / Brüel & Kjær Vibro |
| 测量原理 | 电动式动圈（Electrodynamic / Seismic principle），永磁体+悬挂测量线圈，输出与振动速度成正比的低阻抗电压 |
| 测量方向 | 单向——水平安装（Horizontal），允许 ±10° 倾角误差；30×系列对应水平，20×系列为垂直 |
| 灵敏度 | 28.5 mV/mm/s（≈724 mV/in/s）±5% @ 80Hz / 20℃ / 100kΩ负载 |
| 频率范围 | 4 Hz – 1000 Hz（±3 dB），固有频率 fo ≈ 4.5 Hz ±0.5 Hz |
| 振幅范围 | ±1500 μm pk-pk（最大线性 ±3000 μm pk-pk依Datasheet） |
| 线圈参数 | 直流电阻 Re ≈ 1875 Ω ±10%；电感 ≤90 mH；对地绝缘电阻 >100 MΩ @ 500V DC |
| 最大加速度 | 10 g 连续 / 20 g 短时（垂直于测量方向 ≤2 g） |
| 输出信号 | 低阻抗模拟电压（被动式，不需供电），与振动速度成正比，可直接入 EPRO MMS3000/MMS6000、Bently Nevada 9900系列VM或任何≥100kΩ输入阻抗振动监视器 |
| 安装接口 | M8×1.0 外螺纹（标准），配锁紧螺母及垫片；传感器底部平面须贴合被测表面并紧固至规定扭矩 |
| 电缆/接头 | 标配 3 m PTFE 屏蔽双芯铠装缆；标准出厂为裸线端或 2-pin MIL-C-5015（依订单后缀，300-000 常见为裸线/标准接头，防爆版300-051为ATEX） |
| 防护等级 | IP65（带连接器/密封缆入口正确安装时），壳体不锈钢 AlMgSiPbF28，重量 ≈930 g |
| 工作温度 | -20～+100℃（短期可达 +120℃），存储 -40～+85℃，湿度 0–100% RH 非凝露 |
| 校准与认证 | 出厂附校准证书（灵敏度+频响），可选 ATEX Ex ia/ib II 版本（PR9268/300-051），CE/cUL 认证 |
产品介绍
现场实测发现不少人对它最大的误解是”没电就不用管”——实际上动圈式传感器线圈老化或电缆接头受潮会导致阻抗漂移，某电厂#3机给水泵壳体振速突降至正常值30%，追查下来是 PR9268 根部铠装缆被酸碱腐蚀渗水，线圈对地绝缘掉到 20kΩ 以下。它本质是无源电磁式拾振器，靠机械振动切割磁感线发电，信号干净抗干扰强，适合长距离（可达数百米）传至监视柜而不需就地放大器。
严格来说，PR9268/300-000 的 “300” 里第一个”3″代表水平安装向（20×才是垂直），如果现场原设计是垂直测点误换水平型，虽然能出信号但横向灵敏度会引入误差——换型前一定核对原铭牌安装方向代码。对库存经理而言它是机械类慢耗件（无电子元件），正常寿命 15–20 年，但属于 B 类偏 A 类（掉信号虽不跳机但丧失壳体振动保护），且 EPRO 被 Emerson 收购后老编码批次逐渐减少，全新原厂货靠渠道尾货支撑，建议趁有货锁定并索要同期校准证书（ISO 17025），过期无证书会影响特检院年检。
应用场景与库存策略
TSI 壳体振动传感器不参与跳机保护的情况居多，但 API 670 要求关键机组（汽轮发电机组、催化主风机）机壳绝对振动须纳入监视——一旦断线或灵敏度飘移，DCS 趋势突变为零或满幅报警，运行人员失去判断依据，严重时被迫降负荷人工巡检填补。 系列目前 EPRO 官方仍列 Active 但特定后缀（300-000 带 3m 缆+M8）在欧洲交期曾报 12–18 周，国内靠库存尾货。
- 火电/核电—汽轮发电机组#1～#4 轴承座水平壳体振动（MMS6000 接入）：API 670要求监视 → 建议按每机组同类测点 N+1 共享周转备件（至少 1 件冷备密封保存），随附校准证书，每 3 年送检复核灵敏度。
- 炼化—催化主风机/富气压缩机机壳绝对振动（Bently 9900 VM 或 EPRO MMS3120 接入）：无源式不怕电磁干扰，高温区建议确认工作温度 ≤100℃（超温选 60×高温版）→ 同型装置 ≥2 台建议按 N+1 跨站点周转，不必每台多囤。
- 水泥/冶金—原料磨主减速机壳体振速监测：粉尘腐蚀加速缆根部疲劳断裂 → 若有高频振动点建议额外备 1 件并在安装时加弹簧护缆箍。
- 海外项目长周期运维：欧版交期不稳定 → 运行老线无计划升代建议做 Last-time-buy（1 件/每类安装方向），水平与垂直向不可混用需注意分开囤。
真实案例：
南方某 135MW 抽凝机组小修后开机，#2 瓦壳体振动通道（/300-000 → EPRO MMS6120）显示 0.00 mm/s 且 OK 灯灭。就地万用表测线圈电阻 1850Ω 正常，拆传感器发现根部铠装缆被保温铁皮长期摩擦磨穿屏蔽层接地——信号被短接到地。库房无备件，调货最快 3 天（遇周末实际 4 天），期间 #2 瓦壳体振速监视退出，安监要求每小时就地测振填表。事后只做两件事：①购 2 件 /300-000（水平向）+ 1 件 /200-000（垂直向）做分区冷备，要求供应商附当年校准证书归档；②PM 规程加一条”停机窗口手摸传感器根部缆有无磨损，加装尼龙护缆套”。花不到 ¥8000 囤三件，比一次失去监视被人挑刺值当得多。
