产品详情

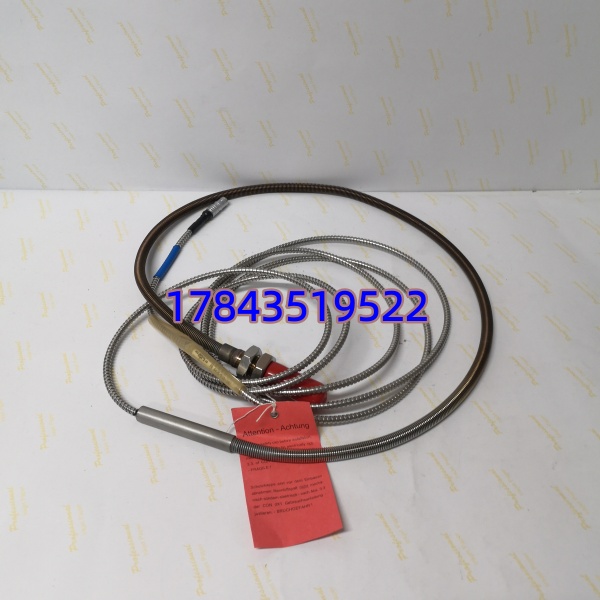

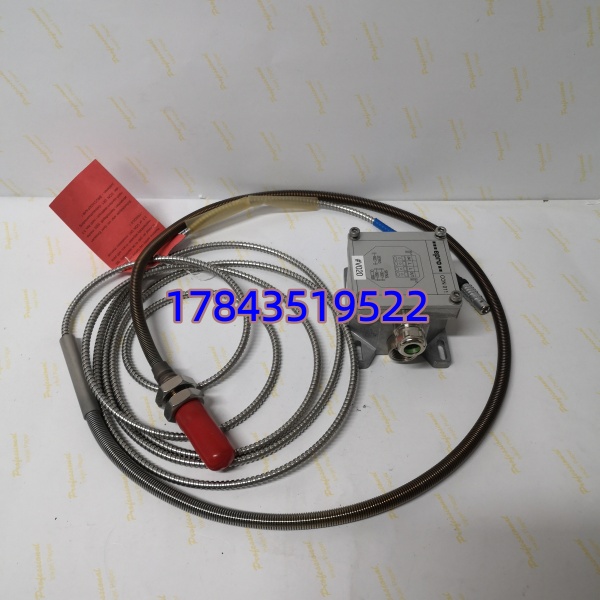

· 型号：PR6425/010-100（电涡流探头）+ CON011（涡流信号前置器）
· 品牌：Emerson EPRO（原德国 EPRO GmbH）
· 系列：PR6425 系列探头 + CON011 前置器，适配 EPRO MMS 6000 / MMS 3000 机械保护监测系统
规格参数
- 探头型号：PR6425/010-100（Ø8mm 电涡流位移探头，标准灵敏度量程版本）
- 前置器型号：CON011（标准量程涡流信号前置器，配 PR6425 使用）
- 探头直径：8 mm
- 探头螺纹：M10×1（标准安装螺纹，配锁紧螺母）
- 探头缆长：通常为 5m/10m 同轴铠装电缆（依具体后缀，Lemo 插头对接前置器）
- 线性测量范围：静态 ±2.0 mm（总线性区约 4mm），动态 0～1000 μm pk-pk
- 灵敏度：标准 8 V/mm 或 4 V/mm（依出厂校准卡片，PR6425 常见 8V/mm，CON011 配对输出 -4～-20V 对应量程）
- 前置器供电：-23 ～ -32 V DC（标称 -24V DC，反极性及短路保护）
- 前置器输出：直流 -4 ～ -20 V（叠加 AC 振动分量），内阻 ≈100 kΩ
- 频率响应：-3 dB 约 0 ～ 10 kHz（CON011 典型值，动态振动可测至数 kHz）
- 线性误差：系统综合 ≤ ±1.5%～±6% FS（依探头与前置器配对，PR6425+CON011 典型 ≤±1.5%）
- 工作温度：探头 -35～+180℃（短时可达 +200℃），前置器 -30～+70℃
- 防护等级：探头 IP68（耐油防水），前置器 IP67（铝压铸外壳）
- 认证标准：符合 API 670、DIN 45670，CE / ATEX（Ex ia IIC T6 本安版需选 /91 后缀）
- 安装要求：探头端面垂直于被测轴表面，推荐安装气隙按出厂校准中点设定
产品介绍
这是 Emerson EPRO 最经典的轴振/轴位移测量套装——/010-100 是 Ø8mm 电涡流探头， 是其配套前置放大器（信号转换器）。探头埋在轴承座内正对转轴，轴面与探头间隙变化引起线圈阻抗变化，经前置器调理输出与位移成比例的 -4～-20V DC 直流偏置叠 AC 振动信号，直接进 MMS6000 框架或第三方振动保护器的动态/静态通道。
有一点必须提醒：探头和前置器是出厂配对的，每台附带校准曲线卡片（Gap-Voltage 表），不能拿任意 探头随便搭任意 用——线性会飘。现场备件最好买原厂配对套件或确认旧件探头序列号与前置器匹配。 与 CON021 区别是防护等级（=IP67 现场安装，CON021=IP20 柜内 DIN 轨），别买错。
应用场景与行业案例
最怕汽轮机或压缩机推力轴承磨损，DCS 上看不到轴向位移渐变——普通 AI 卡做不到微米级非接触测量。EPRO 这套在 API 670 机组上是标配，直接进保护联锁，比第三方振动表可靠且易与 TSI 系统同源管理。
- 火电/核电/燃机：汽轮机高/低压缸 X/Y 向轴振动、推力瓦轴向位移、胀差、键相信号，接入 MMS6000 TSI 保护。
- 石化/炼油：离心压缩机径向振动与轴位移监测，防爆区选 ATEX 本安版 /91。
- 冶金：轧机主传动机组轴承座相对轴位移，耐受高温高湿机旁环境（探头耐 180℃）。
- 水电/风电：水轮机大轴摆度及发电机气隙监测。
真实案例：华东某 135MW 自备电厂 #1 机 #2 瓦 Y 向轴振通道数值漂移，拆检发现旧 输入端 Lemo 插座氧化导致零点缓慢漂移，探头本身正常。库房有套 /010-100+ 新套件（带原厂校准卡），停机 20 分钟更换前置器、按校准卡重设线性中点气隙，上电后 MMS6000 自动识别，振动趋势恢复正常。老师傅说：”探头和前置器一定买配好对的，别自己乱搭，省那点钱回头校验费翻倍。”
常见问题解答 (FAQ)
Q1：探头和前置器能分开买、随便搭配吗？
不建议。 探头与 前置器出厂按灵敏度配对并附校准曲线，混搭会导致线性误差超标甚至量程不对。更换时优先整套换，或确认旧探头序列号与新前置器兼容（需原厂核对）。
电气功能相同，但 是 IP67 金属壳现场面板安装（带 Lemo 插座），CON021 是 IP20 DIN 导轨安装（端子排）。功能可互换但安装方式和防护等级不同，防爆区必须用 /91 本安版。
Q3：供电是 -24V 还是 +24V？接线接反会怎样？
前置器 要求 -23～-32V DC（负电源供电，公共端接正），不是普通 +24V。反接有反向保护通常不会立即烧毁，但模块不工作且无输出，纠正接线即可——不过别养成习惯。
Q4：安装气隙（安装间隙）怎么定？
按随货校准卡片上的 Gap-Voltage 曲线，将探头端面到轴表面的间隙调至线性区中点（典型 Ø8mm 探头约 1.0～1.5mm，依具体灵敏度版本），用千分尺或塞规调整，锁紧螺母扭矩参考手册（通常 ~3～5 N·m）。
Q5：二手/拆机件怎么鉴别？
看探头线圈端面无磕碰划伤（影响线性），Lemo 插头针无氧化； 壳体无腐蚀变形，上电后空载（探头未接入）输出应在 -12V 附近（参考电压），接入探头调好间隙后输出应在量程中点附近。要求卖家提供原厂校准卡复印件。
