描述
产品详情

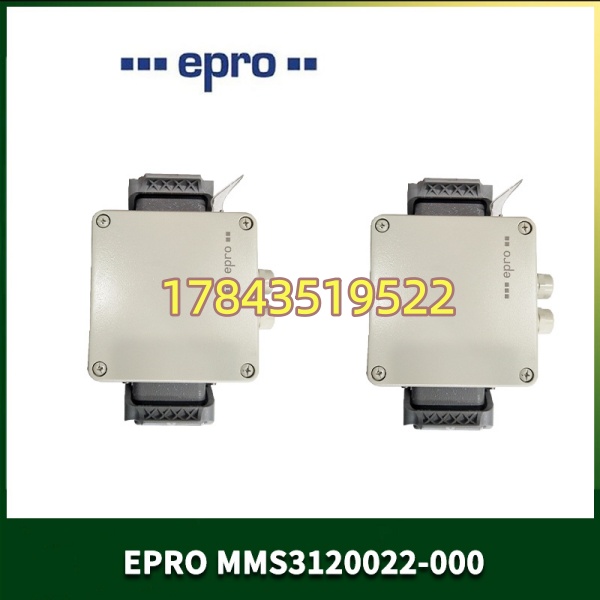

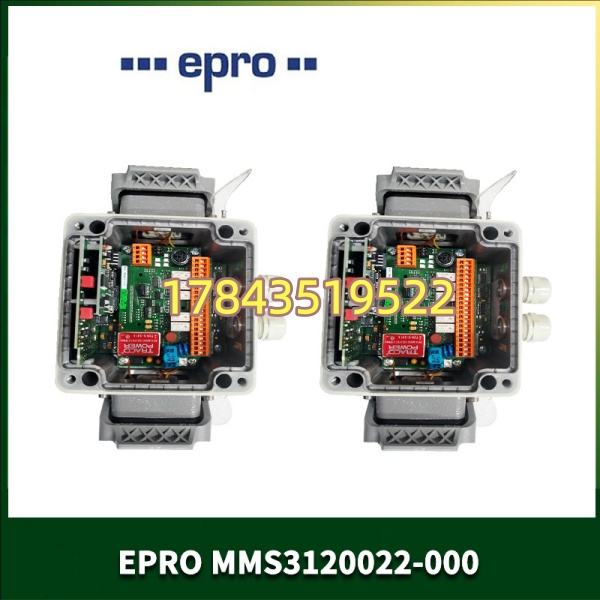

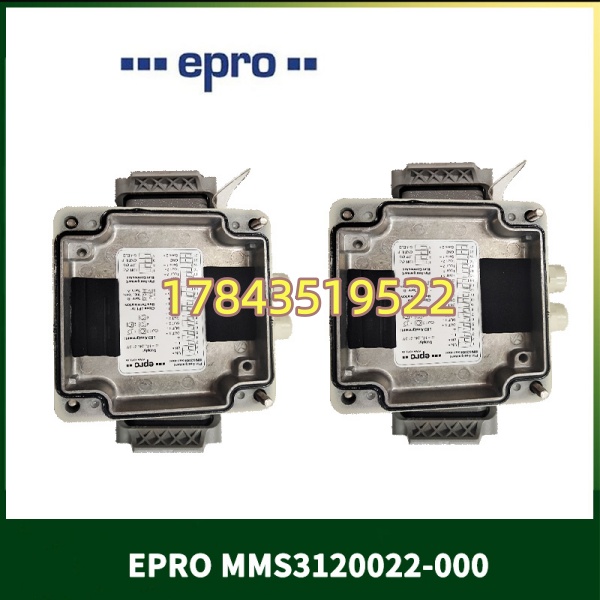

· 型号：MMS3120/022-000（epro MMS 3000 系列信号调理器，022 变种指特定传感器适配与输出组合，以原柜铭牌为准）
· 品牌：epro / PRÜFTECHNIK Condition Monitoring (Germany)
· 系列：MMS 3000 — Machinery Monitoring System (Transmitter / Conditioner)
规格参数
- 目录号：MMS3120/022-000 — MMS 3120 系列双通道（或单通道依细分）振动/摆度信号调理器
- 适用传感器：epro PR 9266 电涡流位移传感器（轴振/胀差）或 PR 9286 速度拾振器（轴承壳振），依 022 代码设定前置器类型与灵敏度
- 传感器供电/前置器：内置或外置 eddy-current 前置器供电（典型 -24V DC 供 PR 9266 probe + extension cable），比例系数依探头标称（如 8mV/μm 或 200mV/mil）
- 测量通道：通常 1～2 通道独立处理（X/Y 向轴振或单点壳振），前面板零点/增益电位器或 DIP 开关设量程
- 静态输出：每通道 4–20 mA DC（对应位移到满量程，如 0–200μm pp 或 0–500μm pp），可接 PLC AI / DCS SOE
- 动态输出：每通道 AC 耦合信号（典型 ±5V pk 或 ±10V pk 对应动态峰峰值），供便携式分析仪或在线故障诊断系统记录波形
- 报警功能：每通道 1× 预警(Alert) + 1× 危险(Danger) 可设电平比较器，带 OK/Alarm/Danger LED，继电器输出（SPDT 或 SPST 依版本）
- 辅助电源 Uaux：18–30 V DC（典型 24 V DC），功耗 <5 W
- 安装形式：DIN 35mm 导轨卡装（MMS3120 紧凑型）或 19″ 机架插箱模块（MMS3000 机架式），背后螺钉/弹簧端子
- 前面板指示：Power LED、OK LED（传感器回路正常）、Alert/Danger LED 每通道
- 环境条件：运行 -10～+55℃（部分 -20～+70℃ 启动降额），5～95% RH 非凝露，抗振 IEC 60068-2-6
- 校准/设定：通过前面板多圈电位器设 Zero（位移零位）和 Span（满度 μm→20mA），或 DIP 开关选灵敏度预设（依 022 代码含义需核对 epro 选型表）
- 认证：CE、cULus（依批次）、符合 API 670机械保护推荐做法（当配 MMS6000 系统做 TSI 时）
产品介绍
MMS3120/022-000 是 epro MMS 3000 家族中专为汽轮机/水轮机/压缩机轴振动与摆度测量的信号调理器。它上游接 PR 9266 涡流探头（测轴相对振动/偏心/胀差）或 PR 9286 速度传感器（壳振），下游给 4–20mA 去 DCS/PLC 做趋近报警，同时保留 AC 动态输出接在线分析或手持测振仪。相比全集成的 MMS6000（数字 TSI 系统），MMS3000 是模拟/混合式独立模块，大量装于 90 年代到 2010 年的电厂TSI柜，现基本只做 MRO 原位替换。
坦白讲买这调理器九成是老 TSI 柜报警”Sensor Open / Gap Voltage Out of Range”查下来是调理板放大级漂移或继电器触点氧化。换 MMS3120/022-000 同后缀（022 决定探头类型/量程/输出极性）插回 DIN 轨，按旧铭牌重调 Zero/Span（或记电位器初始位置拍照复原），不需改 DCS 接线。有一点要注意——022 代码区分探头灵敏度（如 8mV/μm vs 200mV/mil）和动态输出范围，买错可能导致指示值差一倍或极性反。
应用场景与行业案例
我在现场最常碰到：电厂 #2 机 TSI 柜夜班发”X向轴振 Alert”，到柜前看 MMS3120 OK 灯灭——量探头间隙电压正常（探头没坏），拔下调理器测供电 24V 正常但板上 -24V 前置器供电无输出，确认板内电源模块老化。这种时候你不希望重调整个 TSI 系统，断电拆旧装新、复现旧电位器位置（或按原 Gap Voltage 重调 Zero）、Span 设回原量程（如 0–200μm→4–20mA），开机比对示值与邻通道一致即可。
- 火电/核电/燃机 汽轮机 TSI 柜 — 大轴 X/Y 向轴振（PR 9266 涡流）+ 差胀/偏心， 做前置放大与报警，原位替换保报警设定值不变。
- 水轮发电机组 摆度/振动监测 — 上导/下导/水导摆度 + 法兰振动，配 PR 9266，老站沿用 MMS3000 架构。
- 大型压缩机/风机 轴振保护 — 流程工业关键机组 TSI 简化版，4–20mA 进 DCS 参与 ESD 联锁。
- 老式 TSI 改造过渡期 — 保留 调理原探头，后期整体升 MMS6000 时再换机架。
真实案例：
南方某 300MW 燃煤机组小修后开机，#1 轴承 X 向轴振 DCS 示值满量程（20mA）但便携式测振仪夹轴承座读数正常——TSI 柜 /022-000 OK 灯闪，间隙电压表头指 -2V（正常 -9V～-11V 依 pregap）。互换 Y 向同型号板故障随板，确认调理器内前置器供电稳压 IC 失效。库房有 A 级测试拆机 /022-000（同 022 代码配 8mV/μm PR 9266），断电拔旧装新、复现旧板 Multi-turn Pot 位置（Zero 对应 -10V gap → 4mA，Span 200μm → 20mA）、上电测 Gap Voltage -10.2V 确认、开机升速比对邻通道示值偏差 <3%。15 分钟恢复，未碰 DCS 组态。汽机专工说”这电位器位置拍个照留底——下次换直接按刻度复原”。
常见问题解答 (FAQ)
不建议热插拔。TSI 调理器带电拔插可能致短暂 4–20mA 输出掉线触发 DCS 假报警或继电器抖动。正确：确认该通道不参与 ESD 跳闸或切 DCS 强制→断 24V 辅助电→拆旧→装新→复调 Zero/Span→送 24V→核对 OK 灯亮、示值合理→恢复 DCS 监视。
Q2：后缀 /022-000 能换成 /011 或其他吗？
不能随便换。 后缀第一位数字（如 0 开头）区分传感器类型（涡流/速度/加速度）、第二位区分输出配置（动态输出有无/范围）、第三位区分电源/端子。混用可能前置器供电不对（烧探头！）或输出极性/量程错。必须按原柜铭牌完整型号采购，典型写法 /022-000。
Q3：换新板后指示值不对怎么调？
先确认探头型号（如 PR 9266 8mV/μm）和原设量程（如 0–200μm pp）。步骤：①断电装板；②送 24V；③量探头 Gap Voltage（应在探头线性中心附近，典型 -7V～-12V DC）；④调 Zero 电位器使输出电流 =4mA（对应零位/中间位置）；⑤模拟或机械设满量程位移调 Span 使 20mA；⑥核对动态 AC 输出幅值合理。建议换板前拍照旧电位器刻度位置直接复原最快捷。
Q4：怎么鉴别拆机件好坏？有什么坑？
重点：①上电 Power LED 亮、无 Sensor Fault（OK 灯绿或依状态）；②接标准校准探头（或仿真电阻网络模拟涡流探头）输出 4–20mA 随位移到预期值；③报警继电器动作电平与标称一致；④让卖家提供上电+标定测试视频/截图。前置器供电负压（-24V 典型）是常见故障点——无 -24V 输出基本板已坏。
