描述
产品详情
· 型号：PR9376/010-011（配套安装组件 9200-00097）
· 品牌：EPRO（Emerson）
· 系列：PR9376 系列
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 工作原理 | 霍尔效应（有源，非涡流） | 需供电，不是无源涡流探头 |
| 供电电压 | 10–30VDC，典型 24VDC | 内置反接保护和短路保护 |
| 输出信号 | PNP 推挽方波，高电平 >Vcc-2V，低电平 <0.5V | 直接进 PLC 高速计数或 TSI 系统 |
| 频率响应 | 0–20kHz（0–120万 RPM @60齿） | 低速零转速也能检出 |
| 上升/下降时间 | <1μs | 相位精度够做动平衡 |
| 检测对象 | 铁磁齿轮、键槽、螺钉头 | 模数 ≥1，齿高 ≥2mm |
| 安装气隙 | 典型 0.5–1.5mm，最大 2.0mm | 气隙越大灵敏度越低，别凭感觉拧 |
| 螺纹规格 | M18×1，全长 58mm（不含线缆） | 配双锁紧螺母，防振动松脱 |
| 出线方式 | 5m PUR 铠装电缆，M12 航空插头可选 | 现场振动大时优先一体出线版 |
| 防护等级 | IP67 | 机匣内油污、冷却水溅射无压力 |
| 工作温度 | -30～+100℃ | 轴承箱表面夏天能到 90℃+，仍在范围内 |
| 壳体材质 | 不锈钢 AISI 303 | 抗海水腐蚀，海上平台可用 |
| 抗振性能 | 10g，10–2000Hz | 直接装在压缩机缸体上也扛得住 |
| 认证 | CE / CSA / ATEX（部分版本） | 防爆区需确认后缀是否为 Ex 版 |
| 配套件 | 9200-00097 安装支架组件 | 含螺母、垫片、对正工具 |
产品介绍

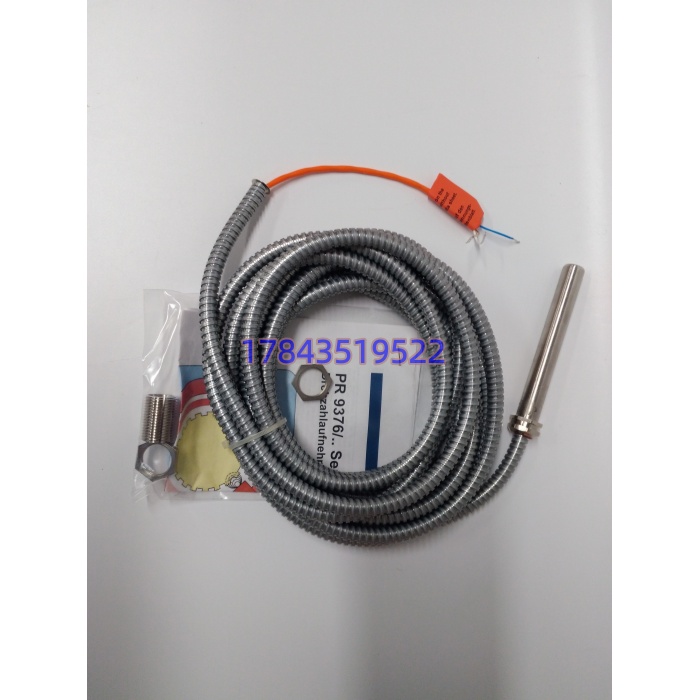

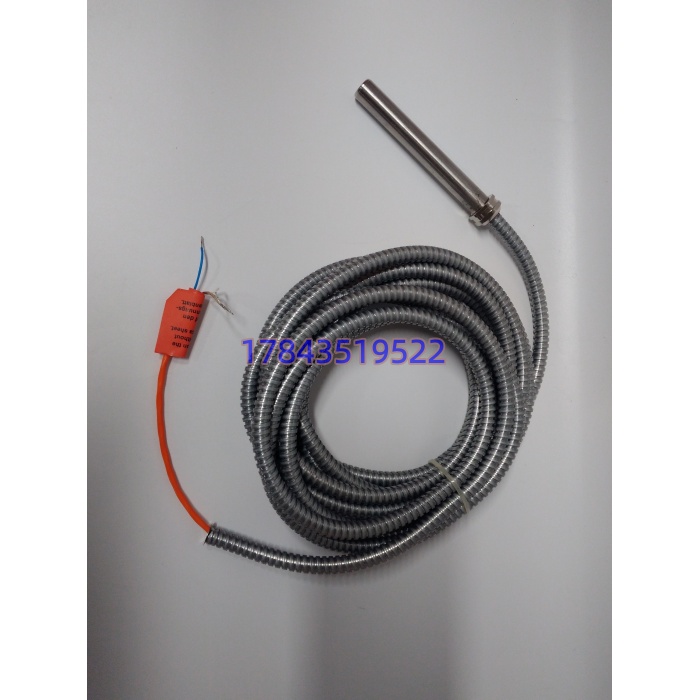

PR9376/010-011 是 EPRO 在机组监测领域的经典转速/键相传感器，和 PR6423 涡流位移探头是亲兄弟，但干的活不一样。PR6423 看轴的位置（位移），PR9376 看轴的速度（转速+相位）。它用的是有源霍尔元件，不是无源涡流，所以必须接 24VDC 才能干活。输出是干净的 TTL 方波，不像磁电式传感器那样低速时信号弱得像蚊子叫。这点在汽轮机盘车转速（3–6 RPM）下特别关键——磁电式的这时候几乎没输出，PR9376 照样给你稳定的脉冲。
和本特利 3300 XL 转速模块比，EPRO 这套的优势是传感器本身便宜、安装简单、不需要前置器，一根三线制（棕+黑-黑信号）直接进 TSI 机架或 PLC 高速计数。缺点是检测距离比涡流探头短，齿轮和探头之间不能隔太多油泥。坦白讲，如果你的系统是 EPRO MMS6000 或 AMS6500 架构，这玩意儿就是标配，别折腾换别的品牌，接线定义和机架卡槽都是一一对应的。如果是 PLC 直接采转速，它也完全胜任，比磁电式稳定得多。
应用场景与行业案例
我在现场遇到过最让人抓狂的事：汽轮机冲转过程中键相信号时有时无，动平衡做了一半丢相位，整台机组的振动数据作废。查了一夜，最后发现是安装气隙太大——原来那个检修工凭手感拧的，没用量块，实际气隙 2.3mm，超过了标称最大值，高速时磁场耦合刚好在临界边缘，转速一过 1800RPM 信号就断。重新调到 1.0mm，一次搞定。
- 汽轮机/燃机启停监测：PR9376 做键相，给涡流探头提供相位基准，动平衡时每个振动点的角度才有意义。
- 离心压缩机防喘振：转速信号直接进防喘逻辑，传感器失效 = 防喘阀全开，容不得半点含糊。
- 发电机零转速检测：盘车投入/退出判定，磁电式在 3RPM 以下基本歇菜，霍尔式照常输出。
- 风机齿轮箱状态监测：风电齿轮箱高速轴转速跟踪，低温 -25℃ 时磁电式输出幅度衰减 30%，霍尔式不受影响。
- 船舶柴油机曲轴位置：机舱高温高湿高振，IP67 不锈钢壳体扛得住，M18 螺纹锁紧后几年不用动。
前年去西北一个自备电厂，#3 机大修后首次冲转，DEH 画面上键相信号闪烁不定，动平衡工程师急得满头汗。现场翻出一块新的 /010-011，拆旧换新，气隙用 1mm 塞尺重新对正，双螺母锁紧，上电后示波器看波形——干净方波，边沿陡峭，相位稳定。冲转继续，动平衡一次合格。老师傅事后跟我说：这探头不贵，但没它你连动平衡都做不了，属于那种平时没人想起、坏了全场停工的东西。
