· 型号：CON021（epro 涡流前置放大器，完整订货号视后缀而定，如 CON021/916-120）
· 品牌：EPRO（Emerson，ABB epro 产品线分销）
· 系列：epro CON0x1 前置器系列 — 专配 PR6422/PR6423/PR6424/PR6425/PR6426 电涡流位移传感器
技术参数
- 产品名称：CON021 Eddy Current Transducer Preamplifier（Proximitor）
- 适用传感器：PR6422、PR6423、PR6424、PR6425、PR6426 系列电涡流位移/振动探头
- 供电电压：-23V ～ -32V DC（典型 -24V DC），具反向极性保护
- 输出电压：线性范围 -4V ～ -20V（DC偏置上叠加与轴振动成正比的AC信号）；最大范围 -1V ～ -22V；参考中点 -12V
- 输出阻抗：≈100kΩ
- 传感器接口：LEMO 自锁插头（7芯或对应针数依具体后缀），与探头电缆匹配

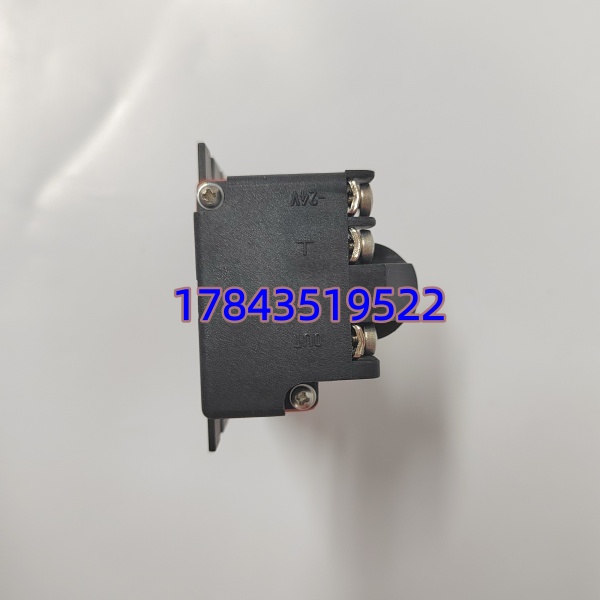

- 电源/信号端子：螺钉端子（供电 -24V、0V、信号输出 +/-、屏蔽）
- 线性误差：≤1.0%（配 PR6423），≤1.5%（配 PR6422/PR6424/PR6426），≤6.0%（配 PR6425）
- 温漂：零点漂移 ≤200mV/100K；灵敏度漂移 <2%/100K
- 响应时间：≤15μs（阶跃）
- 工作温度：-30℃ ～ +100℃（部分组合可扩展 -40～+150℃视探头）

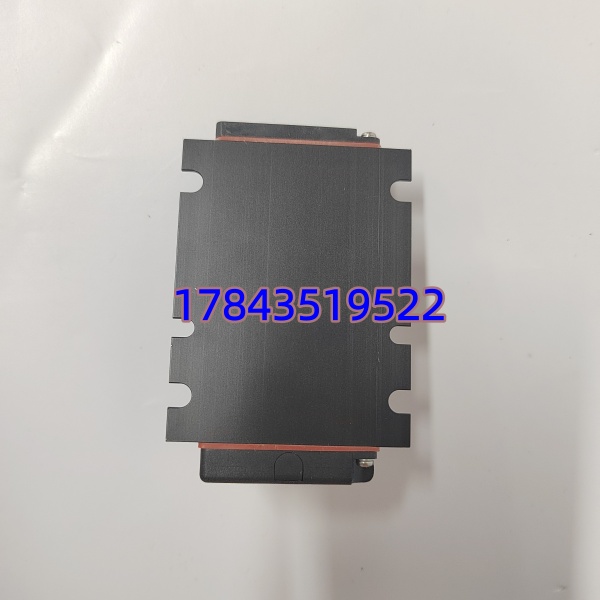

- 安装方式：面板安装，4×M5螺钉固定（通常 50×75mm 面板开孔依具体后缀）
- 防护等级：IP20（柜内安装，探头部分 IP67）
- 认证：CE，符合 EN 50014/50020，Ex ia 本安型需选 /91 后缀加安全栅
产品介绍
汽机/压缩机的轴振保护系统里，探头埋在瓦座里测微米级位移，真正把那点微弱信号变成可采电压的就是这只 CON021 前置器——它不是普通信号调理器，内部含恒流振荡源和线性化网络，必须与 epro PR 系列探头成对校准使用。现场实测发现，老机组原配 CON011（IP67 灌封版）若柜内空间够可以直接换 CON021，但注意 CON021 是 IP20 面板安装，装在现场就地端子箱要另加防护。
采购最容易踩的坑是”只看 不看后缀和探头匹配”。严格来说 本身电路通用，但订货后缀（如 /916-xxx）决定线缆长度、接头方向及是否本安认证——最关键的是探头灵敏度必须与前置器预期一致（标准 8mV/μm 或 4V/mm 标定），换不同型号探头要核对校准证书。另外市面有大量拆机件，建议要求附带原厂校准标签或测试报告，因为前置器零点漂移超差会导致 TS 系统误报警，排查起来极费时间。
替换与升级建议
✅ 直接替换
- ——物理尺寸、供电、LEMO 接口全同，直接面板拆换。换新后需复核间隙电压（DC Bias）是否在探头标定证书给出的 -12V±1V 范围，必要时微调安装间隙，不需重标定探头本身（探头与前置器出厂已配对，理想情况保留原探头不动只换前置器即可）。
⚠️ 软件兼容（需确认/小改动）
- CON011（IP67 灌封版，通常带一体电缆）——电特性兼容同系列探头，若原系统是面板安装的 改为 CON011 需改安装方式（CON011 是 DIN 轨或螺栓固定灌封体、无面板螺钉），且探头侧 LEMO 插头须匹配。反之 替 CON011 需确认柜内开孔和走线。探头灵敏度不变则不需改监测卡量程。
- ——功能兼容但本安版(/91)要求回路加安全栅，普通版不能用于 Zone 0/1 区域，混用需核防爆分区要求。
❌ 硬件不兼容
- CON031——虽同为 CON0x1 家族，但 CON031 设计为接裸线末端传感器（螺钉端子）而非 LEMO 插头，物理接口不同，不能直接替换带 LEMO 插头的 系统除非同时改探头尾缆。
- Bently Nevada 3300 系列前置器（如 330180）——BNC/同轴接口、供电及输出特性不同，epro 与 BN 3300 系列互不通用，严禁混用。
若无同后缀现货，部分项目临时借用其它后缀 并保留原探头，只要灵敏度匹配且间隙电压正常即可运行，但建议尽快换回原配置并留存偏差记录。
