描述
产品详情

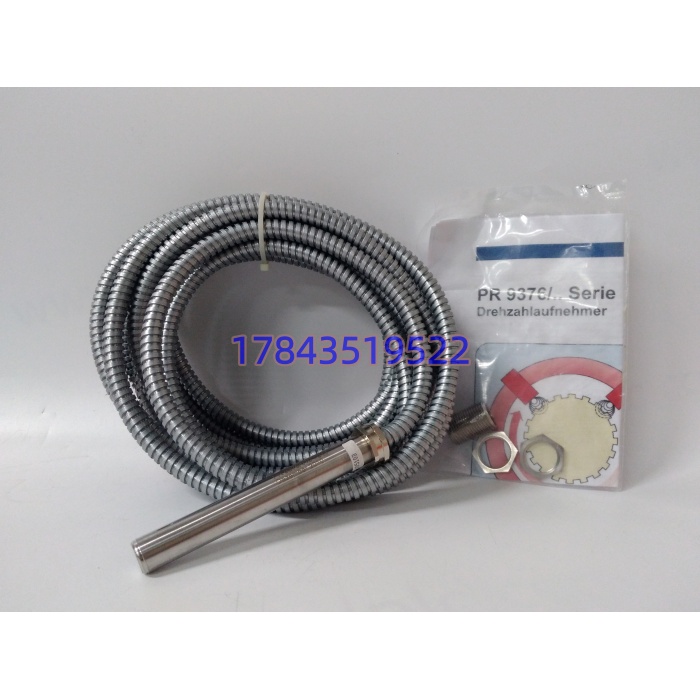

· 型号：PR9376/010-011（传感器）+ 9200-00097（配套安装组件）
· 品牌：EPRO（Emerson 旗下）
· 系列：PR9376 霍尔效应转速/键相传感器
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 霍尔效应转速/键相传感器套件（Speed & Keyphasor Sensor Kit） |
| 适用系统 | EPRO MMS 3000 / MMS 6000 监测（如 MMS6312 键相/转速模块），兼容第三方 TSI/DCS 数字脉冲输入 |
| 传感器型号 | PR9376/010-011 |
| 配套件号 | 9200-00097（安装套件：M18×1.5 螺套/支架/锁紧/接头） |
| 测量原理 | 霍尔效应，非接触式（差分半桥 + 集成运放 + DSP 处理） |
| 供电电压 | 10–30 V DC，最大工作电流 25 mA |
| 触发频率 | 0–12 kHz（对应最高转速 720,000 cpm） |
| 输出类型 | 推挽输出（Push-pull），可短接保护（最长 20 s） |
| 输出电平 | 12 V DC / 100 kΩ 负载：高电平 >10 V，低电平 <1 V |
| 脉冲特性 | 每转/每齿 1 个周期脉冲，上升/下降时间 <1 μs |
| 动态输出阻抗 | <1 kΩ |
| 允许负载 | 阻性 400 Ω，容性 30 nF |
| 推荐气隙 | 模数 1 时 1.0 mm；模数 ≥2 时 1.5 mm（据多源一致口径） |
| 适配被测件 | 铁磁材料（软铁或 ST37 等非不锈钢），模数 ≥1 直齿轮/渐开线齿轮 |
| 电缆规格 | 5 m 铠装电缆，PTFE 绝缘（据多源口径；另有 3 m 选项视变体） |
| 安装规格 | M18×1.5 安装螺纹（9200-00097 套件提供完整安装附件） |
| 外壳材质 | 不锈钢密封壳体，探头头合成树脂 + 黄铜管加固 |
| 防护等级 | IP67（传感器本体；部分渠道标 IP66，以原厂手册为准） |
| 工作温度 | -25 至 +100 ℃（据多源一致口径；原厂 PR9376-P 手册标 -30 至 +100 ℃） |
| 存储温度 | -40 至 +100 ℃ |
| 传感器重量 | 仅传感器约 210 g（不含电缆及配件） |
| 认证 | CE 2014/30/EU、2014/35/EU、2011/65/EU（据渠道页口径） |
| 校准 | 出厂线性预校，现场仅调气隙无需额外标定 |
产品介绍
从维护者视角看，PR9376/010-011 是旋转机械状态监测里”探头小、责任大”的典型——它不直接停机，却是超速保护和 TDM 动平衡的全部相位基准。某个 300 MW 汽机大修时碰过：MMS6312 键相模块偶报”Signal Loss”，动平衡相位数据跳变，以为是模块坏了，换卡无效；最后拿示波器戳 PR9376 输出端，发现脉冲高电平从 >10 V 漂到 6 V，脉冲沿从 1 μs 退化到 4 μs——齿轮端面磨损导致气隙从 1.0 mm 变大到 1.8 mm，超过推荐上限。调回气隙、换装新探头，相位立刻稳。
严格来说，它只在被测齿面材料是铁磁软铁/ST37 这类、且气隙控制在模数对应的 1.0–1.5 mm 内才输出合格脉冲；不锈钢齿轮或气隙过大都会让霍尔信号衰减、低速丢脉冲，现象是”转速显示正常但键相相位乱跳”。渠道网页里那些”16 通道振动模块””PR9300 系列 DIN 轨 AI/FFT/AI 预测维护”的描述，是把 EPRO 另一类产品错误拼接的结果，相互矛盾且未经原厂背书，采购时一律以 EPRO 官方 系列手册”霍尔转速/键相传感器 + 9200-00097 安装套件”为准。TCO 上单套探头不贵，但它是超速保护三取二的最后一路信号源之一，缺它=TSI 相位基准丢失=动平衡做不了=大修窗口白费。
应用场景与库存策略
转速/键相探头的痛点不在贵，在”信号退化是渐变的”——脉冲沿变缓、幅值衰减，HMI 上转速值还在，但键相相位慢慢飘，TDM 趋势图出现假象，动平衡算错配重。而 系列原厂供货周期长，EMERSON 整合 EPRO 后老型号渠道收紧，急购靠翻库存。
- 汽轮机/燃机 TSI：超速保护 + 键相相位基准，非它不可（MMS 原生探头唯一匹配），建议 A 类，每轴系备 1 套冷备（传感器+安装套件同盒）。
- 大型压缩机/齿轮箱：TDM 动平衡与趋势监测，建议按机组数 ×1 套 + 区域共享 1 套。
- 沿海/海上平台：盐雾 + 电磁干扰重，必须确认铠装电缆金属护管完好，建议供应商代管 1 套保税备件。
- 老厂 MMS 3000/6000 未换代项目：按剩余寿命 5–8 年 Last-time-buy，电缆长度按现网实测（3 m/5 m）订，别凭默认。
- 低速大惯量设备（如球磨机）：低速下仍能输出稳定波形是 强项，但气隙更敏感，建议每次大修用示波器逐路测脉冲做老化趋势。
真实案例：某乙烯装置裂解气压缩机，年度 TSI 校验发现 Keyphasor 相位每天漂移 5°–8°，动平衡软件给出的配重方案现场贴完振动反而变大。维保换了 MMS6312 模块无效，最后查到是 /010-011 探头电缆铠装层在轴承座出口处被磨破，屏蔽接地半断不断，低速时 DSP 还能勉强出脉冲，高速时共模噪声把沿拖到 3 μs，相位判错。备件柜里 9200-00097 安装套件有，但传感器本体是另一尾标（/010-010，电缆 3 m 而非 5 m），长度不对够不到安装位置。最后从兄弟装置借了一套同规格，30 分钟恢复。那次之后他们把”探头+安装套件+电缆长度”三件绑成一行 BOM，按轴系 1:1 冷备。
