产品详情

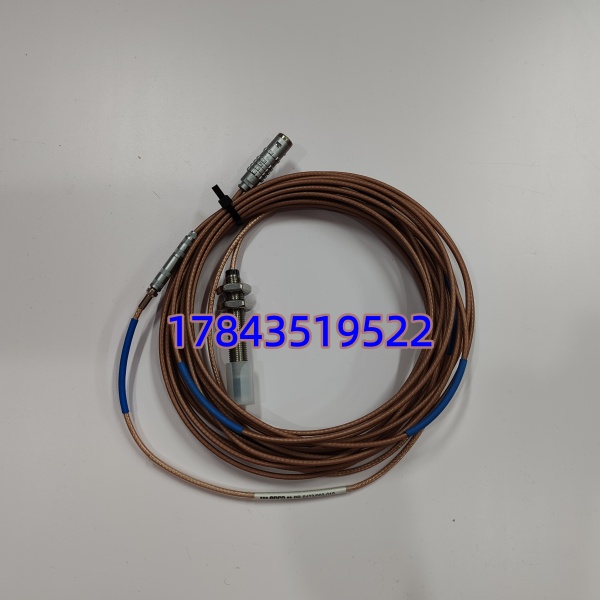

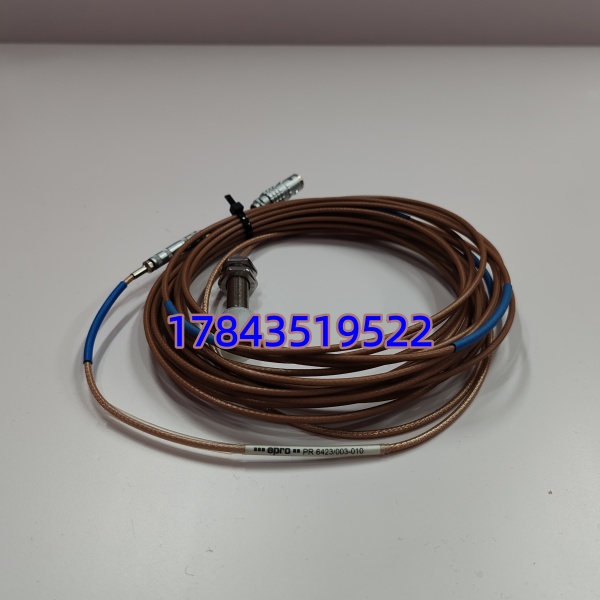

· 型号：PR6423/003-010（PR6423/003 探头 + CON011 前置放大器，延伸电缆 5 m）
· 品牌：Epro（Emerson Automation Solutions）
· 系列：PR6423 Eddy-Current Transducer System — 配 CON011 Proximitor®
技术参数
| 参数项 | 规格值 |
|---|---|
| 探头型号 | PR6423/003（φ8 mm 标准探头，螺纹 M10×1，不锈钢壳体） |
| 线性测量范围 | 0～2.0 mm（0～80 mils），线性度 ±1% FS（典型 ±0.5%） |
| 系统灵敏度 | 200 mV/mil（= 7.87 V/mm），-18 V @ 零间隙 / -2 V @ 2 mm 间隙（负向输出） |
| 最小被测靶直径 | ≥ φ30 mm（轴表面，建议大于探头直径 3～4 倍） |
| 探头工作温度 | -34℃ ～ +177℃（高温型可达 +260℃，依具体后缀确认） |
| 探头耐压 / 抗振 | 20 g RMS（10～1000 Hz），IP67（带铠装电缆时） |
| 延伸电缆 | 整体或分立 5 m（型号中”-010″常指 5 m 延伸缆，部分写法 010=5m，020=9m 依目录） |
| 前置放大器 | CON011（Epro Proximitor®），DIN 35 mm 导轨安装，-24 VDC 供电（典型 18～30 VDC） |
| 前置器输出 | DC -2～-18 V（对应间隙），AC 动态分量可并接监测仪（3500/3300 或 AMS 2140） |
| 频率响应 | 0～10 kHz（±3 dB，-3 dB 点依电缆总长，长缆略降） |
| 温度系数（前置器） | < 0.03 % FS/℃ |
| 安装间隙设定 | 通常按机械设计值预设（例：轴静态间隙 1.0 mm → 输出 ≈ -9.87 V），现场以间隙电压为准调 |
| 认证 | CE、cULus、部分批次 DNV/ABS（船用可选）符合 API 670第 5 版要求 |
| 兼容监测器 | Emerson AMS 2140、Bently Nevada 3500/42M（需 Bently 3300 系列探头配 Bently 前置器，混用需确认标定）、Epro MMS 6000 |
| MTBF（参考） | >200,000 h（探头+前置器系统，典型电站环境） |
产品介绍
TSI 改造最常见痛点：运行多年间隙电压慢慢漂出报警区但探头外观完好——九成是 CON011 前置器温漂超差或延伸缆接头氧化引起。整套换新（/003 探头 + 延伸缆 + CON011）并按原始机械间隙重校零点是最稳妥做法，比单换探头多花不了多少（前置器单价不高），但消除”隐性漂移”带来的误跳闸风险。现场实测发现：保留老前置器只换探头重调零，三个月后又有微量漂移；成套换后两年间隙电压稳定在 ±0.05 V 内。
从商务讲这组合属 Epro 成熟品仍在产（Emerson 接手后延续供应），不像纯停产备件那么难找。要说不足：它是单通道非智能——无内置电子标签记忆探头常数（新智能型部分厂商有但 Epro 此代无），安装必须核对铭牌线性范围和延伸缆总长，错配总长（如 5 m 探头的 5 m 延伸缆=总长 10 m 超典型标定）会让灵敏度偏离 200 mV/mil 需重新标定。API 670 机组建议按成对储备备件（探头+前置器），避免不同批次线性度微差引入不确定度。
替换与升级建议
✅ 直接替换
- ：完全兼容，建议整套更换（探头+延伸缆+前置器）并重新设定安装间隙电压，不混用新旧前置器。
- ：可混配但总长须是 Epro 标定值（通常 5 m 整体或 5 m 探头+5 m 延伸=系统总长 5 m 或 9 m 依型号），总长错需重新标定，不推荐随意改长度。
⚠️ 需确认配置（小改动）
- ：若原工况 >177℃ 可换高温型， 同用，但间隙电压静态值可能因探头常数微差需复核——属正常维护调整非硬件不兼容。
- Bently 3300 系列 8 mm 探头 + 3300 前置器 ←→ 此 Epro 组合：功能同类但不互通——探头与前置器须同品牌配对，混用数值不准，监测仪侧（3500）可接受任一侧输入（标定值在监测器里改），但探头+前置器不能跨品牌混搭。
❌ 硬件不兼容
- 单纯振动加速度传感器 / 速度传感器——原理不同，无法替代轴间隙测量。
- PLC 模拟量输入模块——无高频动态解调与 -24V 激励，不能直接接探头线圈。
若无 -003-010 现货，短期可用 /003 配 分开订组合（确认延伸缆长度标记一致），避免用 Bently 3300 探头凑合——曾见项目混用致轴振示值偏小 30% 躲过跳闸险酿事故。
常见问题解答 (FAQ)
行业习惯写法指整套：/003 探头（φ8mm，2mm 线性）+ 5 m 延伸电缆 + 前置放大器。正规渠道可整套订（推荐）也可分项订——但分项务必核对延伸缆接头型号（Epro 用 Tuchel 圆形连接器）与 版本匹配。
Q2：能和 Bently Nevada 3300 系列探头/前置器混用吗？
前置器与探头必须同品牌配对。Epro + 是标定的传感器对，Bently 3300 探头配 Bently 3300 前置器也是。混用输出比例偏差（典型 3300 系统 200 mV/mil 亦但驱动频率不同），监测仪读数错。监测仪（3500/AMS2140）可接任一侧输出——只要前置器输出符合 -2～-18V 标定。
Q3：安装时间隙电压设多少？怎么调？
按机械设计静态间隙（通常 1.0～1.25 mm 对应轴中心）换算：-9.87 V（1.0 mm）或 -8.14 V（1.25 mm）。安装时顶住轴表面记 -18 V（零间隙），后退至目标间隙电压止，锁紧螺纹并锁紧螺母，最后复核间隙电压与监测器示值。建议用万用表测 输出端 DC 值。
Q4：延伸缆长度怎么选？”-010″是几米？
Epro 目录惯例：/003-010 中 010 多指配 5 m 延伸电缆（部分文档编码末三位代表米数×2，010=5 m，020=9 m）。采购前量现柜内 到探头安装点的距离加 0.5 m 余量，总长（探头内置缆+延伸缆）优先选 5 m 系统或 9 m 系统——别自定义非标长度否则灵敏度偏离 200 mV/mil 需现场重新标定。
