描述
产品详情

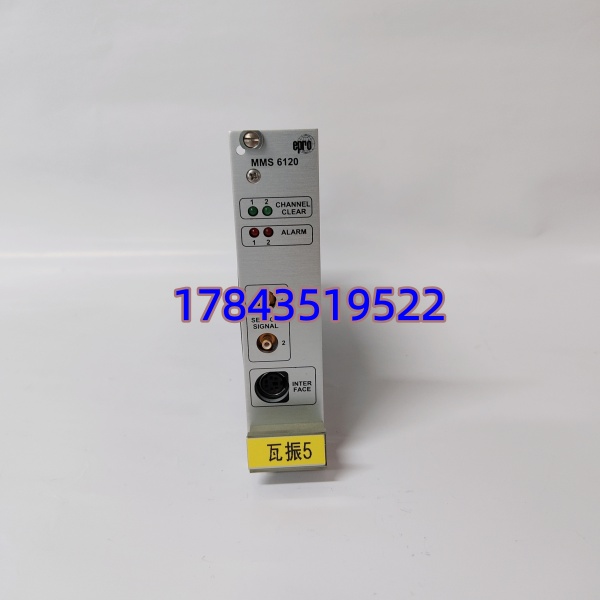

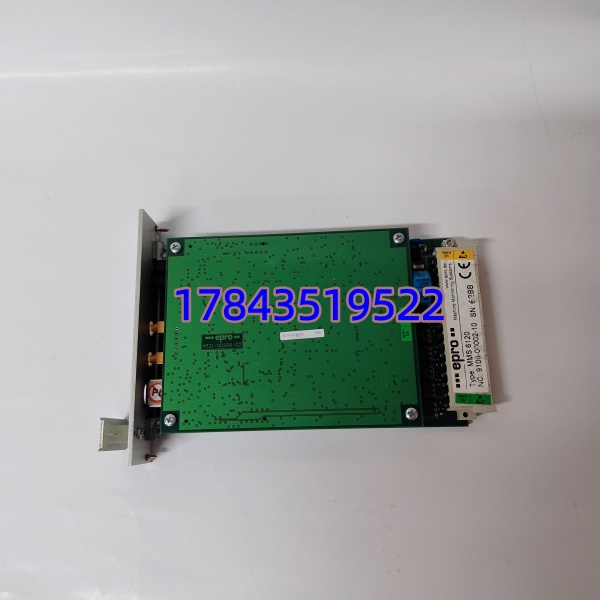

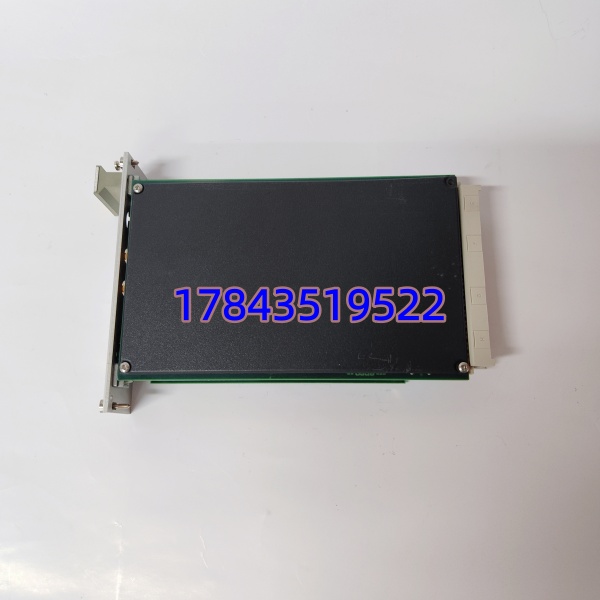

· 型号：MMS6120
· 品牌：EPRO（现 Emerson/Ametek Machinery Health）
· 系列：MMS 6000 机械保护系统（TSI）——双通道振动/轴相对位移监测模块
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MMS6120 |
| 订货号(Order Code) | 9100-00002-10（亦见 9100-00002C-08 等同功能变体） |
| 模块定位 | MMS6000 机架插卡——双通道轴相对振动（涡流）或轴承瓦振（速度/加速度）监测 |
| 输入通道 | 2 路独立，可分别配涡流探头（PR6422/6423/6424/6425＋CON0xx前置器）或速度传感器（PR9266/PR9268）或压电加速度计 |
| 涡流输入范围 | -1 ～ -22 V DC（来自前置器输出），输入阻抗 >100 kΩ，差分 |
| 速度/加速度输入 | ±15 V DC max（速度传感器），±5 V pp（加速度），频率响应 0.1 Hz～5 kHz（±3 dB 依滤波设置） |
| 测量模式 | 峰峰值 Spp / 峰值 Spk / 有效值 RMS（依传感器类型组态），含键相输入用于同步分析 |
| 模拟输出（特征值） | 每通道独立 0/4–20 mA（负载 ≤500 Ω）及 0–10 V DC（负载 ≥10 kΩ），精度 ±1% FS |
| 动态/缓冲输出 | 每通道 BNC/SMB 插座输出原始交流分量 0–20 Vpp（与传感器信号 1:1 比例），供录波/频谱分析 |
| 报警功能 | 每通道独立 Alert（报警）＋ Danger（危险）两级，可设延时常开/常闭继电器输出（SPDT 250 V AC / 5 A），支持报警滞后及过临界转速倍增 |
| 键相/转速输入 | 1 路 TTL/24V 逻辑键相脉冲输入（用于 1×/2× 同步振动分析），最小脉宽 10 μs |
| 通信与组态 | RS-232/RS-485 本地口用 MMS6000 Configuration Software 组态；数据经 MMS6000 机架背板至上位（可选 PROFIBUS DP / Modbus RTU 通信卡） |
| 供电与功耗 | 通过 MMS6000 机架背板供 24 V DC（±20%），典型功耗 ≤5 W |
| 工作温度 | 0 ～ +60℃（机柜内），存储 -30 ～ +85℃，5–95% RH 非凝露 |
| 认证与标准 | 符合 API Std 670、VDI 2056 / 2059；CE；部分版本 SIL2 按 IEC 61508 |
| 安装方式 | 插入 MMS6000 标准机架槽位（6U Eurocard），支持在线热插拔更换 |
产品介绍
TSI 柜里轴振通道无故出”传感器故障”导致 ETS 误动——老 MMS6110 或第三方振动卡在潮湿环境下易受共模干扰。MMS6120 是 系列主力双通道监测卡，通道间加强隔离扛现场接地环流，内置传感器开路/短路诊断能把假故障和真探头断线区分开，减少不必要跳机。现场实测发现——它既能做轴相对振动（配 PR6423+CON021，典型间隙电压 -10～-12 V），也能做轴承瓦振（配 PR9266 速度拾振器），同一机架混插不同功能模块（位移 MMS6110、转速 MMS6210 等），对老电厂 TSI 改造尤其友好，不用整体换机架。
采购决策重点只有两条：确认你现有机架是 系列（不是 Bently Nevada 3500 也不是 AMS 6500），以及确认要测的是轴振（涡流）还是瓦振（速度）——订货时部分区域会要求注明传感器类型做固件预配置，但硬件本身通用。交期全新原厂件近年波动大（6–10 周），关键机组建议 N+1 备库，我们出货前做上机架模拟探头信号引导测试并附截图。
替换与升级建议
✅ 直接替换
- MMS6120 同型号（不同批次/版本后缀如 -10 与 -C-08 功能兼容）——断电拔出旧卡插入新卡， 机架识别后在组态软件 Re-download 参数（或自动从机架 NVRAM 同步），约 3–5 分钟恢复监测。建议新旧固件版本一致避免报警点漂移告警。
⚠️ 软件兼容（需确认机架或微调组态）
- MMS6110（老版单/双通道振动卡）——物理插槽兼容 机架，MMS6120 是其功能替代升级版，通常工程文件可直接识别或轻微 Patch 后使用，约 0.5 人天验证。个别极老项目若用了弃用功能块需重新编译下装。
- MMS6210（转速/键相模块）或 MMS6110（轴向位移模块）——插槽兼容但功能不同，不可互为替代—— 专用于振动/轴相对位移测量，MMS6210 管转速，MMS6110（位移版）偏重推力盘位置，混用会导致监测类型完全错误。
❌ 硬件不兼容
- Bently Nevada 3500 系列卡（如 3300XL 330500/330850）、Emerson AMS 6500 A6110、ABB VM600 卡——物理尺寸、背板总线、传感器接口完全不同，无任何互换性。
- PLC 模拟量模块、温度模块——无法提供涡流传感器的 -24 V 激励电源及高频动态缓冲输出。
若无 原厂新件，市场存在验证拆机件（Verified Used），要求卖家提供上 机架引导测试报告及序列号追溯，关键跳机保护回路建议优先原厂或授权渠道。
