产品详情

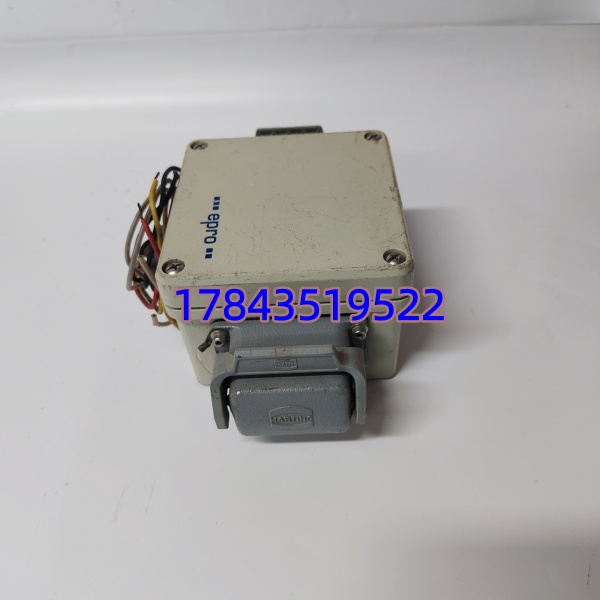

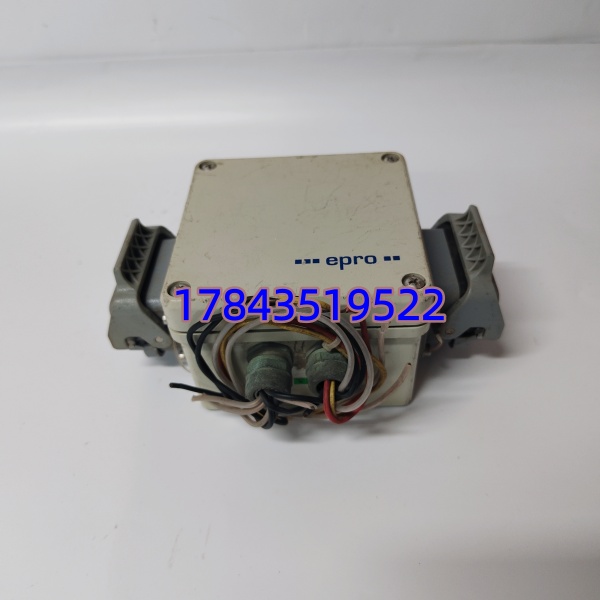

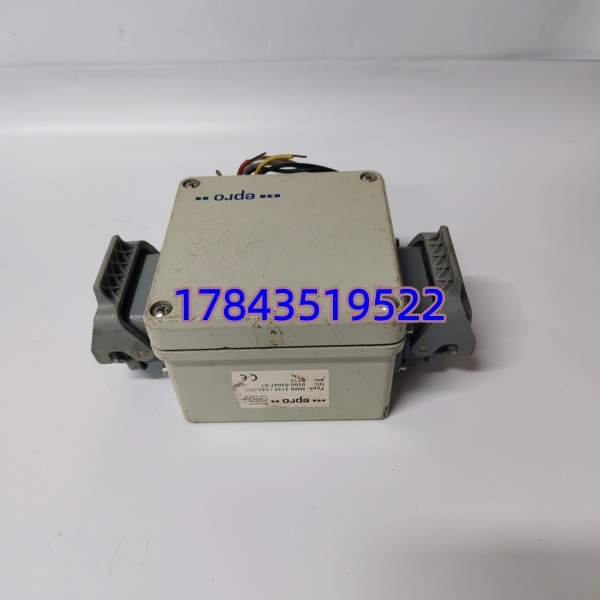

· 型号：MMS3120 — 022-000（关联 9100-03047-01 epro internal material；现场常见完整写法 MMS3120-0-0-0 — 后缀定义 supply/output/filter——买前核对现网铭牌后缀三位/四位码及 Supply 电压）
· 品牌：epro (PRÜFTECHNIK / Baker Hughes — 原 epro GmbH)
· 系列：MMS3000 Signal Conditioner — Proximitor / Vibration Input Module
技术参数
| 参数项 | 规格说明（以 MMS3120 Proximitor Interface 24V DC ver 典型） |
|---|---|
| 产品描述 | epro MMS3120 Proximitor Interface Module — conditions Bently 3300 eddy-current probe signal to 4–20mA & dynamic AC |
| 型号 / Order PN | MMS3120 022-000 / 9100-03047-01（后缀 -000 定 supply & output config——其它 -001/-002 存 — 以现网铭牌为准） |
| 适用探头 | Bently Nevada 3300 系列 8 mm (or 11 mm) eddy-current probe + extension cable (standard 3300 XL 8 mm 推荐) |
| 输入阻抗 / range | 典型 probe drive osc → 探头上测等效阻抗 0～20 kΩ 对应 GAP 0～2 mm travel (per probe cal curve) |
| 标定量程 | DIP-switch / 内部电位器 设定 (ex: 0–500 μm pk-pk 振动 / 0–2 mm GAP)——需与现网探头校准曲线一致(记录原 DIP 设置拍照备查) |
| 输出 — 静态 | 4–20 mA 对应 GAP (轴位移/胀差) — 两线制 loop powered 或 三线制 0–10 V (依 -000 版) |
| 输出 — 动态 | AC coupled dynamic signal (typical ±5 V pk-pk max) for spectrum/orbit via MMS6xxx or standalone DAQ |
| 供电 | 18–30 V DC（典型 24 V DC 屏供），功耗 ≈ 2 W |
| 安装方式 | 35 mm DIN 轨 或 MMS Rack (MMS6110/6210 机架 slot) —— 依现场是 独立 DIN 或插 MMS 机架 |
| 状态指示 | PWR LED / OK LED / Alarm LED (if dual-limit option fitted) |
| 报警设定 | 两路可组态报警/危险比较器 (DIP 或 MMS6xxx 软件——依版) |
| 工作温度 | -20 … +70℃（IEC 60770 工业级），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | CE / CSA / ATEX/IECEx Zone 2（依 project Cert 包——MMS3000 通常 Non-Ex 控室安装） |
| 生命周期状态 | MMS3000 系列 Limited Availability（MMS6000 为继任架构）——确认 epro / PRÜFTECHNIK PSP；全新可订交期 6~14 周常见 |
| 物理尺寸(约) | DIN 轨版 ≈ 22.5×99×114 mm (W×H×D)；MMS Rack 卡版 ≈ 单槽 30 mm wide |
产品介绍
从汽机保护班经验——某 300MW 机组 #2 瓦 X 向轴振 DCS 示值死值，查 Bently 3300 探头 OK、延伸缆 OK → 锁定 输出卡死（DIN 轨装版电源灯亮但 4–20mA 恒 3.6mA 断线仿真）——热插拔替换 （同 022-000 后缀）、按旧 DIP 复原量程设定、Verify 轴振示值回归。它不参与 ESD 关断可。某化工厂碰过 DIN 轨端子扭矩松致供电微断→示值飘——PM 中列入年度 DIP 开关/端子扭矩复核。
采购视角：MMS3000 系列 Limited——全新原厂可订交期 6~14 周常见(Allocation)。按 ABC——；EOL 关窗锁定 Surplus。严格说 022-000 后缀定义供电/输出——买前拍现网铭牌确认完整后缀及 Supply 电压(24V DC vs 115V AC/DC 版)——误买 AC 供版替 DC 供版不启动。(请以 epro MMS3000 Compatibility & PSP Notice为准)
替换与升级建议
✅ 直接替换
- 完全相同后缀(022-000 或现网 -xxx) & Supply Voltage → DIN 轨拆旧插新 → 复原 DIP 开关/电位器标定(按拍照记录) → 量 4–20mA 输出随 GAP 变化正常 → 投运——无重配。(Best)
⚠️ 软件兼容（需核）
- 不同后缀(-000 ↔ -001 差 supply 24V DC vs 115V AC / 输出形式) —— 物理尺寸同可插但电源不匹配合错版不能启——不可混供电版。
- MMS6110/6210 机架插槽插 —— 兼容；若整柜迁 MMS6000 架构需重新标定 & 可能换 MMS6410 等——属技改非快换。
❌ 硬件不兼容
- Bently Nevada 3300/3500 前置器(Proximitor 3300/3500 系列) —— 电原理类似但封装/供电/DIN 不同 （常互为上下游：3300 Probe → 或 → 3500/22M+3500/42M——两套架构不混模块）。
- 普通信号隔离器 / 温度变送器 —— 无 rf-driven probe osc & Gap 解调，严禁替入轴振测量回路。
