描述
产品详情

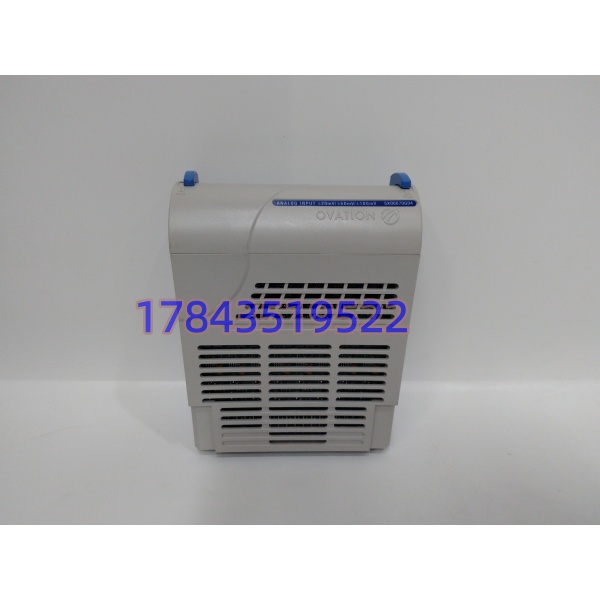

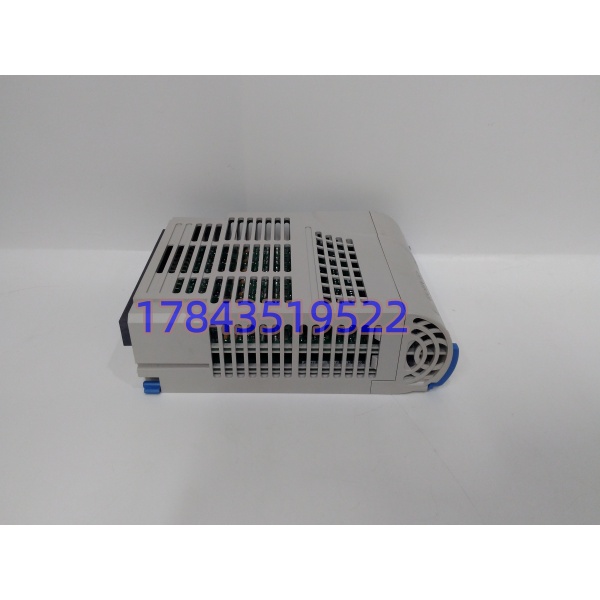

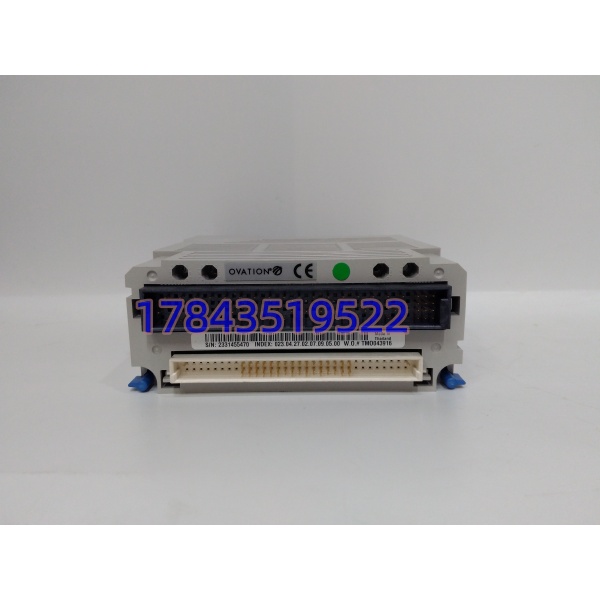

· 型号：5X00070G04
· 品牌：艾默生 / 西屋
· 系列：Ovation DCS
规格参数
| 参数名称 | 技术指标 | 备注说明 |
|---|---|---|
| 信号类型 | 热电偶 / 毫伏级模拟量 | 支持多种热电偶分度号 |
| 输入量程 | ±20mV 至 ±100mV | 专用于微弱信号采集 |
| 指示精度 | ±0.5% | 满足高精度温控要求 |
| 记录精度 | ±1% | 符合 Ovation 系统标准 |
| 转换器类型 | 16位高速 A/D 转换器 | 测量数据稳定，重复性好 |
| 控制精度 | ±0.5% | 两组设定范围 0～100% |
| 工作环境温度 | 0℃ ～ 50℃ | 需配合控制室空调环境 |
| 相对湿度要求 | ≤ 90% | 防止端子氧化及短路 |
| 模块结构 | 模块式 / 控制室安装 | 支持热插拔操作（需规范） |
| 状态指示 | P/C/E/I 四色指示灯 | 便于现场快速诊断故障 |
产品介绍
在火电或化工厂的 DCS 控制室里，最怕碰到的就是那些看似不起眼、一旦损坏却能让整条产线停摆的底层 I/O 卡件。5X00070G04 正是这样一款承载着关键温度监控任务的 Ovation 模拟量输入模件，它专门负责把现场热电偶传来的毫伏级微弱信号，精准翻译成控制器能读懂的数字量。
严格来说，这款卡件的硬件底子依然扎实，但作为供应链管理者，我们更得看清它的生命周期现状。由于西屋 Ovation 系统经历了多次品牌更迭，这类早期型号的备件在原厂渠道的获取难度正逐年攀升。对于维护团队而言，它的核心优势在于无需更改现有组态逻辑即可直接替换；而对于采购来说，现在的策略绝不是“用时再买”，而是必须将其列入长周期战略储备，用合理的库存缓冲来对冲未来的停产断供风险。
应用场景与库存策略
DCS 系统的 I/O 卡件往往处于“平时无人问津，坏时急得跳脚”的尴尬境地。这类模拟量输入模件一旦失效，轻则导致锅炉燃烧效率下降、脱硫脱硝排放超标，重则触发汽轮机或反应釜的紧急联锁停机，每小时数以万计的停机损失绝不是几千块钱的备件成本能衡量的。
- 火电机组锅炉/汽轮机控制：用于实时采集炉膛温度或轴承温度。为什么非它不可？因为 Ovation 系统的专有背板总线决定了它无法被通用 PLC 模块替代。建议库存策略：作为 A 类关键备件，现场控制柜内至少保持 1 件冷备件，库房另备 1-2 件。
- 化工/氯碱电解槽监控：高危环境下的温度连锁保护。建议库存策略：鉴于现场电磁干扰大、卡件损耗率相对较高，建议与供应商签订代管协议（VMI），保证 24 小时内调拨到货。
- 冶金连铸生产线：结晶器振动频率与拉速的精确同步控制。建议库存策略：该工况对信号漂移极其敏感，建议建立同型号备件定期轮换测试机制，避免备件在库房受潮老化。
讲个真实的教训：去年我们在接手一个老旧火电厂维保项目时，发现一台磨煤机的轴承温度测点突然满量程跳变。排查后发现正是这块 5X00070G04 的内部 A/D 转换芯片老化击穿。当时现场只有 1 块备用卡，结果在紧急更换时，由于前任维护人员热插拔操作不规范，导致背板总线瞬间短路，连带把同机架的控制器通信模块也烧了。那次为了等一块原厂替换件，机组被迫降负荷运行了整整 72 小时。从那以后，我们在该厂的 Ovation 备件库里，对这类核心 AI 模件直接拉高了安全库存水位，并强制要求现场执行断电插拔规范。
