描述
产品详情

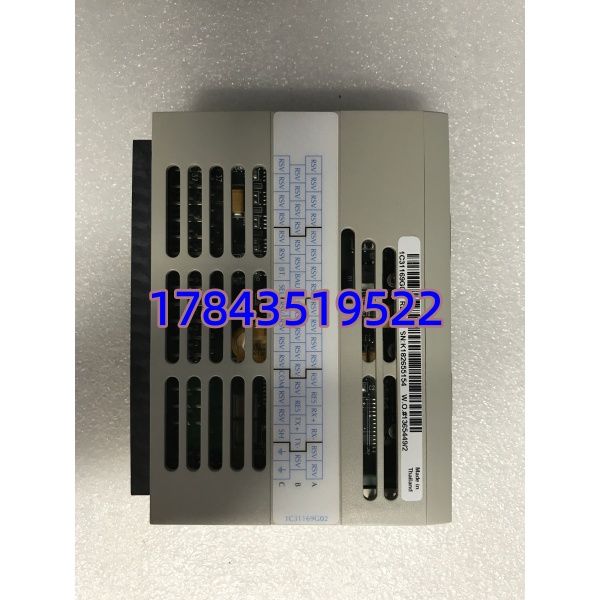

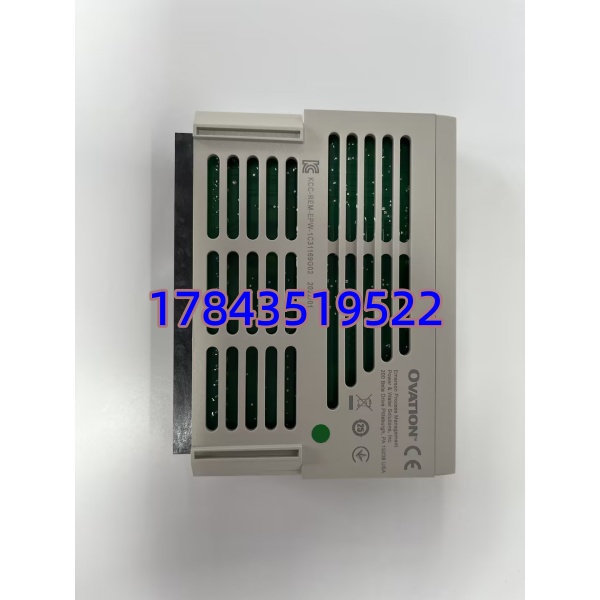

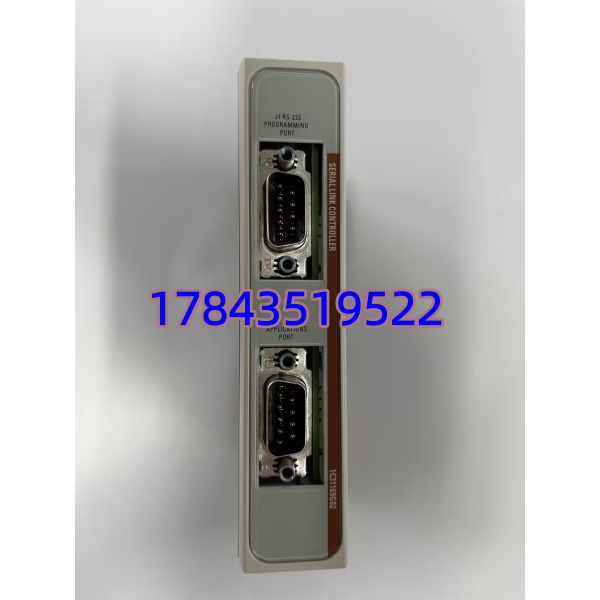

· 型号：1C31169G02
· 品牌：Emerson（原 Westinghouse / Ovation™）
· 系列：Ovation DCS — 32-Channel Digital Input Module (24 VDC Sinking)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 1C31169G02 |
| 所属系统 | Emerson Ovation™ Distributed Control System |
| 模块类型 | 32-Channel Digital Input Module（Sinking / 汇流型） |
| 输入通道数 | 32 点，分为 4 组 × 8 通道，组内共地，组间隔离 |
| 输入信号规格 | 18–30 VDC（标称 24 VDC 湿接点），最小导通电流约 2 mA |
| 输入类型 | 电流汇流（Sinking）——现场设备拉 24VDC 进模块公共端，模块灌电流 |
| 响应时间 | < 5 ms（典型边沿检测，可参与 SOE 事件顺序记录） |
| 电气隔离 | 通道组–逻辑总线 2000 VAC（1 min），组间 500 VDC |
| 背板供电 | +5 VDC（逻辑，由 Ovation I/O 机架背板提供），现场回路外接 24 VDC |
| 功耗 | < 3 W（典型） |
| 状态指示 | 前面板每通道绿色 LED + MOD OK / COM / FLT 状态灯 |
| 安装方式 | 插入 Ovation 标准 I/O 机架配对应 DI 端子底座（如 1C31166G01），支持热插拔 |
| 工作环境 | 0～+60℃，5～95% RH 非凝露，Conformal Coating G3 可选 |
| 认证 | CE / UL / CSA，部分核级配置符合 IEEE 323/384 |
| 兼容底座 | 1C31166G01 系列 Ovation DI Terminal Block Base（底座≠模块，需分别核备） |
产品介绍
在某 300MW 机组碰到过——保护盘柜 40 多个断路器辅助接点要全进 SOE，用 16 通道 DI 卡得占三槽，换 1C31169G02 一张卡收齐还空出两槽给 AO。它是 Ovation 平台高密度 DI 的代表作，32 路 24VDC 湿接点信号经光耦隔离送控制器，<5ms 响应够捕捉跳闸首出时序。严格来说它只在 Drop 硬件组态里选对 Module Type 并分配 I/O 地址后自动识别，老工程升版注意核对 .sig 文件版本——见过因固件库缺签名导致槽位报”Unknown Module”的乌龙。（补充一句：这是 Sinking 型，现场公共端要供 +24VDC，别当成 Sourcing 型接线，反接灯不亮还容易烧光耦。）
库存角度——DI 卡电子老化率低（光耦半永久性），New Surplus 放 10 年再上机基本无问题，比 AO/AI 卡还皮实。原厂新货交期飘忽部分地区已 EOL，市面新余料流通充足。DI 卡用量大但故障率低，建议按 ABC 分类 C 类管理：全厂同类按装机总量 2～3%+1 片集中冷备即可，不必 1:1 硬备。
应用场景与库存策略
DI 卡单点故障通常只丢一批状态点——不会直接让调节回路失控，但如果是 MFT/ETS 首出 SOE 柜的 DI 卡坏了，跳闸时首出记录可能缺失，影响事故分析。好在支持热插拔，有备件 3 分钟恢复。
典型场景与备货建议：
- 火电厂—断路器辅助接点/阀门限位/保护首出 SOE 柜：每柜 2～6 块，建议全厂按同类 1C31169G02 总量 × 2%～3% + 至少 1 件集中 Buffer Stock，存防静电袋。
- 水处理/化工—远程 I/O 站开关量采集：站点偏远可当地另留 1 件，减少跨城调拨。
- LTB 评估：确认 Emerson PCN Phase-out 后按”装机总数 × 延寿年限(年) ÷ MTBF(≈25 万小时) × 1.2″，一般中型电厂囤 1～2 片够用。
- 底座核查：模块 ≠ 端子底座！1C31169G02 需配 1C31166G01 系列 DI Terminal Base，订前核对现有机柜底座 P/N 及公共端供电极性（Sinking vs Sourcing 不可混）。
真实案例：南方某电厂 #1 机 2018 年小修，SOE 柜第 2 槽 1C31169G02 光耦老化致 8 个断路器辅助点全”0″（实际已合闸），开机时首出记录异常引质疑。库房恰有 1 块新余料，热插拔更换后 LED 全亮恢复正常——但这块是全厂最后一块冷备，事后按 3% 比例补采锁定 2 片。反思很简单：DI 卡故障率低不等于不用备，尤其是带 SOE 的柜子，首出追溯能力丢了比几个状态点消失更麻烦。
