描述
产品详情

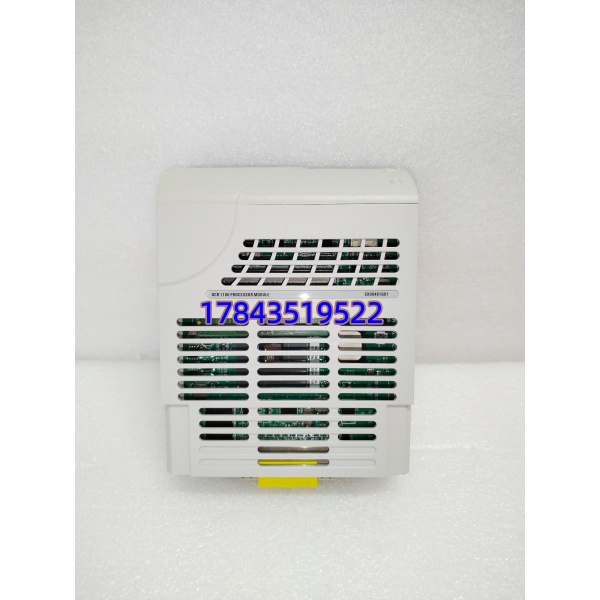

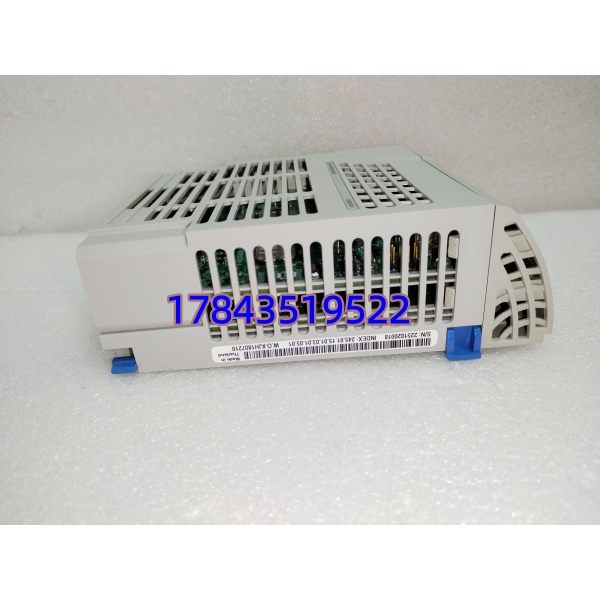

· 型号：5X00481G01
· 品牌：Westinghouse（Emerson Automation Solutions 维护）
· 系列：Emerson Ovation DCS — Digital Output Module (24V DC Sourcing, 32-Point)
规格参数
- 产品型号：5X00481G01
- 制造商：Westinghouse / Emerson Process Management（Ovation DCS）
- 模块类型：Digital Output Module（DO，Source Type / PNP，高密度 32 通道）
- 输出通道数：32 通道，单端源型输出，分组公共端（依终止底座分组，典型 4 组 × 8 点）
- 输出电压：标称 24 VDC（工作范围 20～28 VDC 外接现场电源）
- 每通道额定电流：0.5 A 连续（阻性负载），模块总最大负载 8 A（工程建议长期 ≤6 A）
- 负载类型：电阻性、小电感负载（建议现场并联续流二极管）
- 输出型式：Sourcing（PNP）—模块向负载供 +24V，负载回 0V Common
- 通道隔离：光耦隔离，通道-背板 ≥1500 Vrms，组间隔离依底座设计
- 短路/过载保护：电子限流及热关断，单点短路通常不影响其余通道（视固件版本）
- 状态指示：每通道独立 LED（ON=亮），模块 STATUS / FAULT LED
- 热插拔（Hot-Swap）：支持—更换前确认 DPU 状态并解除强制点
- 响应时间：<2 ms 典型（开通/关断）
- 工作温度：0 °C ～ +60 °C（控制柜内，非冷凝），存储 -40 °C ～ +85 °C
- 安装方式：插入 Ovation I/O 机架单槽位，配对应终止组件（Termination Assembly，如 5X00481Bxx 系列底座）
- 认证标准：UL 61010-1、CSA C22.2 No.61010-1、CE、RoHS（具体以出货批次标签为准）
- 物理尺寸（约）：Ovation 单槽 ≈163 × 38 × 58 mm，重量 ≈0.12 kg
产品介绍
在某个 600MW 机组辅助车间碰过一回：除灰程控 16 只吹扫阀同时拒动，查逻辑没问题，最终锁定是老 5X00481G01 公共端组内汇流铜箔微裂纹导致其中一组 8 点失电——这种高密度卡老化时往往是”半组失效”而非整卡挂掉，容易误导排查方向。换掉后一切正常，这也说明它为啥值得留 Buffer Stock。
它是 Ovation 系统里省机柜空间的”高密度手臂”，32 点源型输出单槽搞定，比两块 16 点 DO 卡省一个槽位和一对底座钱。从库存 ABC 分类看属 B+ 类——单价不高但常带顺控/联锁输出，一旦卡死会造成局部工艺段瘫痪。好在这卡支持热插拔，在线更换 MTTR 压到 5 分钟内，只要你有冷备件在手就不必等原厂交期（部分区域已提示 Limited / EOL）。
应用场景与库存策略
Ovation 高密度 DO 卡新件交期随区域波动大，部分市场 Emerson 已将早期 5X00481G01 列入 Limited Availability 或建议迁移至新代 I/O——但老厂机架底座不兼容新卡，只能继续守着原型号买到断货为止。辅机顺控、输煤、化水这些系统 DI/DO 点数巨多，缺一块 32 点 DO 卡可能让整条线无法投自动。
- 火电辅控系统（输煤、除灰、化水顺控电磁阀/电机启停线圈）→ Ovation 原生 24V 源型，单卡带 32 点省柜 → 建议按每面辅控 I/O 柜备 1 件冷备件（Buffer Stock），全厂共享另加 1~2 块
- 工业水处理/造纸批量负载驱动（气动阀先导、加药泵接触器线圈）→ 高密度性价比优 → 可与仪控班组共用区域周转备件，由供应商代管(VMI)降资金占用
- 老厂 WDPF→Ovation 迁移遗留机架→ 必须核终止底座型号（5X00481Bxx 系列），早期 WDPF 底座插不进或不识别 → 买卡前先拍照核对原底座 Part No.
- 新建项目调试阶段→ DO 卡常用于强制点排故 → 项目部常备至少 1 块作”排故卡”，完工转正式冷备
真实案例：西南某电厂除灰系统改造后投运第三年，#3 电场输灰程控突然 8 只进气阀无动作（其余 24 点正常），运行切手动硬撑两天。翻查逻辑无异常，开柜量电压发现 5X00481G01 第 2 组公共端无 +24V 输出——确认为板内汇流老化开路（非外设短路）。库房恰有早年按 ABC 分类囤的冷备件，热插拔更换 7 分钟恢复自动，避免了等贸易商调货 12 天延误。事后专门查了 Emerson 当地代理，确认该型号已发 LTB 预警，随即追加采购 4 块密封保存。
常见问题解答 (FAQ)
Q1：现在新订 5X00481G01 交期和库存状态如何？有没有停产？
A：部分地区 Emerson 将该高密度 DO 卡列为 Limited / Phasing Out，原厂全新密封可能需等分配或已进入 Last-time-buy 窗口。市面多为 New Surplus 或测试翻新，交期 4–20 周不定。建议立即向 Emerson 当地办事处确认贵司区域 EOL 通告及 LTB 截止日，别等断供再慌。
Q2：Last-time-buy（最后采购）该囤多少？
A：统计 Ovation 机架内 5X00481G01 实装槽位数 × 预期剩余服役年限(10~15 年) ÷ 参考 MTBF(厂方典型 10⁵~10⁶h)，保守做法：关键辅控柜 N+1 冷备 + 全厂共享 1~2 块。EOL 公告期建议多买 2~3 块密封存放（防静电袋+干燥剂），比紧急空运溢价或买无测试报告的翻新品安全。
Q3：和 5X00226G03（16 点 DO）或 5X00481G04（Sink 型）能直接互换吗？
A：不能乱换。5X00481G04 是 Sinking(NPN) 漏型输出极性相反，硬接会烧负载或不动；5X00226G03 是 16 点 Source 但槽位兼容底座可能不同且通道数减半。严格匹配原 BOM 中 Part No. 最安全，替换须核对终止底座型号及 DPU 兼容列表。
Q4：是 Sourcing（PNP）还是 Sinking（NPN）？现场负载要求 NPN 输入怎么办？
A：5X00481G01 是 Sourcing（PNP），输出 +24V 给负载，负载另一端接 0V Common。若现场设备只接受 Sinking(NPN) 输入，必须通过 interposing relay（中间继电器）转换极性，禁止硬接。
