产品详情

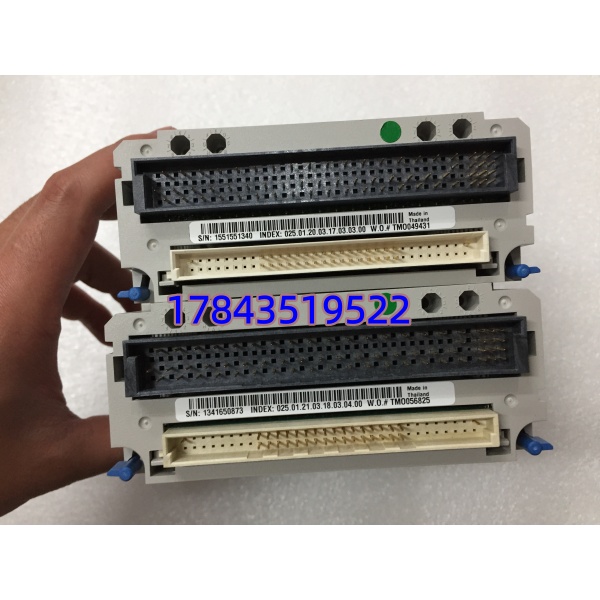

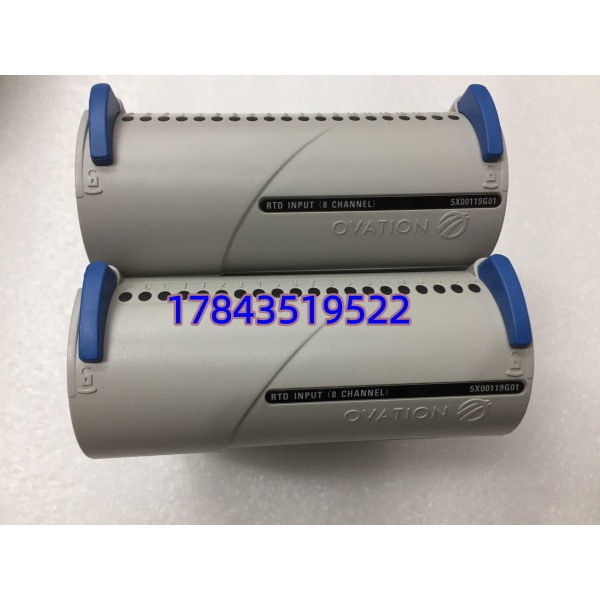

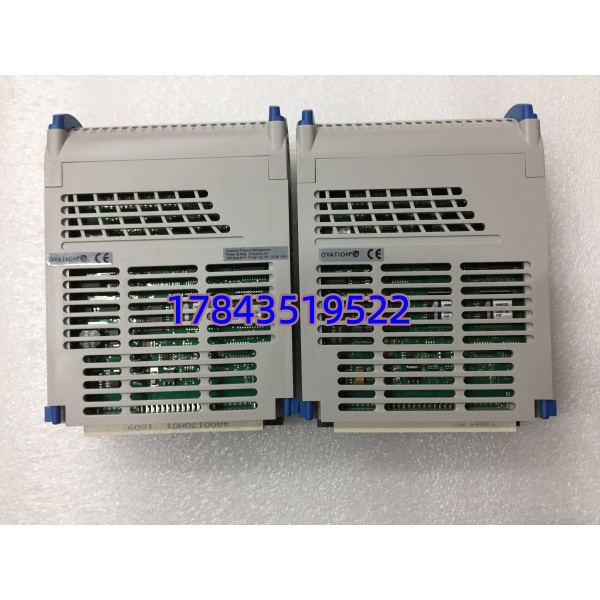

· 型号：5X00119G01（Emerson / Westinghouse Ovation E-MOD）
· 品牌：Emerson（原 Westinghouse）
· 系列：Ovation DCS I/O — RTD Input Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00119G01（E-MOD 电子模块），须配 5X00121G01 个性模块 |
| 适用系统 | Emerson Ovation™ Distributed Control System (DCS) |
| 输入通道 | 8路独立RTD输入通道，每通道可单独组态 |
| 支持RTD类型 | Pt100 / Pt200 / Pt500 / Pt1000 (IEC 60751)、Ni120、Cu10、Cu50（2/3/4线制） |
| 测量范围 | -200℃ ～ +850℃（取决于RTD类型及个性模块配置） |
| A/D分辨率 | 12位ADC，16位总线数据字（典型精度±0.1% FS @25℃） |
| 采样速率 | 50Hz模式≈16.67 samp/s，60Hz模式≈20 samp/s（3线引线补偿时降速） |
| 通道隔离 | 通道间 200V AC/DC，通道-逻辑背板 1000V AC 电隔离 |
| 供电方式 | 24VDC via Ovation I/O Base（典型功耗3.6W，最大4.2W） |
| 工作温湿度 | 0～+60℃（工作），-40～+85℃（存储），0～95%RH 非凝露 |
| 自诊断功能 | 开路/短路检测、超量程报警、模块健康LED（PWR/COM/FLT/CHx） |
| 安装形式 | 插装于Ovation I/O Base（底座），支持热插拔（系统需配置冗余底座） |
| 通讯接口 | Ovation 高速I/O总线（通过背板与Controller通讯） |
| 认证标准 | 适用于非CE系统（部分批次有CE），符合IEC 61000-4-2 EMC要求 |
| 物理尺寸/重量 | ≈144×60×30mm / ≈0.32kg（参考值，以实物铭牌为准） |
产品介绍
在某300MW机组大修时我们翻过备件柜——汽轮机推力轴承瓦温8点全挂Pt100，偏偏这块5X00119G01是Ovation原厂唯一能直接进DCS做三线制引线补偿的RTD卡。它本质上就是Ovation I/O架里负责把现场热电阻毫欧级阻值转成数字量的”翻译官”，严格来说它在固件v3.2以上的Ovation Controller才能完整走通自校准命令，老版本只能当普通AI用。
从TCO角度看，这卡原厂早已宣布EOL（End of Life），新机台已推不出原包，市面流通的多为测试OK的二手/翻新件。正因为它是A类关键温度采集卡——一旦失效导致汽机/锅炉温度测点全丢，建议把它纳入ABC分类的A类管理：按运行机架数量×站点数的5%~10%留冷备，别等停机了才满世界找拆机件。（具体兼容底座型号及个性模块跳线请以Emerson Ovation原厂《I/O Module & Personality Module Compatibility Matrix》为准）
应用场景与库存策略
火电厂、化工厂Ovation DCS的温度采集卡若突发故障，从原厂申购新件基本已无望——交期要么”停产无货”要么要等海外拆机件调配，停机等件一天的损失往往是卡件本身价格的几十倍。现场实测发现，这卡最常坏在通道输入侧遭感应浪涌打穿隔离光耦，表现为某几通道持续超量程或模块FAULT灯常亮。
- 火力发电—汽机/给水泵/发电机定子绕组瓦温监测（8点Pt100三线制）→ Ovation标配，无可替代 → 建议按在线用量5~10%设冷备件（最低1件/站），放防静电袋存干燥柜，每3年上电自检。
- 石油化工—反应器/再沸器壁温多点采集 → 部分项目用第三方温度变送器+AI卡可绕过，但老装置改造受限 → 同机型≥3台的装置建议备1块周转件。
- 水处理/造纸—重要工艺槽体液位关联温度补偿 → 非安全联锁点可用普通AI+温度变送器降级替代 → 可不专备，故障时临时替代。
- 通用注意 → 此卡必须匹配对应5X00121G01 Personality Module（存有RTD类型/量程配置），备件采购时务必确认带正确P/N的个性模块或核实现网已备有匹配版本，否则插上去Ovation会报Config Mismatch。
真实案例： 前年参与过一个自备电厂春检，#2机B侧推力瓦温8个点在启机前夜突然全变-200℃（开路）。翻日志是5X00119G01通道隔离被附近变频器漏电耦合打坏，库房只剩半截拆机件且没带个性模块——折腾4小时从兄弟单位借调才恢复。事后把全厂4台机组共12块在线卡做了ABC盘点，按”每站至少1块测OK的冷备+配套个性模块”重新申报Last Buy，次年大修时直接秒换，MTTR从4h压到15min。
常见问题解答 (FAQ)
Q1：这款5X00119G01现在新件还有库存吗？原厂交期怎样？
基本EOL（停产），Emerson官方渠道新件极难订到。市面流通多为测试OK的二手/翻新件，交期看渠道一般3~15个工作日。急用建议找有老化测试报告的备件商，并在PO中注明”带Ovation个性模块兼容证明”。
Q2：停产了还需要做Last-time-buy吗？买多少合适？
如果贵司Ovation系统还在役且此卡用于关键温度（汽机瓦温/锅炉保护），强烈建议做Last-time-buy。算法很简单：N台在线机架×(站点数)×缓冲系数0.05~0.1，下限保底每站点1件冷备。考虑到二手件也有老化风险，可分批囤2~3件轮流上电验证。
Q3：有没有新型号可以直接替代？向后兼容吗？
Ovation后期RTD卡（如1C31116G02等模拟/热电偶混用卡）插槽物理兼容但固件/I/O Base要求不同，不能直接插拔替代。严格来说必须查Emerson Migration Guide确认Base与Controller Firmware版本——多数老项目只能继续用5X00119G01+5X00121G01组合。（请以原厂迁移手册为准，勿盲目换新代卡）
