描述
产品详情

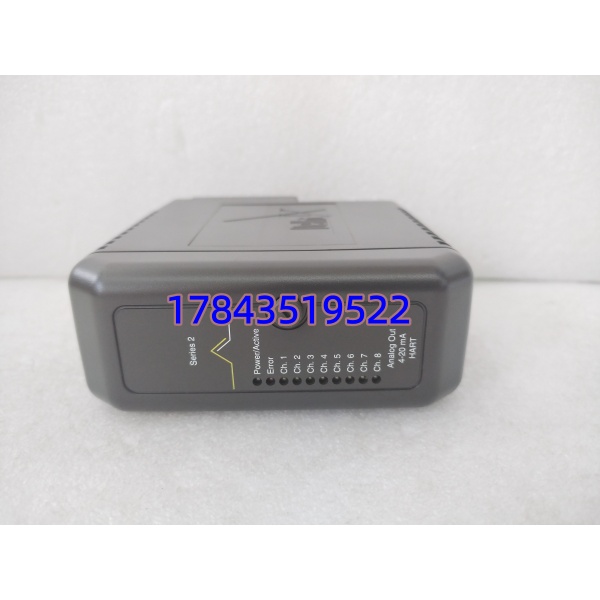

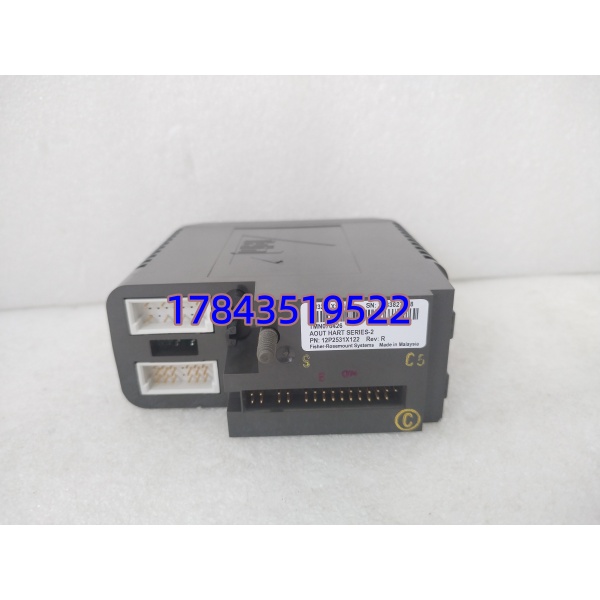

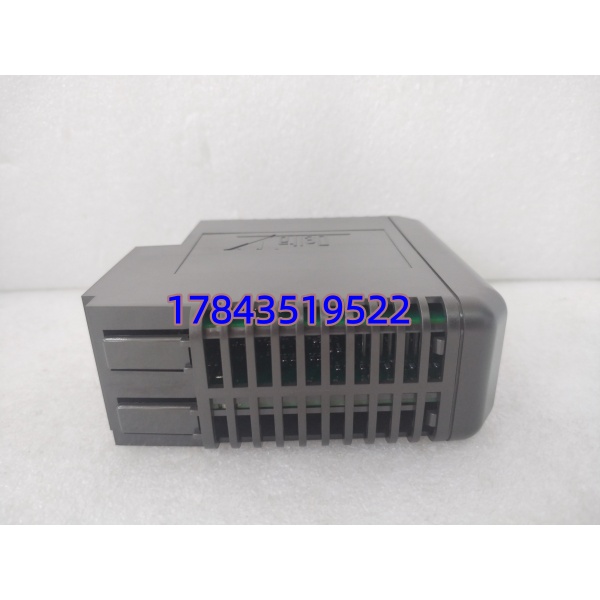

· 型号：VE4035S2B1（对应 KJ3221X1-BA1，12P2531X062）
· 品牌：Emerson（艾默生 Process Systems — DeltaV）
· 系列：DeltaV M-Series / S-Series Traditional I/O — Redundant Analog Output Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VE4035S2B1（Spare for KJ3221X1-BA1，12P2531X062） |
| 制造商 | Emerson Automation Solutions（DeltaV 产品线） |
| 产品类型 | DeltaV M/S-Series Redundant Analog Output (AO) Module |
| 适用系统 | Emerson DeltaV DCS（需 DeltaV v8.3+，推荐 v11+ 获完整 HART 诊断） |
| 输出通道数 | 8 通道（独立） |
| 输出信号 | 4–20 mA DC（HART 协议 v5/v6/v7 可选激活） |
| 全标度范围 | 1～23 mA（可组态超限，典型 4–20mA 默认） |
| 负载驱动能力 | 0～750 Ω @ 24V DC 现场电源（满刻度 20mA） |
| 输出精度 | ±0.1% of Span（25℃基准），±0.25% over temp |
| 分辨率 | 16-bit D/A 转换 |
| 隔离方式 | 每通道与系统侧光耦隔离 ≥1500 V DC；通道间共地 |
| 背板(LocalBus)取电 | 12 V DC，典型 100mA / 最大 150mA |
| 现场侧供电 | 外部 24 V DC（由端子块引入），每卡最大 300mA 现场回路电流 |
| 诊断功能 | 开路检测、HART 回路状态、模块 OK/Fault LED |
| LED 指示 | PWR（绿）/ FAULT（红）/ ACTIVE（冗余版绿-主）/ STANDBY（备） |
| 冗余支持 | 支持 1:1 冗余（需冗余 IOTA 端子块如 KJ3221X1-EA1 红色端子） |
| 安装方式 | 插装于 DeltaV I/O Carrier（VE4050S2K1C0 等 8-wide 载波），配对应 IOTA |
| 工作温度 | -40℃ ～ +70℃（机柜内，conformal coating G3 可选） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH（非冷凝） |
| 认证 | CE、CSA、FM、ATEX / IECEx（Zone 2），符合 IEC 61131-2 |
| 尺寸（模块本体） | ≈107×41×105 mm |
| 重量 | ≈0.3～0.45 kg |
| 生命周期状态 | M-Series Traditional I/O 处 Legacy/Phase-out，原厂新造收紧，市面以 NOS 及测过拆机件为主 |
产品介绍
在某个炼油重整装置碰过一回：加热炉燃料气调节阀”给定 45% 现场开度纹丝不动”，查回路强制值正常、万用表量 AO 端有电流——结果是 VE4035S2B1 某通道 D/A 基准温漂导致实际输出偏低 30%+，其他七通道正常所以模块 OK LED 不报 Fault，纯看趋势才能逮到。这卡是 DeltaV 经典 8 路 4–20mA HART 模拟量输出，把控制器算好的控制变量变电流送现场执行器，冗余版（VE4035S2B1）配红色双宽端子块可实现无扰切换，对调节回路至关重要。
严格来说它只配 M-Series/S-Series I/O 载波+IOTA（非 CHARM 架构），不能用于 DeltaV PK 或 Electronic Marshalling。Emerson 对 Traditional I/O 硬件逐步限产推 PK I/O 迁移，原厂盒装越来越难订，二手 NOS 是主流。单价二手约 ¥4k～¥12k（视成色），它是 B～A 类可用性影响件——AO 卡故障等于控制输出冻结或归零，调节器切手动甚至触发工艺联锁。建议按”每类 AO 模块（同 P/N）装机 ≥4 块时备 1 件冷备（SS=1,Max=2）”，系统投运 >12 年启动 Last-Time-Buy 评估。
应用场景与库存策略
模拟量输出模块失效表现两极：整卡 Fault LED 亮→全通道掉线（易发现）；单通道 D/A 漂移/冻结但 OK 灯绿→PID 还在算阀不动或偏调（最难查，常被当现场阀问题折腾半天）。
- 炼油/化肥/乙烯 DeltaV 控制站：控制进料/再沸器/燃料气调节阀 — 非它不可因需 DeltaV 背板握手+HART 回读 — 建议每控制站按 AO 模块装机量 10～15% 备冷件（Min=1），归入 A 类可用性影响。
- 精细化工/制药批次装置：比例调节加料泵变频器 — 可与维保商签 VMI，或区域多套装置共享应急件（注意冗余/非冗余端子块 P/N 不同不可混配）。
- 备件 ABC 与 LTB：C～B 类金额 B～A 类停机 → SS=1，ROP=0（缺即触发紧急询价）；Legacy 状态强烈建议借大修窗口做 Last-Time-Buy 囤 1～2 件验证 NOS。
- 更换提示：冗余配置可在线热插拔更换→自动同步；非冗余需确认控制回路已切手动或置输出冻结后再换。新卡插入后 Verify I/O 确认 8 通道输出正常，保留原跳线/组态截图备查。
真实案例：北方某 450kt/a 甲醇装置 2019 年大修后合成工段一段转化炉燃料气调节阀”开度给定无响应”，热工查 HART 手操器能走、DCS 强制值对、回路整定无问题——耗一天半逐线量到 AO 端子发现电流偏差超 30%（旧卡基准源老化）。当时库房零库存 AO 模块，原厂答复交期 10～14 周 EOL 风险，最后从兄弟装置拆借一件 VE4035S2B1 恢复。事后该厂把”每种 DeltaV AO/AI 模块最少 1 件冷备+五年通电抽检”写入 MRO 制度，并在次年完成战略 LTB 囤货。
