描述
产品详情

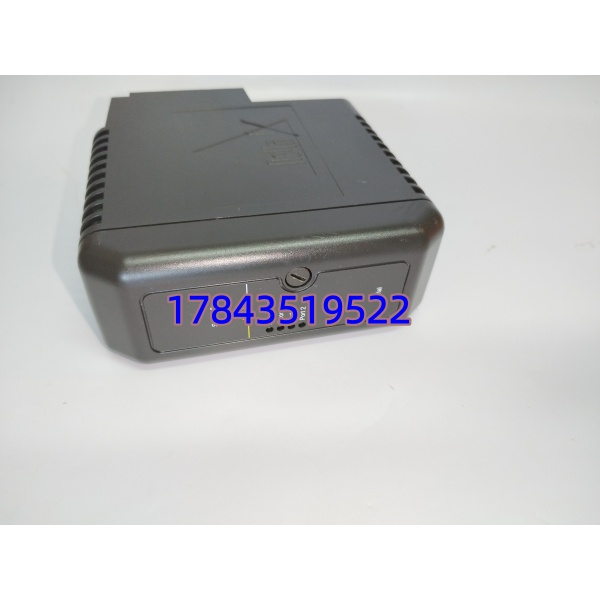

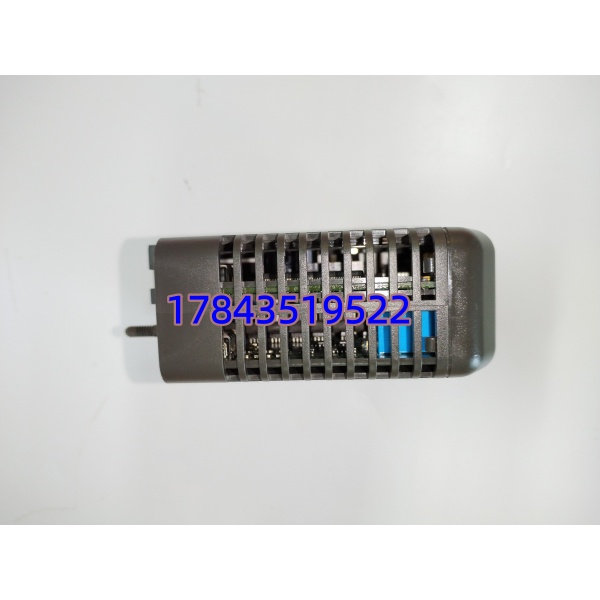

· 型号：VE4006P2
· 品牌：Emerson（Fisher DeltaV™）
· 系列：DeltaV M-Series Serial Interface Card（2-Port），功能对应早期 KJ3241X1-BA1 但用于 M系列载波槽位
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Emerson Automation Solutions (Fisher DeltaV™) |

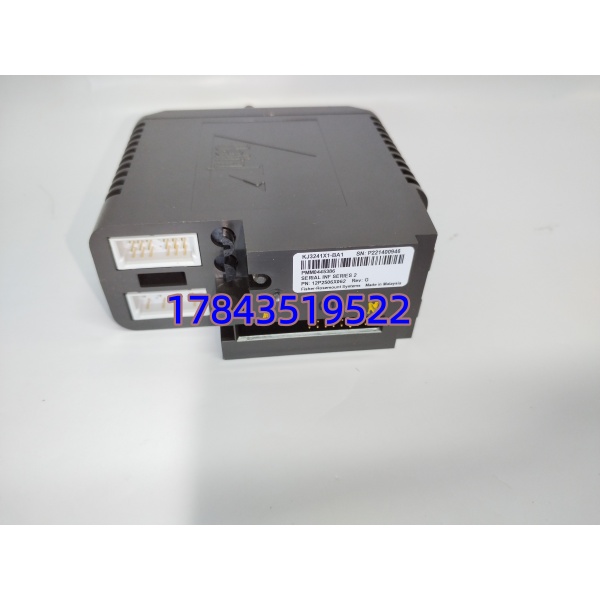

| 型号 | VE4006P2（早期关联 P/N KJ3241X1-BA1 功能同类，载体不同） |
| 模块类型 | DeltaV M-Series 2-Port Serial Interface Module |
| 串口数量 | 2 路独立异步串口（Port A / Port B） |
| 物理层支持 | RS-232（DB-9 经由配套端子块）、RS-422 全双工、RS-485 半双工 |
| 可配协议 | Modbus RTU Master/Slave、Modbus ASCII、自定义 ASCII（DeltaV Serial Driver） |
| 波特率 | 300 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps |
| 数据格式 | 7/8 数据位、1/2 停止位、None/Odd/Even 校验（每口独立组态） |
| 电气隔离 | ≥1500 V DC 端口-系统地及端口-端口间光电隔离 |
| 最大节点(RS-485) | 32 台/口（daisy-chain 总线拓扑） |
| 数据集容量 | 最多 32 个 DeltaV Signal Label（16/口） |
| 冗余支持 | 可同槽位插两张做 1:1 热备自动切换 |
| 供电 | 24 V DC 由 DeltaV M系列 I/O 载波背板取电，典型功耗 ≈2W |
| 热插拔 | 支持在线插拔更换（Hot-Swap），不影响同载波其他模块 |
| 状态指示 | PWR / Fault / Port A Activity / Port B Activity LED |
| 工作温度 | -40～+70℃（G3 敷形涂层版本适用腐蚀环境） |
| 湿度 | 5%～95% RH，非凝露 |
| 认证 | CE、UL、cUL、ISA-S71.04 Class G3（涂层版） |
| 配套件 | 须配对应 M系列串行接口端子块（Serial Interface Terminal Block）及 DB9/端子电缆 |
| 兼容控制器 | DeltaV MQ、MX、PK 系列 M系列控制器 |
产品介绍
现场碰过包装线电子秤只给 RS-485、老挤出机 PLC 也无以太网——VE4006P2 就是拿来桥接这些”只剩串口的设备”进 DeltaV M系列系统的。两块卡可插同一载波做 1:1 冗余，任一口光耦隔离打断不影响另一口及系统逻辑侧。严格来说它和之前出的 KJ3241X1-BA1（S系列串口卡）功能类似但槽位不通用——VE4006P2 插 M系列 I/O 载波，KJ 系列插 S系列载波，混插不识别，采购最容易搞混这点（我就见过仓库同时囤错两套）。
从库存视角属 B→A 类（视第三方数据源重要性）：若串口挂着贸易计量秤或环保 CEMS 数据，断了就是审计问题，建议按每套有串口节点的 DeltaV 装置备 ≥1 块冷件（可跨节点共享）。Emerson 仍列成熟支持但未宣布永久 EOL，渠道 NOS 与翻新品混存，要求供方出环回测试报告——串口卡翻新品隔离光耦暗衰难目测。
应用场景与库存策略
串口卡故障表现隐蔽——DeltaV 趋势上第三方表值冻结或报 Comm Timeout，仪表工先查现场设备，最后才发现是 VE4006P2 某口驱动芯片被打（现场感应雷或接地环流）。若连 CEMS/贸易秤数据链全断，后果不只是失去监视。
- 化工/食品/制药 DeltaV M系列 — 接梅特勒/赛多利斯称重模块、气体分析仪(Modbus RTU)：非它不可因需原号匹配 M系列载波数据库，建议按串口节点数 每 3～4 个控制器节点备 1 块冷备（防静电袋密封存备件柜），多套装置可共享应急。
- 老产线保留 RS-485 设备不愿升以太网 — 延寿项目：若短期不计划改型建议新购带序列号+NOS 密封包装及全口环回测试报告，拒收无隔离测试翻新品。
- 冗余配置建议：关键第三方数据源（如全厂原料进出衡器汇总）建议同一载波插两张 VE4006P2 做 1:1 冗余，自动切换不停数。
- 库存分类：归入 B类升A类（若 CEMS/贸易计量挂靠），安全库存 SS=1（全厂共享），呆滞预警 7 年（延寿期消耗），大修改造优先上机消耗。
真实案例：华南某精细化工 2021 年，DeltaV M系列 通过 Port B 链 4 台原料进料秤（Modbus RTU）。雷雨后 Port B 值全冻，Port A 正常——拆下测为 RS-485 口 TVS 击穿（现场侧未做足够浪涌保护也是教训）。库房有按建议囤 NOS，热插拔更换+Download 组态自动加载，10 分钟恢复计量数据。代理调货报 5–8 周交期，那几天缺计量数据差点触发贸易审计质询。M系列串口卡是第三方数据源 SPOF——留 Buffer，且现场端子侧务必加 120Ω 终端电阻+TVS 浪涌保护。
