描述
产品详情

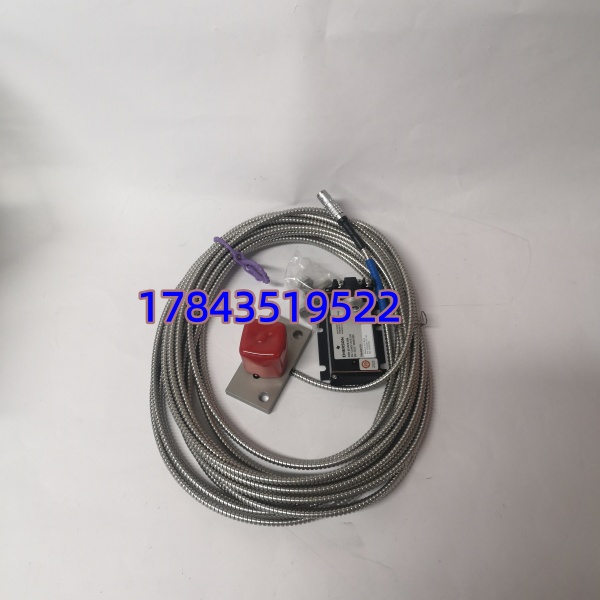

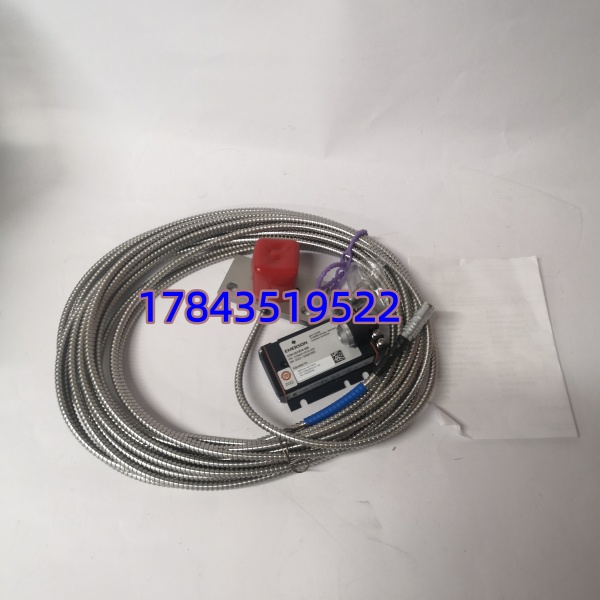

· 型号：PR6426/010-140（探头）+ CON021/916-200（前置器，含 2m 延伸电缆编码 916-200）
· 品牌：Emerson（原 epro，AMS Machine Health）
· 系列：PR6426 Eddy Current Sensor + CON021 Converter for Machinery Protection
规格参数
- 产品类型：非接触式电涡流位移/振动传感器系统（探头 + 延伸电缆 + 前置放大器）
- 适用系统：接入 Bently 3500（via 隔离端子/信号 conditioner）、epro MMS6000、ABB 800xA TSI、Siemens TIP、Emerson DeltaV 等
- 探头型号：PR6426/010-140 — 传感头直径 32mm，静态测量范围 ±4.0mm，灵敏度 2V/mm（50.8mV/mil）±1.5%
- 探头安装：双螺栓底座安装（通常 M8 或定制安装板），适用轴径 ≥200mm
- 探头工作温度：-35～+180℃（短时可达 +200℃＜4h），电缆 -60～+200℃（PTFE 绝缘）
- 延伸电缆：CON021/916-200 中”916-200″指配套延伸电缆长度 2.0m（常见还有 916-140=5m 等），50Ω 同轴，LEMO 接头
- 前置器（Converter）：CON021 — 为探头提供射频激励，输出 -4V～-20V DC（对应负向位移，参考 -12V）或跳线配 4-20mA
- CON021 供电：-23～-32V DC（典型 -24V DC），功耗 ≈1.5W
- CON021 频率响应：DC～10kHz（-3dB，典型 0～20kHz 标称），上升时间 <15μs
- 输出阻抗：≈100kΩ，线性误差 ≤1.5% FS（配 PR6426）
- 零点温漂：典型 ≤200mV/100K；灵敏度温漂 ≤2%/100K
- 防护等级：探头 IP68（头部）， 本体 IP20（盘装/导轨安装），延伸电缆 PTFE 护套耐油耐温
- 安装要求：探头与延伸电缆、 必须成套使用（出厂已配对线性化），不可与 Bently 3300XL 前置器混用
- 认证：CE、部分版本 ATEX Ex ia IIC T4/T6（以具体后缀为准）
产品介绍
这套是 Emerson epro PR6426 大测量范围涡流系统——φ32mm 探头比常见的 φ8mm（3300XL）大得多，专门测大轴向位移或胀差（±4mm），灵敏度 2V/mm。探头通过延伸电缆接 前置器，前置器把线圈阻抗变化转成 -4～-20V 电压信号（或 4-20mA），送给 TSI 框架或 DCS 模拟量卡。出厂时探头-电缆- 是成套标定配对的，有唯一序列号和 K-factor 标在铭牌上。
坦白讲，现场最容易踩坑的是把它当 Bently 3300XL 买——物理接口（LEMO 头 vs 本特利 Coax 螺纹）、灵敏度、供电都不同，混插既读不准又可能损坏。另外换件必须整套换或确认新探头与原 重标定，单独换探头不改标定表会引入线性误差。我遇过最典型的误判：轴位移示值漂移以为是前置器坏，其实是安装气隙(Gap)设错或探头端面沾油污改变介电常数——先清探头端面再怀疑硬件。
应用场景与行业案例
我在现场处理过燃气轮机 #1 瓦轴向位移突变报警，拆检发现 PR6426 探头端面附着透平油膜（停机检修注油残留），棉签蘸酒精擦拭、重新按铭牌 Gap Voltage 设定气隙后示值回归正常，模块本身没坏。
典型场景：
- 汽轮机组轴向位移/胀差监测： ±4mm 大量程优于 φ8mm 探头，非它不可因 8mm 探头满量程仅 ±1mm 不够胀差行程
- 大型离心压缩机轴位置监控：高温侧轴位移，探头耐 180℃+ PTFE 电缆直接进前置器，省中间变送环节
- 水轮机大轴摆度/抬机量：配双 正交安装测 X/Y 方向，接入 MMS6000 做趋势分析
真实案例：某 300MW 机组大修后 TSI 轴位移显示”超量程负向饱和”，原 输出箝位 -22V。量探头线圈阻抗正常，发现安装工把新 探头装上去但未重新按铭牌 K-factor 和 Gap Voltage 调整 TSI 框架零点——旧框架还沿用拆下来的旧探头标定参数，新探头线性区偏移致初始气隙电压不在 -12V±2V 工作窗。重新在 3500/22M 或 MMS 软件里载入新探头 Gap 设定后正常。那次若没带原厂配对铭牌照片去现场，盲调要花更久。
