描述
产品详情
· 型号：PR6426/010-000（探头），典型配套前置器 CON021 / CON041
· 品牌：Emerson / Bently Nevada
· 系列：PR6426 系列 8mm 电涡流趋近探头（Bently Nevada TSI）
规格参数
- 产品型号：PR6426/010-000（010 = 探头总长 10mm 公制版本；常见美制 /Axxx 为英寸总长）
- 制造商：Emerson Automation Solutions / Bently Nevada
- 探头直径：8 mm（标准 3300 系列 XL 尺寸）
- 探头总长：10 mm（微型短探头，用于狭小安装空间；常规为 /030=30mm）
- 线性测量范围：0.25 mm（10 mils）～ 2.3 mm（90 mils）间隙（典型）
- 灵敏度：200 mV/mil = 7.87 mV/μm（标准 Bently 8mm 探头）
- 靶材料要求：AISI 4140 钢（42CrMo），非铁磁材质需重新标定
- 延伸电缆：通常为 5m 或 7m 同轴 RG-58 型（如 330130-xxx-xxx），探头与前置器间必须配套长度

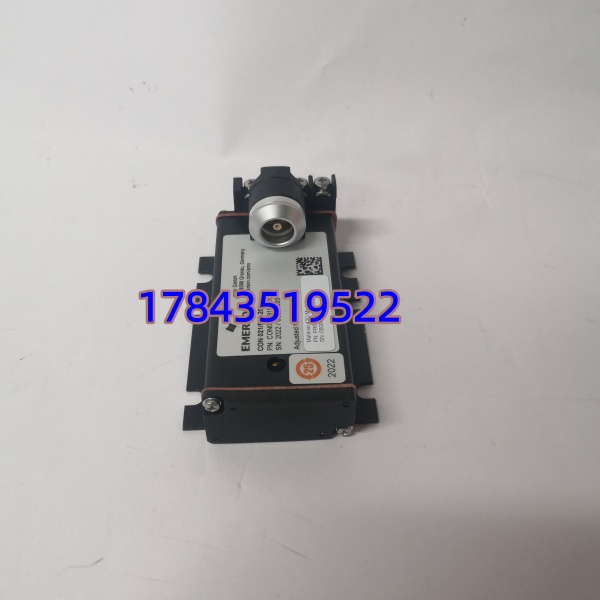

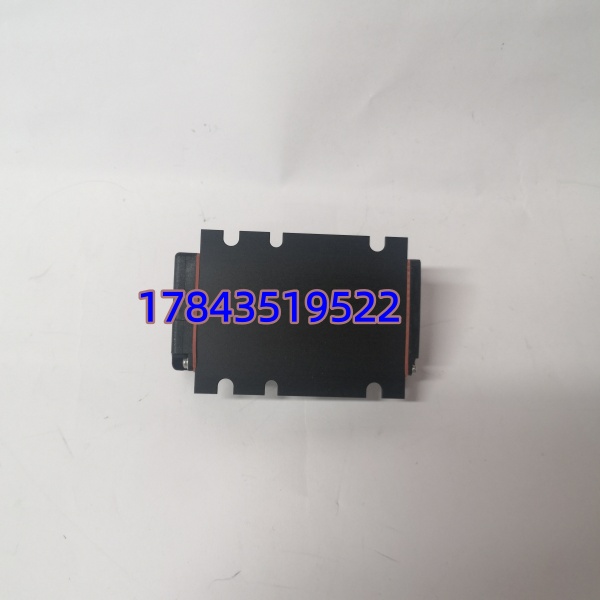

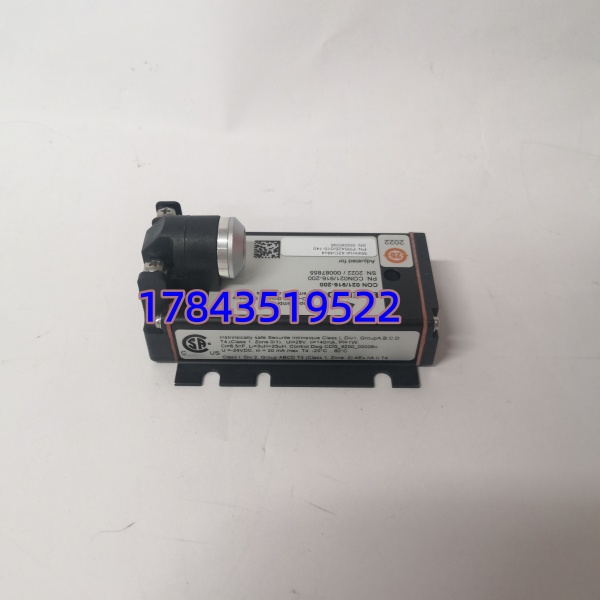

- 前置放大器（需另配）：CON021（-24V DC 供电，4~20mA 输出）或 CON041（+24V DC 供电），与延伸电缆总长需匹配系统校准
- 系统总长：探头 + 延伸电缆 + 前置器 = 标准 5m 或 9m 总长系统（例：010 探头 + 5m 延伸 + CON021 = 5m 系统）
- 工作温度：探头 -24 ℃ ～ +177 ℃；前置器 -40 ℃ ～ +85 ℃
- 供电（前置器）：-17.5 ~ -26 V DC（CON021）或 +18 ~ +30 V DC（CON041）
- 输出（前置器）：-4 ~ -20 V DC（静态间隙电压 + 动态交流叠加）
- 电缆结构：探头引出不锈钢铠装同轴电缆，可 90° 弯头或直出
- 安装螺纹：M10×1（标准，配锁紧螺母）
- 认证：API 670 符合、CE、CSA、ATEX/IECEx 隔爆/本安（依具体 CON0x1 选配）
- 典型应用：汽轮机/压缩机/风机轴振动(X/Y)、轴位移、胀差（配加长探头）、键相信号
产品介绍
PR6426/010-000 是 Bently Nevada 8mm 电涡流探头里最短的那档（总长仅 10mm），专门为轴承座空间狭窄、常规 30mm 探头塞不进去的测点设计——比如某些老式汽轮机推力瓦附近或立式压缩机轴端。它和延伸电缆、CON021（或 CON041）前置放大器组成完整测量回路，最终给 3500 框架或 xxM 振动监测卡一个与轴表面间隙成线性比例的直流偏置+交流振动信号。
坦白说，这东西本身很少坏，真正出问题是配套搞错：探头/延伸电缆/前置器的系统总长度（5m 或 9m）必须一致，混用不同总长系统会导致线性中点偏移、满量程超差。换件时整套管路（探头+延伸+前置器）建议成套更换或至少确认原系统总长标定匹配。单独换探头不重新零位是现场常见误操作。
应用场景与行业案例
痛点切入
大修拆保温后发现原装 PR6426 探头陶瓷端面磕伤或电缆铠装磨穿——间隙电压漂，3500/42M 报”Proximitor Calibration Error”或振动值异常。狭小管孔只能用 /010 短探头，普通 /030 装不进去，没备件只能延迟回装。
典型场景
- 火电汽轮机#1~#4 轴承 X/Y 向轴振 — 标准 /030 居多，但推力轴承侧空间受限会用 /010
- 离心压缩机轴位移监测 — 配 PR6426/+ 长延伸 + CON021，-24V 系统直接进 3500/22M 或 3500/40M
- 燃机/烟气轮机键相测点 — 单只 对准轴键槽，提供 1PPR 转速/相位基准
- 水泥磨主减速机输入轴振动 — 高温高粉尘环境，铠装探头本体耐温至 177℃
真实案例
北方某 300MW 机组 #2 轴承 X 向振动示值逐渐漂移，停机油温降后拆看——原 /030 探头被检修踩弯无法再用，测孔因挡油管突出只能用 /010 短探头。库房恰好有一套 /010-000 + 5m 延伸 + （5m 系统），装复后按原间隙电压 10.0V 设定（对应轴中心位置约 1.27mm 间隙），启机振动值在允许范围内。热工说：”这探头十年不坏，一磕坏就得有短的备着，不然回装卡壳。”
