产品详情

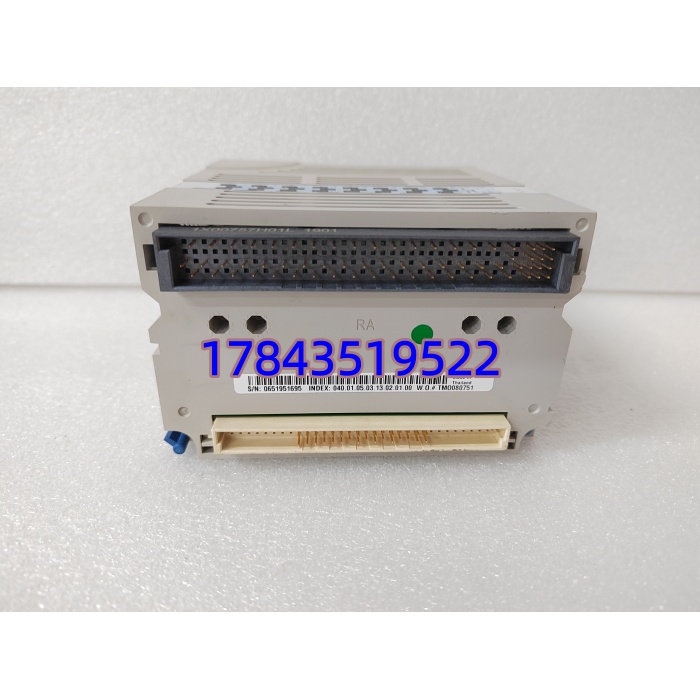

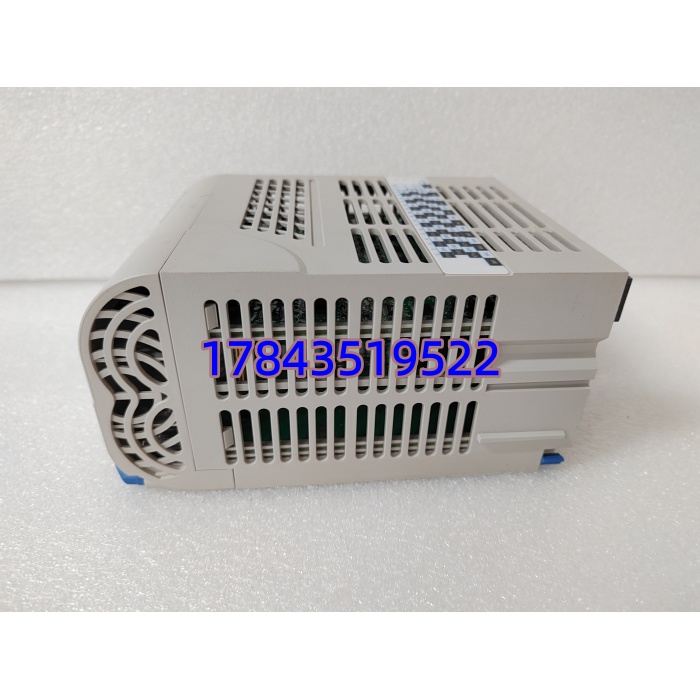

· 型号：5X00622G01（Westinghouse 旧料号，对应 Emerson 1C31233G01 HDDO 32ch 24V DC）
· 品牌：Emerson Process Management / 原 Westinghouse Ovation™
· 系列：Ovation Distributed Control System — High Density Digital Output (HDDO) Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品名称 | Ovation High Density Digital Output Module (HDDO) |
| 旧物料号(Westinghouse) | 5X00622G01 |
| Emerson 现售 P/N | 1C31233G01（HDDO 32 ch 24 V DC Source）／部分 BOM 也见 1C31238G01（同类密度变体，以原组态为准） |
| 通道数 | 32 通道（4 组 × 8 ch） |
| 输出类型 | 24 V DC Source（PNP），需负载负端接 0 V / DC Com，外接继电器线圈或指示灯 |
| 额定电压范围 | 18–30 V DC（负载侧供电通常引自外部 24 V DC 电源，非背板供电） |
| 额定负载电流 | 典型 0.5 A / ch max，每组（8 ch）有总电流限制（依底座配线，通常 ≤ 2 A / group） |
| 短路保护 | 每点/每组电子短路保护 + 自动恢复（或熔断指示依固件版本） |
| 隔离 | 输出侧 ↔ 逻辑/背板 1500 V AC（光电耦合），通道组间共享 COM |
| 响应时间 | ≤ 1 ms（ON→OFF / OFF→ON，典型） |
| 诊断指示 | 每通道 1× LED（亮=输出 ON）+ MOD OK / FAULT LED |
| 现场接线 | 通过 RDIO 底座配 TU 端子块（高密度版），热插拔时端子块保持接线 |
| 背板供电 | +5.0 V DC ±5%（逻辑侧，由 I/O 底座背板供给，典型 < 1.0 W） |
| 适用底座 | 1C31116G01/G02/G04 RDIO Base（需配 TCOM 1C31129G03 建立通信） |
| 热插拔 | 支持在线热更换（Ovation 自动重枚举该槽，约 30–60 s 恢复） |
| 工作温度 | 0 ～ +60℃（运行中），贮存 -40 ～ +85℃ |
| 认证 | CE、UL/cUL Class 1 Div 2、FM、CSA，符合 IEC 61131-2 |
| 尺寸 | 单槽 Ovation I/O 卡（与 HDDI/AI/AO 等等高，锁定手柄） |
产品介绍
除灰系统电磁阀一柜 64 个 DO 点——用两块 5X00622G01（HDDO）比四块 16DO 省两个槽位，这是高密度卡存在的唯一理由。但它不是插进去就完事：老 Drop Definition 若该槽设的是 HDDI(1C31227G01) 或 16DO，直接插 HDDO 必报 Module Mismatch；正确做法是备份 → I/O Config 改槽为”HDDO 1C31233G01″ → 重编译下装 → 核对输出点地址映射。某个项目碰到输出点全不动作，查下来是负载公共 0V 没接——HDDO 是 Source 输出，现场负载负端必须回 24 V DC 电源 0V/M 端，只接模块输出正线不够，这点和 Sinking 型 DO 接线正好相反，最容易接错。
采购端说直白点：5X00622G01 是 Westinghouse 时代旧编号，Emerson 现 BOM 多用 1C31233G01，两者等同功能可替，但须确认您原机架组态槽类型是 HDDO 不是 HDDI——两者卡身几乎一样，插错糟心。新件代理交期通常 6–12 周，急修靠测好库存流转。
替换与升级建议
✅ 直接替换
- 5X00622G01（=1C31233G01）→ 1C31233G01 / 同编号：热插拔换入保留端子块不动，Ovation Config Tool 提示 Accept New SN → 确认下装，约 5–10 分钟恢复。
- 1C31233G01 ↔ 5X00622G01（Westinghouse 标）：物理与功能等同，组态识别为同类型 HDDO，直接接受。
⚠️ 软件兼容（需改配置/重下装）
- 1C31238G01（HDDO 同类密度变体，少数 BOM 标此号）↔ 1C31233G01：通常物理兼容同底座，若 Ovation 弹 Hardware Rev 不同选 Accept；极少数旧组态锁定特定尾缀需同步改 Slot Definition（< 5 分钟）。
- 16DO × 2 槽合并为 1× HDDO 槽：需删旧两槽 → 新增 HDDO 槽 → 重分配 DO 点地址 → 逻辑/画面关联逐一核对，建议有原厂点表再做。
❌ 硬件不兼容
- 1C31227G01（HDDI 高密度数字输入）：输入/输出方向不同，插错报 Slot Type Error 且可能损光耦，严禁互插。
- 模拟量模块（AI/AO）、TCOM/BCOM 通信卡：完全不同产品线，物理不兼容。
- S800 / AC500 等 ABB I/O 模块：背板定义不同，不可混入 Ovation 底座。
若无完全匹配新件可订目前靠测好库存流转；Emerson 未宣布 EOL，新件可按完整 P/N(1C31233G01)向代理询价。
