描述
产品核心详情

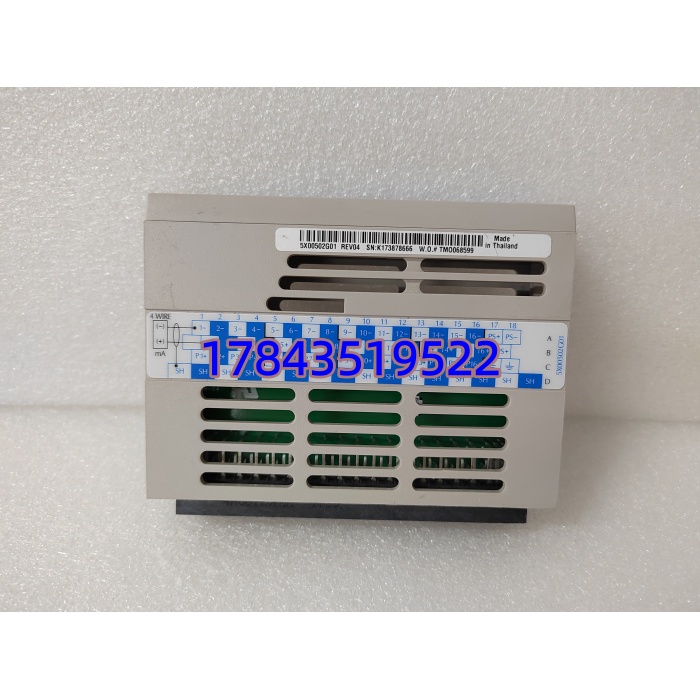

· 型号：5X00502G01
· 品牌：Westinghouse / Emerson（Ovation™ DCS）
· 系列：Ovation I/O 机架附件 — Filler Module（空槽填充板）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | Ovation I/O Module Filler Plate / Blank Module |
| 部件号 | 5X00502G01 |
| 功能 | 填充 Ovation DCS 机架未占用 I/O 槽位，保护背板连接器 |
| 适用机架 | Ovation ABE04x 系列机架（与 1C312xx、1C311xx、5X00xxx 模块共用槽位标准） |
| 材质 | 金属壳体（镀镍或导电涂层），表面接地处理 |
| 固定方式 | 2×M3 或 #4-40 机柜螺丝（随 Ovation 机架标准紧固件） |
| EMC 屏蔽 | 导电衬垫/弹片确保与机架面板接地连续，维持电磁兼容屏蔽 |
| 电气功能 | 无源（不承载信号或电源），不具备 LED/通信/诊断功能 |
| 颜色/标识 | 标准 Ovation 深灰/黑色，表面印字或激光刻型号（依批次） |
| 工作温度 | 同机架环境 -40～+70℃（仅被动散热/防护） |
| 认证 | RoHS、CE 环保合规 |
| 替代性 | 通用型，不区分具体 I/O 模块型号——同一机架任意空槽均可使用 |
| 安装位置 | 安装于 Ovation 机架前面板 I/O 槽位，背面覆盖背板连接器 |
产品介绍
电厂 DCS 机柜改造扩容时，拆掉旧卡后如果图省事不装填充盖板，半年后相邻槽位新卡的金手指就开始出氧化斑——某个项目里因此导致 AI 卡反复报 Communication Loss，查了一周才发现是隔壁空槽背板针脚受潮。5X00502G01 就是 Ovation 机架的专用空槽填充盲板，金属壳体+导电衬垫保持 EMC 屏蔽连续，螺丝固定后和正常 I/O 模块外观一致，维护时一眼能区分已用/空闲槽位。
它虽是无源附件，但采购决策不能忽视：Emerson 官方 Ovation 安装规范明确要求所有未占用槽位必须安装 Filler Module，否则影响 EMC 认证和质保有效性。价格极低（通常 $20–50/块），但缺货时现场只能用胶带+纸板临时封——这过不了任何安全审计。适配所有标准 Ovation I/O 槽位（1C31224G01 AI、1C31125G01 DI、1C31161G01 DO 等共用同一槽位规格），通用性极强。
替换与升级建议
✅ 直接替换
- 5X00502G01 各批次间完全通用：无论 REV A/B/C，物理尺寸和安装孔位一致，库存混用无风险。
- 老 WDPF II 机架填充板 → 5X00502G01：Ovation 与 WDPF II 槽位机械尺寸相同，通常可直接替，但建议核对机架面板开孔间距（极个别早期 WDPF 面板螺丝孔位略偏）。
⚠️ 需注意（非替换但易混淆）
- 5X00502G01 是机械填充件，不能替代任何功能模块（AI/DI/DO/AO）。如果槽位实际需要信号采集，必须订购对应 1C312xx/1C311xx 系列 I/O 卡而非本件。
- 非 Ovation 机架（如 DeltaV、Foxboro）的填充板尺寸不同，不可跨平台使用。
❌ 硬件不兼容
- 非标准 19″ 机架、第三方 DCS 机箱：槽位宽度/深度/螺丝孔距均不同，无法安装。
建议按”总槽位数 − 已装模块数 = 需购 Filler 数”备货，并额外多留 2–3 块应对未来扩容拆卡后的空槽防护。
