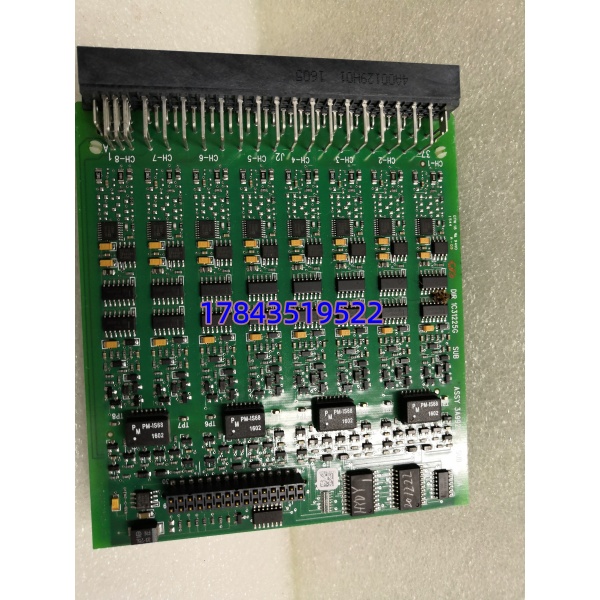

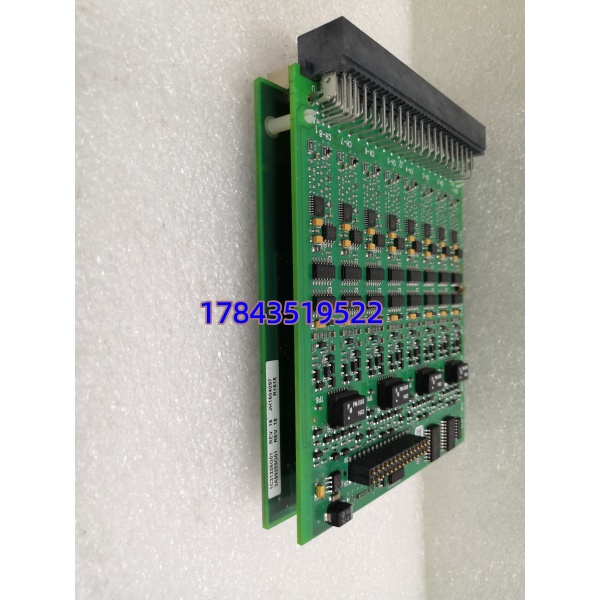

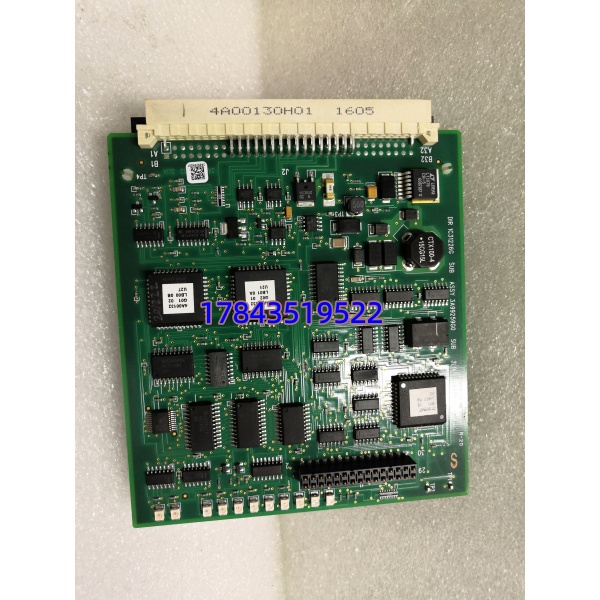

Emerson Ovation 1C31224G01 | 14位模拟量输入模块

描述

产品详情

· 型号：1C31224G01
· 品牌：Emerson (Ovation)
· 系列：Ovation™ 模拟量I/O

规格参数

产品介绍

说个采购里常碰到的乌龙：有人拿着1C31224G01的料号去询价，回来发现拿到的是13位的老款1C31113G01——长得差不多，针脚定义也一样，插上去也能认，但精度差了一档。14位和13位的区别在哪？拿测温来说，14位下0.1°C的变化能捕捉到，13位可能要到0.2°C才动一下。对于反应釜温度控制，这0.1°C可能就是合格品和废品的分界线。

这模块真正值钱的地方不是通道数，是输入类型的“通吃”能力。一个卡件上既能接4-20mA压力变送器，又能接热电偶测温度，还能接PT100热电阻——这在老系统里不常见。现场维护的人最爱这种卡：备件库不用区分“这是电流卡、那是热电偶卡”，拿一块1C31224G01上去，软件配一下通道类型就行。省下来的排查时间，可能就是少停两小时产线。

另一个被低估的功能是HART透传。简单说，4-20mA只告诉你“现在压力是1.2MPa”，但有了HART，你能读到变送器内部的状态——比如“膜片有没有堵”、“环境温度是不是超标了”。这对于预测性维护价值很大，不用等人跑到现场用手操器一个个点。前提是你的DCS系统版本支持这个功能，老系统别指望。

应用场景与库存策略

模拟量模块的故障往往是“慢性病”——不是一下子全坏，而是某个通道偶尔飘一下。比如某个温度点今天比正常高2°C，明天又正常了。仪表工会说“可能干扰”，然后花三天查线查接地，最后发现是模块内部ADC老化。这种间歇性故障最耗人，而且查到最后往往是换模块试试——这时候库房没备件，就只能等。

典型场景与备货建议：

• 化工厂（反应釜温度/压力控制）： 8路信号里可能混着4路PT100、2路4-20mA压力、2路热电偶。换别的品牌得用三块卡，这块一块搞定。
  • 库存策略： 每10块在运行配1块冷备。模拟量模块的故障率比数字量高，因为它有AD转换芯片，对电源纹波更敏感。
• 火电厂（锅炉汽包水位/给水流量）： 三冲量调节需要同时采集水位、流量、蒸汽流量。如果其中一个通道出问题，整个调节回路就得切手动。
  • 库存策略： 关键回路一对一冗余。别省这个钱——锅炉水位保护回路建议直接配两块，一块坏了系统自动切到另一块。
• 升级改造项目（老13位卡替换）： 如果你还在用1C31113G01（13位），可以考虑趁改造时批量换成1C31224G01（14位）。
  • 库存策略： 核对背板兼容性。两种卡物理接口相同，可以直接替换，但需要在Ovation软件里重新配置通道类型。算好备用量，一次性采购。

真实案例（讲故事）：

北方一个热电厂，除氧器压力调节一直不太稳定，操作员老是得手动干预。仪表班查了两个月——变送器换了三台、电缆重拉了一遍、接地电阻测了又测，问题依旧。最后是我去现场的时候随口说了句“有没有考虑过是AI模块通道飘移？”

他们将信将疑地把那个通道换到另一块1C31224G01的空闲通道上，重新组态——结果压力曲线立马平了。拆下来的模块拿万用表测，4mA输入时读数是4.08mA，整整偏了2%。这0.08mA的误差换算成压力就是几十千帕。

教训是啥？模拟量模块的通道老化不是均匀的。有时候8个通道里就坏1个，其他7个都正常。所以我不建议“通道坏了换整块卡”——太浪费。更好的做法是：在备件策略里，把这种模块当“通道资源池”管。哪个通道坏了，把信号线换到备用通道上重新组态，坏卡送修或者淘汰。这样一块卡能撑到它最后一个通道报废才退役。

常见问题解答 (FAQ)

问：1C31224G01 和 1C31113G01 有啥区别？能互换吗？
一个是14位分辨率，一个是13位。物理接口一样，插上去系统能认，但精度不一样。如果你对某个测点的精度要求不高（比如只是显示用，不参与联锁），可以互换。但如果是PID调节回路或者安全联锁的输入，建议保持一致。互换后需要在软件里重新校准量程，别直接换上就走人。

问：这个模块支持热插拔吗？
Ovation的I/O模块设计上支持热插拔，但有个前提——该通道不在强制输出状态。拔之前最好在系统里先把对应的点“禁止”或者切到手动模式。带电拔插的风险不是烧模块，而是拔的瞬间可能产生一个瞬间的“开路”信号，如果你的逻辑里用了“信号断线联锁跳机”，那就麻烦了。稳妥做法：停机检修时再操作。

问：如何判断模块是硬件坏了还是现场信号问题？
现场仪表工的常规操作：在模块端子上断开信号线，用信号发生器给一个标准的4mA、12mA、20mA，看系统读数是不是对得上。如果给20mA读出来只有18mA，那就是模块通道故障。如果信号发生器给的值对、但接上现场变送器就不对，查变送器和电缆。别上来就换模块——换下来送检测试要钱的。

问：现在还能买到全新的吗？库存情况怎么样？
这个型号还在产，但Emerson的交货周期不稳定，有时8-12周。市面上有大量“现货”商家，但注意区分原装全新和拆机良品。采购时要求提供原厂包装和出厂测试报告，否则按二手价格砍价。
