描述
产品详情

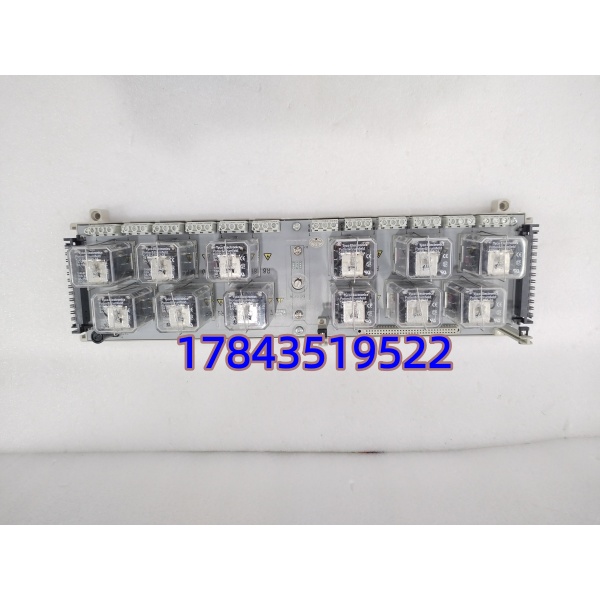

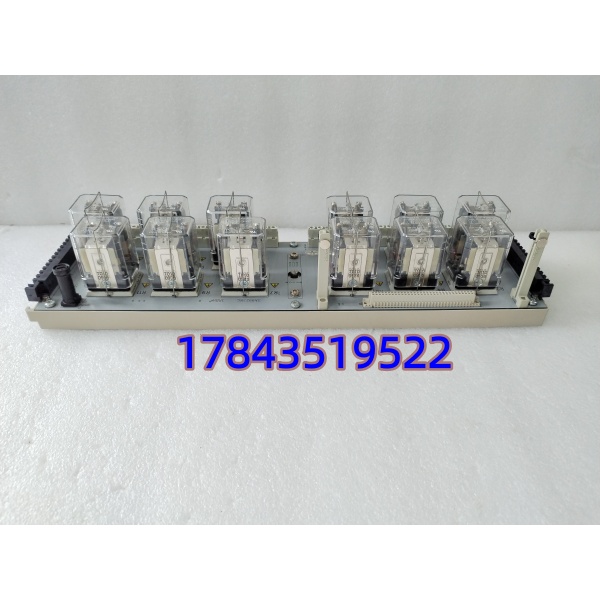

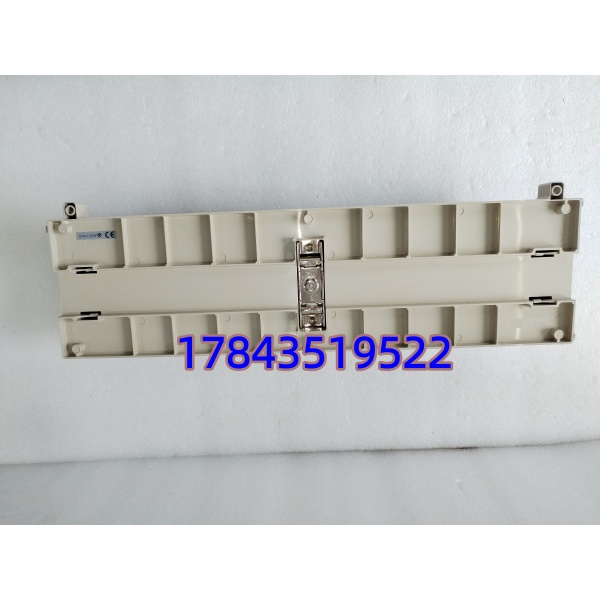

· 型号：1C31222G01
· 品牌：Emerson (原 Westinghouse Ovation)
· 系列：Ovation™ 继电器输出子系统
规格参数
| 参数项 | 规格描述 |
|---|---|
| 产品类型 | 继电器输出基座（底座） |
| 配套电子模块 | 1C31219G01（必须搭配使用） |
| 继电器类型 | KUEP 型（区别于 G2R 型） |
| 通道数量 | 12 个继电器 |
| 触点形式 | C 型（单刀双掷 SPDT）或 X 型 |
| 触点容量 | 10A @ 240VAC |
| 频率 | 50/60 Hz |
| 接线方式 | 螺栓连接 |
| 工作温度 | -25°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 相对湿度 | 5% 至 95%（非冷凝） |
| 尺寸 | 约 230mm × 160mm × 80mm |
| 重量 | 约 5kg |
| 标准符合性 | IEC 60947-5-1 |
产品介绍
先说清楚一件事：别买错层级。 这个 1C31222G01 不是插在机架上的电子模块，它是装继电器的底座。你得把 1C31219G01 电子模块插在它上面，才能组成一套完整的继电器输出通道。就好比你买了插座（底座），但里面还得有继电器才能通电——这句话我在项目里跟采购说过不下十遍，因为真的有人买回去只收到一块铝板。
那为啥 Ovation 要这么设计？可维护性。 继电器是有寿命的，触点烧蚀了直接拔下来换底座上的继电器就行，不用拆电子模块。底座坏了换底座，模块坏了换模块，各管各的。这种“分体式”思路在电厂这种 24 小时连轴转的场合很实用——检修窗口只有 4 小时，能少拧一颗螺丝都是赚的。
另一个技术要点是 KUEP vs G2R 的选型差异。G2R（配 1C31223G01）能做 16 通道，但 KUEP（配 1C31222G01）只有 12 通道。为什么牺牲通道数？因为 KUEP 能切换更高 DC 电压和更大电流。简单说：要密度选 G2R，要能力选 KUEP。选错了可能触点粘连或者根本切不断直流电弧。
应用场景与库存策略
电磁阀、接触器、报警灯柱、安全联锁——这些设备需要的不是信号，是实打实的功率输出。而 DCS 的电子模块输出顶多几十毫安，推不动。这就是继电器底座存在的意义。但麻烦在于，这种底座一旦触点失效，整个执行回路就断了。比如汽轮机 AST 电磁阀如果失电，机组直接跳机。而触发跳机的那块继电器底座，可能一年才动作一次——属于“不用不知道，一用发现它已经坏了”的典型坑。
典型场景与备货建议：
- 火力发电厂（汽轮机 ETS 跳闸回路）： 安全联锁的信号必须经过继电器隔离输出。KUEP 型底座的高直流切换能力在这里是刚需。
- 库存策略： 1+1 冷备 + 定期轮换。备一块底座在库房，每半年把现场在用的换下来，库房的换上去用，形成循环。这是为了防止触点长期不动作导致的氧化或“冷焊”。
- 燃气/LNG 管线（紧急关断阀门 ESD）： 这里要求“失效安全”——断电即关阀。底座的机械触点必须可靠动作。
- 库存策略： VMI 代管或紧急调货协议。找一个能承诺 24 小时发货的供应商，因为这类底座故障率极低，占用库房资金不划算，但没备件又不敢掉以轻心。
- 老旧机组延寿改造： 原系统的 G2R 底座用了 15 年，想换成更耐用的 KUEP 型？
- 库存策略： 核对底座尺寸和安装方式。KUEP 和 G2R 的基座尺寸不同，不能直接互换。如果决定更换，需要一次性采购配套的 1C31219G01 模块 + 1C31222G01 底座，做好批量替换计划。
真实案例（讲故事）：
西北某热电厂的除灰系统，有一路气动阀门死活打不开。维护班组查了 2 小时——PLC 程序正常、电磁阀线圈正常、气源压力正常。最后老师傅用手摸了一下继电器底座上的继电器，发现它“没吸合但有温升”。拆下来一看，底座上的继电器插座簧片氧化，接触电阻大到几百欧姆，电磁阀得到的电压连 12V 都不到。换掉那块 1C31222G01 底座，一切恢复正常。
事后复盘：这块底座已经在线运行了 11 年，从来没换过。问题是它平时一年动作不到 20 次，但电磁阀一直在那儿“等着”——实际上底座上的继电器簧片长期带电（线圈保持吸合），簧片的弹性在缓慢退化。教训是：继电器底座的备件不能只看动作频次，还要看通电时长。从那以后，他们的备件策略改成了“每 8 年强制轮换”而不是“坏了再买”。
常见问题解答 (FAQ)
问：1C31222G01 到底是做什么的？为什么不同供应商给的解释不一样？
这是个好问题，也是采购容易踩的坑。严格来说，1C31222G01 是继电器基座（底座）。它不处理信号逻辑，只负责给继电器提供物理安装位置和接线端子。有些供应商把它写成“继电器输出模块”是简化说法——但实际上完整的一套需要 1C31219G01（电子模块）+ 1C31222G01（底座）+ 继电器。采购清单上要写清楚是买底座还是买完整组件。
问：KUEP 型和 G2R 型底座有啥区别？我该怎么选？
核心差异看表格：
| 特征 | KUEP (1C31222G01) | G2R (1C31223G01) |
|---|---|---|
| 通道数 | 12 | 16 |
| 优势 | 更高 DC 电压/电流切换能力 | 更高通道密度 |
| 适用场景 | 电磁阀、接触器、直流负载 | 低功率指示灯、PLC 信号 |
选哪个？查你现场在用的是什么，买一模一样的。 混用会出问题，因为底座的安装尺寸和配线定义不同。
问：这个底座停产了吗？还能买到全新的吗？
Emerson 官方尚未正式宣布停产，但已进入 生命周期末期（EOL）。市面上的“全新原装”多数是库存尾货或者拆机翻新。采购时要求提供上架测试报告，确认触点电阻在 50mΩ 以下，否则装上就是隐患。
问：我手里有一块闲置的 1C31222G01，怎么判断它是不是好的？
找个万用表，测量每个继电器通道的常开/常闭触点的导通性。不要只测通断，要测接触电阻——超过 100mΩ 就建议报废。另外检查底座上的针脚有没有氧化或弯折。如果底座在库房放了超过 2 年，上机前最好把每个继电器“啪啪”手动按几次，让触点摩擦一下，能去掉表面氧化层。
