描述
产品详情

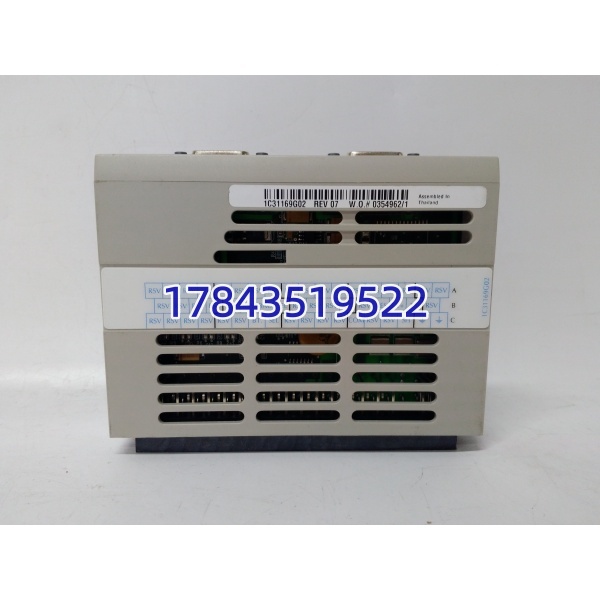

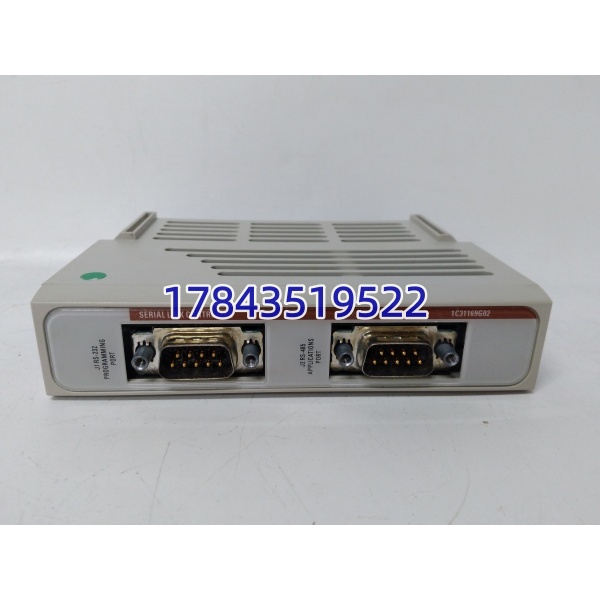

· 型号：1C31169G02（Ovation Digital Input Module）
· 品牌：Emerson（Ovation™ DCS — 原 Westinghouse WDPF II 演进）
· 系列：Emerson Ovation DCS — Local / Remote I/O Module (Drop I/O)
规格参数
- 模块名称：Ovation Digital Input (DI) Module — 1C31169G02
- Emerson Catalog No.：1C31169G02（G02 为版本/配置码，常与特定端子块及底座 OC-16/OC-32 配对；同类还有 G01 / H01 等变体）
- 适用系统：Emerson Ovation DCS — 配合 Ovation I/O Base（如 1X0002x OC Base / 5X00058G01 等 OC-type baseplate），经 I/O Drop 与 Ovation Controller (OC4000 / OC6000) 通信
- 输入点数：通常 16 点（1C31169 系列常见 16 ch；早期 WDPF II 有 32 ch 版——以底座类型定，需核对您现网底座是 OC-16 还是 OC-32）
- 输入类型：24 VDC，支持干接点（无源 — 模块内部上拉）或湿接点（有源 24V DC 返 Common），可组态反转逻辑
- 输入电压范围：标称 24 VDC（操作 18–30 VDC 为 HI；< 5 VDC 或开路为 LO；部分版本支持 48V DC 需确认 Base + TB 类型——标准 1C31169G02 多数为 24V）
- 输入电流：典型 2–7 mA @ 24 VDC（依内阻）
- 隔离：通道 ↔ 逻辑侧 光耦隔离（典型 1500 V AC 测试），通道组共参考
- 滤波/去抖：硬件+软件滤波，典型 2–20 ms 可组态防触点抖动
- 状态指示：每通道 1× LED（亮 = 逻辑 1 / 接点闭合），模块 OK / Active / Fault LED
- 背板通信：Ovation I/O Bus（专有串行 HDLC-based），通过 Drop Interface 模块或集成于 Base
- 配套件：必须配 Ovation I/O Base（OC Baseplate）＋ 对应可插拔端子块（TB — 如 1C312xx 系列 Terminal Block），模块本身不带端子
- 热插拔：支持 Ovation I/O Drop 在线更换（控制器在线运行时拔/插），更换后控制器自动重枚举——建议确认非关键跳闸点短时受影响已评估
- 供电：由 Ovation I/O Base 背板供 +5V 逻辑电；现场侧 24V DC 由外部现场电源接入端子块 Common 端
- 工作环境：0～+60℃（控制室/电子间）｜存储 -40～+85℃｜湿度 5%～95% 非凝露
- 认证：CE、cULus、符合 IEEE/ANSI C37.90 EMC（浪涌 2.5 kV 共模/差模）
- 机械：插 Ovation OC Base — 单槽宽模块 ≈ 160×110×30 mm｜重量 ≈ 0.3 kg
产品介绍
1C31169G02 是 Emerson Ovation DCS 的 24V DC 数字量输入卡——电厂锅炉/汽机侧 MFT 辅接点、泵运行反馈、阀门全开/全关限位、就地急停按钮全靠它进 DCS。和 Procontrol / ABB 800xA DI 卡比，Ovation DI 特点是指示灯密集（每点一 LED）方便盘前快速查状态，且和 Ovation 控制器通过 I/O Bus 自动组态——插上对底座、下装 Point Definition 就能用，不需额外驱动。
这卡故障率低，现场坏多是现场强电感应打坏光耦（表现为某通道常 HI 或恒 LO 不随接线变）或端子块接触不良。换件最简单：确认底座 OC 型一致（16 ch vs 32 ch）→ 断电或在线拔旧 → 插新 → 控制器自动识别（或需 Reload I/O Definition）→ 核对点状态 LED。有一点要注意——1C31169G02 必须配对应 Ovation 端子块（Terminal Block）和 OC Base，买二手时常漏——旧端子可复用但需确认 Base 兼容（OC-16 Base 不能插 32 ch 版模块反之亦然）。
应用场景与行业案例
我在现场遇过电厂 #3 炉 Ovation 柜单点 DI 通道（磨煤机运行反馈）时好时坏——交叉把线移同底座邻槽好通道后正常，确认原槽光耦轻微漏电。因 Ovation 支持在线换模块，趁小修窗口直接拔旧 1C31169G02 换新品，上电自检 OK 绿灯亮，所有 16 点映射正常。没停 DCS 其余功能。
典型场景：
- 火电/燃机自备电厂 Ovation DCS：采集汽机/锅炉 ETS/MFT 继电器柜辅接点、给水泵运行反馈、燃料阀限位开关
- 核电常规岛 BOP（Balance of Plant）Ovation 站：泵组状态监视、水箱液位开关反馈
- 水利/工业水处理 Ovation 改造项目：电机就地 Stop/Start 按钮、液位浮球 DI 进 Ovation 远程 I/O Drop
- 老 WDPF II 升级 Ovation 保留 I/O 部分兼容：1C31169 系列常可沿用在 Ovation OC Base 上（需确认 Firmware 支持）
真实案例：南方某 600MW 超临界机组 #2 炉 Ovation 电子间夜班报”I/O Drop 4 — Module in Slot 6 Degraded”，查 Slot 6 插 1C31169G02（16DI）— OK LED 灭、FAULT 红亮。交叉验证把模块移已知好 Drop 同槽也 FAIL → 确认模块硬件坏（极少见）。白班安排——确认 Drop 其它模块 RUN 正常（控制器未丢）→ 在线拔出故障模块（Ovation 允热拔单 I/O 模块）→ 插新 1C31169G02（同 G02 后缀）→ 约 20 秒后 OK 绿灯亮、各通道 LED 随现场状态亮/灭 → 在 Ovation Developer Studio 做 Quick Verify 无报点丢失。热控主任说——多亏 Ovation 支持在线换 DI，没影响机组负荷。
