描述
产品详情

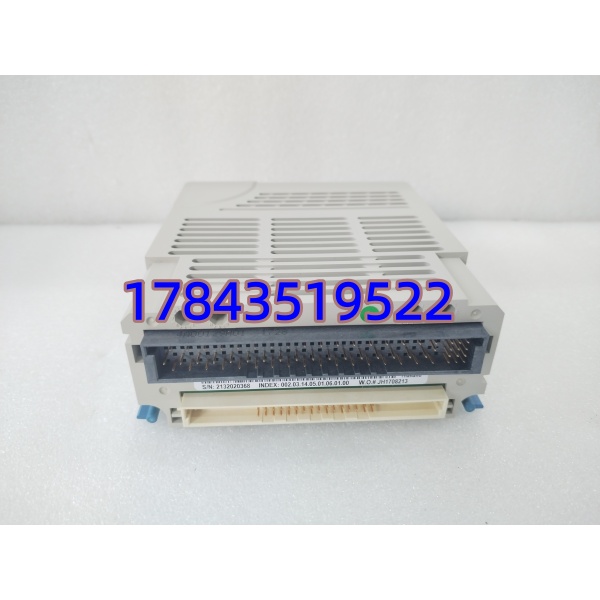

· 型号：1C31129G03（Westinghouse Ovation → Emerson Ovation LC AO 模块；G03 为硬件/固件版本标识，G01/G02 早期版引脚兼容）
· 品牌：Emerson Automation Solutions — Ovation DCS（原 Westinghouse）
· 系列：Ovation LC Analog Output Module, 4-Channel Current/Voltage
规格参数
- 产品 ID：1C31129G03
- 模块类型：Analog Output — 4 Channel, Individually Configurable
- 输出信号类型（每通道独立组态）：4–20 mA DC、0–20 mA DC、0–10 V DC、±10 V DC（电压输出需外部跨接/跳线依说明书）
- 输出通道数：4 路（每路独立 D/A 转换）
- 分辨率：12-bit + sign（典型，部分固件 14-bit 等效）
- 精度：典型 ±0.2% FS @ 25℃，包括零点/满度温漂 ≤ ±50 ppm/℃
- 负载要求：电流模式 最大 750 Ω @ 24V DC 外部回路电源；电压模式 最小 2 kΩ
- 回路电源：需外部 24 V DC（典型）供给 AO 回路（端子块上 L+/M 端），模块自身不生成 4–20mA 驱动电压
- 隔离：通道↔逻辑侧 光电隔离（≥1500 V DC 测试），通道间不隔离（共用回路电源）
- 更新时间：默认 ≈ 50 ms（全部通道刷新），最短可设至 20 ms 依固件
- 背板供电：+5 V DC（逻辑），≈ 200 mA
- 状态指示：面板 PWR（绿）、COMM（绿闪烁）、ERR（红）、各通道点灯依诊断/报警
- 配套端子块：通常配 1B30023H02（24 位螺钉 TB）或 1B30023H03（弹簧），部分项目指定 40-pin TB 依柜设
- 机架兼容性：Ovation LC I/O 机架（本地 Drop / 远程 RIO / FDDI Node）
- 工作温度：0℃ ～ +60℃（柜内）
- 存储温度：-40℃ ～ +85℃
- 认证：CE、cULus、FM（依批次）
- 物理尺寸：标准 Ovation I/O 模块单槽宽（≈ 50.8 mm）
产品介绍
1C31129G03 是 Ovation DCS 标准 4 通道模拟量输出卡，用来给现场调节阀定位器、变频器速度给定、汽机 DEH 副环设定等送 4–20mA 或 0–10V 信号。每通道可在 Point Builder 里独立选输出类型，出厂标定过的零点/满度保存在 EEPROM。比早期 WDPF II AO 卡噪声性能略好，支持断线检测（回路开路报 Minor Alarm）。
坦白讲这卡现场故障率低，多见是外部回路电源掉电致输出冻结、现场负载阻抗超标（>750Ω @24V）致满度削顶、或 TB 端子松动造成阀位飘。Westinghouse Ovation 现归 Emerson，该型号仍有限供应（新编号 5X 交叉参考 pin-to-pin 兼容）。老线维护找全新库存或测 OK 拆机件，换模块不需重下装——控制器刷新输出映像。
应用场景与行业案例
我在现场最常见是火电 Ovation 系统——锅炉燃料调节门、给水调门、汽机旁路阀定位器全由 1C31129G03 给 4–20mA 令，配现场 24V DC 回路电源，Point Builder 设 4–20mA + 开路报警。
典型场景：
- 火电调门控制—DEH/CCS 输出经 Ovation AO 送油动机伺服阀放大器或定位器（4–20mA → 阀位 0–100%）
- 化工厂变频给定—AO 点送 4–20mA 做风机/泵转速设定，现场变频器并接 250Ω 取样
- 公用工程记录仪—AO 送 0–10V 给纸带记录仪做趋势备份
- 老线 MRO 备件—某通道 D/A 漂移超差或回路电源异常致输出冻结，热插拔换卡恢复（参数在控制器）
真实案例：沿江某 300MW 机组除氧器水位调节阀”卡”在 50% 不响应设定——查 Ovation 输出点强制 4–20mA 走表正常，现场定位器端量得电流恒 12mA 不动。拔 AO 模块看 TB：1B30023H02 上 L+ 端子螺丝松脱致回路电源掉电（模块 PWR 仍亮因为逻辑侧 5V 正常）。紧螺丝电流恢复，后借大修更换整排老化 TB 并力矩校验。老师说 AO 卡报”Open Wire”时先查回路电源和 TB，九成是外线不是模块。
常见问题解答 (FAQ)
Q1：支持热插拔吗？更换步骤？
支持 Ovation I/O 热插拔。步骤：记录当前输出值 → 松锁扣 → 拔出（TB 端子块留柜）→ 插新模块 → PWR/COMM 灯正常后确认输出通道恢复设定值（控制器自动刷新）。拔的瞬间该点输出可能短暂回到 0mA 或保持（依组态 Fallback），重要调节回路建议先手动置安全位再更换。
Q2：外部回路电源怎么配？不接会怎样？
TB 端子块上标有 L+ / M（多数为 24V DC 回路电源输入）。必须接入稳压 24V DC（典型 21–30V），模块靠此外电压驱动 4–20mA 电流。未接回路电源：输出为 0mA，模块可能报”Power Loss”或”Open Circuit”报警，不会损模块但控制失效。
Q3：和 AI 模块（1C31113G02/1C31125G02）能混槽吗？
物理插槽兼容但功能绝不互替。AO 是输出卡（D/A），AI 是输入卡（A/D），插错上电可能报配置错或 SF，且 AI 输入信号进 AO 端口会损坏输出运放。买前核对原槽位标签写”AO”或”Analog Out”。
Q4：端子块用哪个？
标准配 1B30023H02（螺钉）或 1B30023H03（弹簧）——与 40-pin AI（1C31113/1C31125）、DI（1C31234G01）共用同款 TB。不等于 DO 继电器模块的 1C31194G01（16 位窄 TB），宽度不同不能互插。采购时确认原柜 TB 型号。
