描述
产品详情

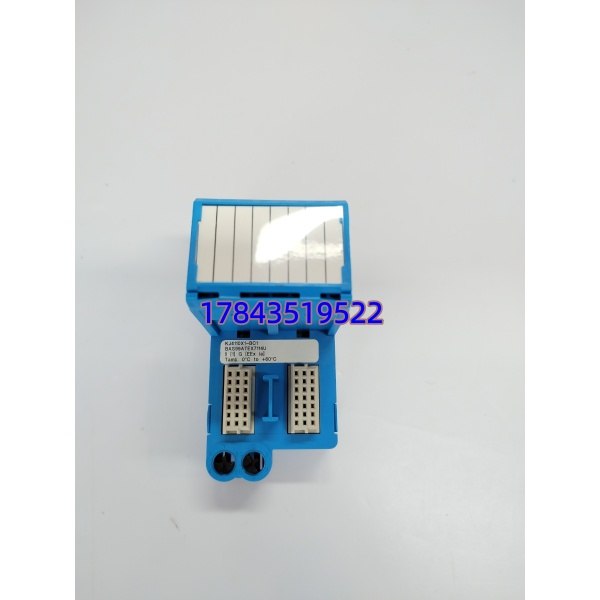

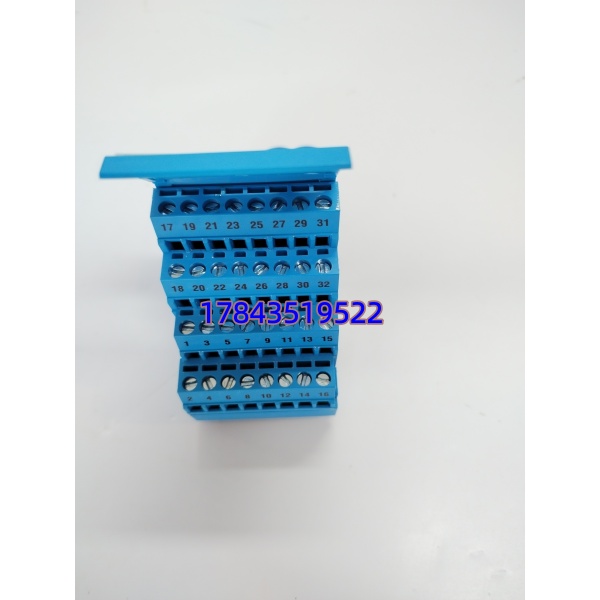

· 型号：KJ4110X1-BC1（Emerson P/N 12P1869X012 关联）
· 品牌：Emerson（艾默生 Process Systems — DeltaV）
· 系列：DeltaV DCS S-Series / M-Series I/O — IOTA Terminal Base / 24VDC Power Terminal Block
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | KJ4110X1-BC1（对应原厂料号 12P1869X012 系列 IOTA） |
| 制造商 | Emerson Automation Solutions（DeltaV 产品线） |
| 产品类别 | DeltaV I/O IOTA（Intelligent Option & Termination Assembly）端子基座 / 24VDC 电源分配端子块 |
| 适用系统 | Emerson DeltaV DCS（S-Series、M-Series I/O 机架兼容，依具体电子卡配对） |
| 供电电压 | 系统侧 24 VDC（标称 18～30 VDC 允许范围，依配对电子模块要求） |
| 现场侧配电 | 支持现场 24VDC 隔离配电（依端子定义，可外接保险丝端子排） |
| 接线方式 | 螺钉端子或弹簧夹（依批次），线径典型 0.2～2.5 mm²（AWG 24～14） |
| 端子额定电流 | 10 A max / 端子（铜合金，镀锡/镀金接触面） |
| 通道-系统地隔离 | ≥ 500 V AC 工频 1 min（依据 IEC 61131-2 隔离等级） |
| 背板接口 | 镀金多针高密度连接器，与对应 DeltaV 电子模块（AI/AO/DI/DO/PI 等）机械/电气配对 |
| 安装方式 | DeltaV I/O 机架导轨卡接 / DIN 导轨适配（依机柜设计） |
| 工作温度 | 0℃ ～ +60℃（机柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（非冷凝） |
| 防护等级 | IP20（机柜内安装） |
| 认证 | CE、UL、CSA 符合 IEC 61131-2 |
| 尺寸（约） | 100×50×35 mm（单基座）或 152×80×54 mm（含扩展端子，依具体版本） |
| 重量 | ≈0.15～0.45 kg |
| 生命周期状态 | Legacy / Phase-out（DeltaV 新项目推 PK 系列，S 系列配件逐步限供） |
产品介绍
在某个精细化工项目碰过 DeltaV 站 I/O 卡反复报”Module Not Found”，电子卡换新无效，最后发现是 KJ4110X1-BC1 端子基座背板针座氧化+弹簧端子微松——这种 IOTA 件本身不运算，但它是电子卡与现场信号的唯一物理+电气通路，针座磨损或端子压接力衰减会造成时通时断，极难从 SOE 直接判断。它本质是一块带高质量接线端子排和多层 PCB 背板连接器的无源基座（部分带 24V 配电熔断），把现场线缆汇聚后交给插在其上的 DeltaV 电子模块。
严格来说它只在配对的 DeltaV S-Series/M-Series 电子卡下工作（比如 KJ1501/KJ2201 等对应 IOTA），不能跨代用于 DeltaV PK 系列新卡。原厂对 S 系列硬件已进入 Legacy 阶段，全新原盒基本绝迹，市面只有 NOS（New Old Stock）和测试拆机件。单价不高（二手 ¥800～¥3000 视成色），但缺一件等于对应插槽整组 I/O 无法上线——归入低值高影响 C 类金额/A 类可用性件，建议每控制站按装机 IOTA 总数的 3%～5% 备冷件，Min=1。
应用场景与库存策略
IOTA 基座失效多表现为：某槽电子卡偶发掉线、个别通道信号漂移/断线但卡件 OK LED 亮、或现场端子弹簧疲劳致接触电阻升高——这类软故障最费排查工时。
- 精细化工/制药 DeltaV 控制站：S 系列 AI/AO/DI/DO 卡配套 IOTA — 非它不可因背板针定义专属 — 建议按每类 IOTA 备 1～2 件冷备（Min=1），纳入年度拆检目视检查针座氧化。
- 油气/电力辅助车间 DeltaV 老站：现场 24V 配电端子基座 — 可与维保商签 VMI，或区域多套装置共享应急件（注意不同 IOTA P/N 不完全通用，需区分 AI/AO/DI/DO/PI 版本）。
- 备件 ABC 与 LTB：C 类金额 A 类可用性 → SS=1（同类最多者取 1 件代表），ROP=0；系统投运 >12 年建议借大修做 Last-Time-Buy 囤 1～2 件验证 NOS。
- 更换注意：拔插电子卡前标记原端子螺丝紧固力矩（典型 0.5～0.6 N·m），换新基座后复核现场接线极性，尤其 4–20mA 两线制供电回路勿接反。
真实案例：华东某原料药厂 2020 年大修后一条反应釜温控回路”给定 50% 阀位输出飘忽”，热工查 AO 卡（KJ3002 系列）自检正常、回路校验现场阀 OK，耗一天逐点量线发现 KJ4110X1-BC1 端子基座上 AO+ 端子接触电阻升至 8Ω（正常 <0.1Ω）——弹簧端子老化松弛。库房恰有 1 件早年囤的测过拆机基座，更换后恢复正常。该厂原零库存 IOTA，事后把”每种 DeltaV IOTA 最少 1 件冷备”写入 MRO 采购规范，并规定五年大修拆检端子夹紧力。
常见问题解答 (FAQ)
Q1：KJ4110X1-BC1 是原厂已停产吗？现在交期怎样？
DeltaV S-Series I/O 硬件（含 IOTA 基座）Emerson 已转入 Legacy/Phase-out，原厂不持续制造新件，全新原盒极少。国内二手/测过 NOS 通常有现货 3～7 天发货，海外询价常被告知 EOL。建议做 Last-Time-Buy 评估——若贵厂 S 系列还在役至少囤 1 件/主要 IOTA 型号。[请以 Emerson DeltaV Legacy Product Notice为准]
Q2：它和电子模块（如 KJ3001/KJ3002 等）能分开买吗？能互相替代吗？
基座和电子卡必须成对使用但不能互代——基座（KJ4110X1-BC1 类 IOTA）是无源端子载体，电子卡是运算/信号转换件，物理插槽不同、功能不同。更换时建议基座与电子卡成套核对原厂 BOM，AI/AO/DI/DO 的 IOTA P/N 有区别不能混插。
Q3：买 NOS/拆机基座怎么把关？
要求：① 序列号+原厂标签照片 ② 背板针座无弯曲氧化显微照 ③ 弹簧端子通断及夹紧力测试（插 1.5mm² 线测接触电阻 <50mΩ）④ 提供 12 个月质保。入库前做目视+抽样上机验证电子卡可正常识别。
Q4：和 DeltaV 新 PK 系列 I/O 基座通用吗？
不通用。PK 系列（Profibus/Fieldbus 新架构）用不同 IOTA 基座（如 PK 系列端子块），物理尺寸、背板定义均不同， 只配 S/M-Series 老卡，别拿错。
