描述
产品详情

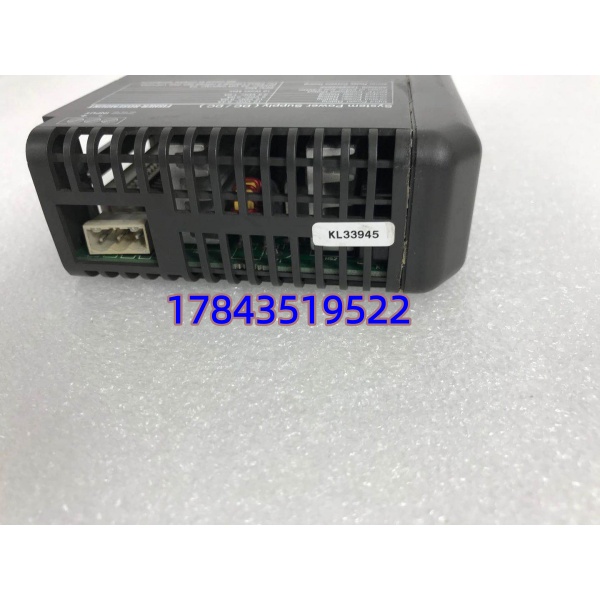

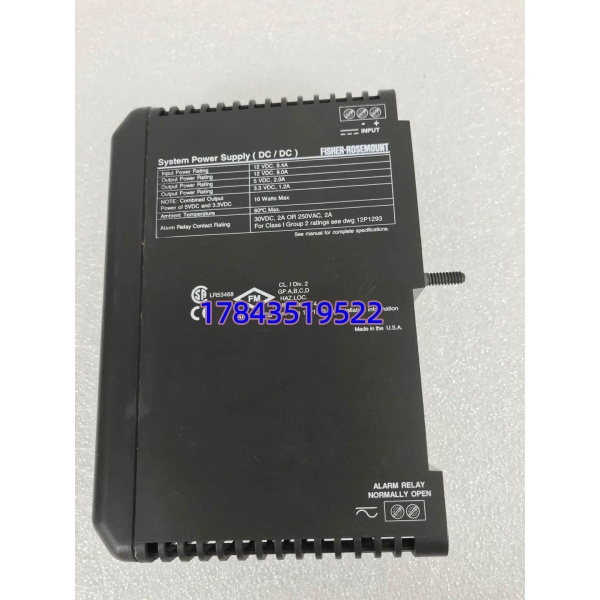

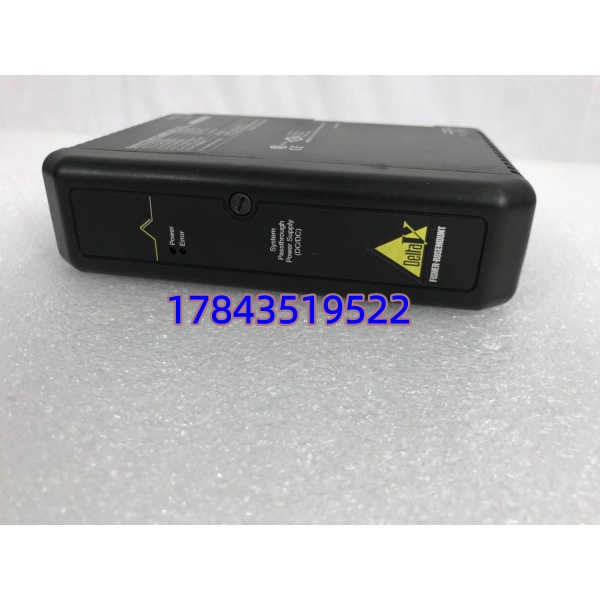

· 型号：KJ1501X1-BB1
· 品牌：Emerson（Fisher DeltaV™）
· 系列：DeltaV M-Series System Power / Local Bus Power Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Emerson Automation Solutions (Fisher DeltaV™) |
| 型号 | KJ1501X1-BB1（等效 P/N 12P0678X032 / 12P0545X082） |
| 模块类型 | DeltaV M-Series System / Local Bus Power Supply Module |
| 安装位置 | 插于 DeltaV 控制器载波(Controller Carrier)或 I/O 载波的专用电源槽 |
| 输入电压 | 24 VDC（典型范围 18–32 VDC，来自外部系统供电单元如 VE4006 / bulk PSU） |
| 输出规格 | 12 VDC 逻辑电源至背板（本地总线供电，约 1.3–1.5A max 依载波负载而定） |
| 冗余支持 | 可成对安装于冗余载波实现 1+1 热备，单模块故障不影响运行 |
| 热插拔 | 支持在线插拔更换（Hot-Swap），系统自动接管 |
| 状态指示 | 前面板 PWR / OK LED（绿灯正常，红灯/灭=故障或输入丢失） |
| 功耗/发热 | ≤5W（依负载），自然对流散热 |
| 工作温度 | 0～+60℃（部分资料扩展 -40～+70℃，以具体硬件版本铭牌为准） |
| 存储温度 | -40～+85℃ |
| 湿度 | 5%～95% RH，非凝露 |
| 认证 | UL 61010-1、CE、CSA、ATEX/IECEx II 3G（Class I Div 2 Groups A/B/C/D） |
| 尺寸(约) | 19mm(W)×130mm(H)×191mm(D) — 占用单槽宽度 |
| 重量 | ≈0.2–0.3 kg |
| 隔离 | 输入/输出基本隔离（背板地与现场地依载波设计），抗 EMI 设计 |
| 配套件 | 需匹配对应 DeltaV 控制器或 I/O 载波（如 KJ3001X1-Bx 系列基座），外部 24V 由 VE4006PSU 或等效供给 |
产品介绍
在 DeltaV 柜里排查过”控制器反复初始化但外部 24V 正常”吗——有次追了半天是 KJ1501X1-BB1 内部 DC/DC 老化输出纹波超标，背板 12V 逻辑在临界值抖动。这块卡本身不产生 24V 现场电，它的活儿是把柜内引入的 24VDC 转成背板所需的 12V 逻辑电喂给控制器和 I/O 模块。严格来说它只装在 M系列载波的电源槽，不能当独立 DIN 轨 PSU 用，也不能替代 VE4006 那种柜级系统供电单元（这点采购常被误导）。部分较新 M系列 载波推荐 KJ1501X1-BC1/BC2 做升级替代，但老项目数据库绑死 BB1 型号时强推换新载波要改组态，原号替换反而省事。
从库存角度，BB1 属 A类隐蔽关键件（SPOF）：单价不高但控制器没它直接宕机，且近年 Emerson 逐步推 BC 系列替代、BB1 新货减少转 NOS/二手。按经验每对冗余控制器至少备 1 块冷件（可跨节点共享），多套 DeltaV 装置建议按控制器对数 10–15% 设 Buffer——比赌停机后全网找兼容 NOS 件划算太多。
应用场景与库存策略
DeltaV 控制器载波上 KJ1501X1-BB1 挂掉，现象通常是该节点所有 I/O 离线、控制器”Lost”报警，冗余对另一台若也缺电源则整个工艺单元失控。最坑的是它缓慢老化时表现偶发重启，易被误判为网络或接地问题浪费排查时间。
- 炼油/化工 DeltaV M系列 — 过程控制器(PLC/DCS)背板逻辑供电：非它不可因需原号匹配旧载波数据库，建议按控制器节点数 每 4～6 对备 1 块冷备件（防静电袋密封存备件柜），冗余配置节点可共享应急。
- 老厂 DeltaV 扩容/延寿 — 保留原载波不升代：若系统未计划升级 BC 系列，建议借大修做 LTB（Last-Time-Buy）按 3 年用量锁定 NOS，二手市场翻新品无纹波质保慎用于关键控制器。
- 新建 DeltaV 项目选用 BC 系列替代时注意：BC1/BC2 引脚兼容但需在 DeltaV 硬件组态中更新 P/N，旧项目直接插 BC 可能报”Wrong Hardware Type”——除非原厂 PCN 明确允许混用并以软件版本校验通过。
